얼라이먼트테이블AT

IKO정밀얼라이먼트테이블 AT는 고강성의 강철제 테이블과 베드를 사용하여 테이블을 지지하는 베어링에 IKO크로스롤러베어링을 설치한 정밀 각도 보정용 회전 위치결정기구입니다. 정밀얼라이먼트테이블 AT는 볼스크류의 구동에 따른 직선 방향의 움직임을 일정 각도 범위에서 원운동으로 변환하여 테이블을 회전방향으로 위치결정합니다. 볼스크류 구동 기구의 직선운동베어링으로는 리니어웨이 L을 사용하여 정밀 볼스크류와의 조합을 통한 고정도 위치결정을 실현하였습니다. 정밀얼라이먼트테이블 AT는 IKO정밀얼라이먼트테이블의 슬라이드 테이블 상부에 설치할 수 있으므로, 낮은 높이로 XY-θ다축 위치결정기구가 구성되어 정밀측정기, 검사기, 조립기 등 얼라이먼트용 테이블로 사용할 수 있습니다.

제품 특징

낮은 단면 높이와 고강성
모든 방향에서 작용하는 하중에 대해서도 높은 강성을 발휘하는 크로스롤러베어링을 채택하여, 낮은 단면 높이 설계와 고강성을 실현하였습니다.
높은 반복위치결정 정밀도
직선운동을 원운동으로 변환하는 가동자는 리니어웨이 L과 정밀 볼스크류의 조합에 의해 정확하게 안내되어 ±1초의 높은 반복위치결정 정밀도를 실현하였습니다.
3가지 사이즈를 시리즈화
120mm, 200mm, 300mm의 3가지 테이블 직경치수를 시리즈화하였습니다. 각각의 용도에 따라 선택할 수 있습니다.
또한, 구동용 모터로는 AC 서보모터와 스탭핑모터 가 있습니다.

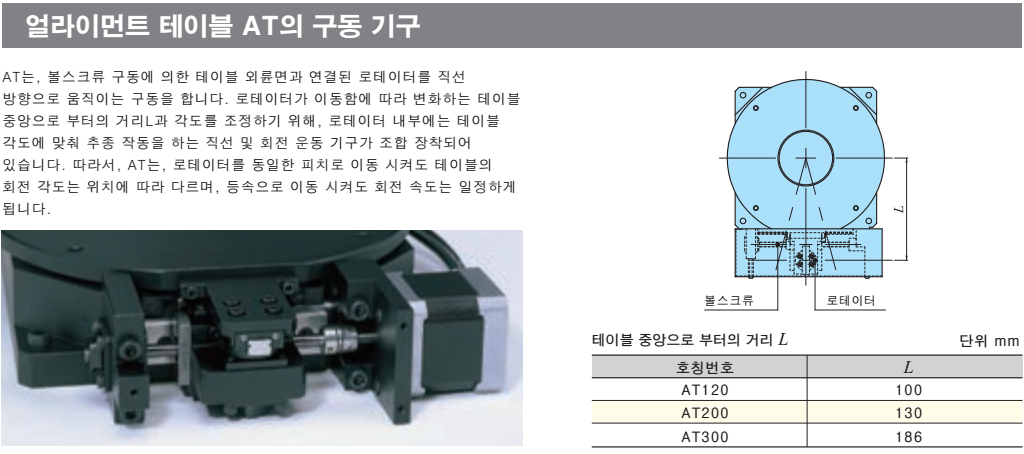

얼라이먼트테이블AT 구동 기구

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

리니어 모터 구동 타입

볼스크류 구동 타입

테이블웜 기어 구동웜 타입

타이밍 벨트 구동 타입
