정밀위치결정테이블TE

IKO정밀 위치결정 테이블 TE는 주요 구성 부품에 고강도 알루미늄 합금을 사용하고 U자형 베드의 안쪽에 슬라이드 테이블을 배치한 구조의 경량・콤팩트 위치결정 테이블입니다.
전송 기구에는 정밀 볼스크류를 채용하여 신뢰성이 높고 고정밀도의 위치결정이 가능합니다.
직동안내부와 볼스크류에 윤활 부품 C루브를 내장하여 장기 메인터넌스프리를 실현하며, 윤활을 위한 급유공수를 절감할 수 있습니다.
볼스크류의 리드, 모터 종류, 센서 설치 등 각종 사양을 설정할 수 있으므로 용도에 따라 최적의 위치결정 테이블을 구성할 수 있습니다.
부품 가공・조립・검사・운반장치 등 높은 위치결정 정밀도를 필요로 하는 장치에서 일반 운반 분야까지 폭넓은 분야에 최적입니다.

다운로드

제품 특징

제품 특징

정밀 위치결정 테이블 TE는 주요 구성 부품에 고강도 알루미늄 합금을 사용하고 U자형 베드의 안쪽에 슬라이드 테이블을 배치한 구조의 경량・저단면・콤팩트 위치결정 테이블입니다. 전송 기구에 정밀 볼스크류를 채용하여 슬라이드 테이블과 일체 구조의 직동안내부와 볼스크류에 윤활 부품 C루브를 내장하여 장기 메인터넌스프리를 실현하였습니다.

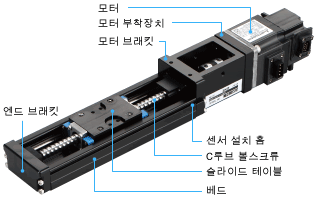

1.경량・저단면・콤팩트한 사이즈!

주요 구성 부품에 고강도 알루미늄 합금을 사용한 경량・저단면・콤팩트 위치결정 테이블입니다.
직동안내부와 볼스크류의 최적 설계에 따라 높이 치수는 TE50이 26mm, TE60이 33mm, TE86이 46mm의 저단면 실현
또한, 각종 센서를 베드의 센서 설치용 홈에 직접 설치하는 구조이므로 공간 절약에도 도움이 됩니다.

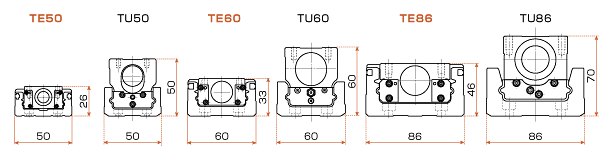

IKO 정밀 위치결정 테이블 TU와 비교

단면 높이

Sectional height

질량

형식 및 크기 스트로크 길이
mm
전체 길이
mm
질량 (1)
kg
질량 / 100 mm
kg
TE50・・・B 60 218 0.52 0.24
TU50 60 226 1.8 0.80
TE60・・・B 100 269 1.0 0.37
TU60 100 298 3.3 1.11
TE86・・・B 300 523 3.7 0.71
TU86 250 498 10.9 2.19
주(1) 표준 테이블 1개일 때의 테이블 전체의 질량을 나타냅니다. 모터의 질량은 포함되지 않습니다.

2.고정밀도의 위치결정!

IKO의 독자적인 직동안내 기술과 정밀 볼스크류를 조합하여 더욱 고정밀도의 위치결정을 실현합니다.

3.장기 메인터넌스프리!

직동안내부와 볼스크류에 윤활 부품 C루브를 내장하여 장기 메인터넌스프리를 실현했습니다. 급유공수가 절감되는 동시에 기계 장치의 신뢰성이 향상됩니다.

4.놀랍도록 낮은 가격!

부품 개수를 줄이고 부품 형상을 최적화하여 뛰어난 코스트 퍼포먼스를 실현했습니다.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
