나노 리니어 NT・・・V

나노리니어NT는 강제의 가동 테이블부에 마그네트와 광학식 리니어 엔코더용 스케일, 강제의 베드에 고정자 코일, 리니어 엔코더용 헤드 등을 배치한 기능미가 뛰어나고 콤팩트한 리니어 모터 테이블입니다.
테이블의 안내부에는 장기간 메인터넌스프리를 실현한 C루브 리니어웨이L을 채택하여 메인터넌스에 드는 시간과 비용의 절감에 공헌합니다.
가동자에는 고성능 네오디뮴 자석을 채택하여 초소형임에도 불구하고 최대 추력 36N을 발휘하므로 고속·고응답성의 위치결정이 가능해집니다. 또한, 기계적 접촉 부분은 리니어웨이뿐이므로 크린도가 높아집니다.
나노리니어NT는 반도체·액정 관련 제조장치나 크린 환경이 요구되는 검사장치 또는 조립장치 등의 콤팩트한 위치결정 기구로 최적입니다.

다운로드

제품 특징

제품 특징
초콤팩트화를 실현한 첨단 리니어모터테이블

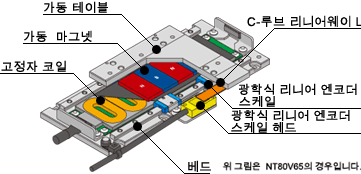

IKO 나노리니어NT・・・V는 강제의 가동 테이블부에 마그네트와 광학식 리니어 엔코더용 스케일, 강제의 베드에 고정자 코일, 리니어 엔코더용 헤드 등을 배치한 기능미가 뛰어나고 콤팩트한 리니어 모터 테이블입니다.
테이블의 안내부에는 소형 직동안내기기 분야에서 정평이 있는 IKO 리니어웨이와 리니어 모터를 조합시켜 더욱 고정밀도인 위치결정이 실현됩니다.
가동자에는 고성능 네오디뮴 자석을 채택하여 초소형임에도 불구하고 큰 추력을 얻을 수 있으므로 고속·고응답성의 위치결정이 가능합니다. 또한, 기계적 접촉 부분은 리니어웨이뿐이므로 크린도가 높아집니다.
나노리니어NT는 반도체·액정 관련 제조장치나 크린 환경이 요구되는 검사장치 또는 전자부품 조립장치 등의 콤팩트한 위치결정 기구로 최적입니다.
제품 특징

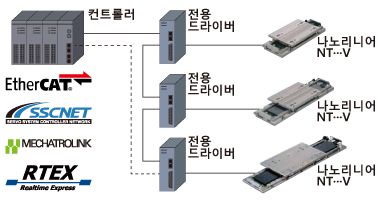

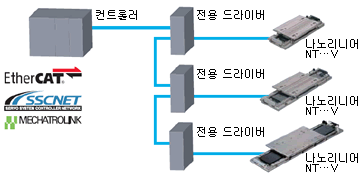

모션 네트워크 대응
모션 네트워크 EtherCAT이나 SSCNETⅢ, MECHATROLINK에 대응하는 드라이버도 준비되어 있으므로 배선을 절감하여 더 고도의 시스템을 구축할 수 있습니다.

EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 라이센스 허가된 특허 취득 기술이며 등록상표입니다.

제품구성

형식 및 크기 NT38V10 NT38V18 NT55V25 NT55V65 NT80V25 NT80V65 NT80V120

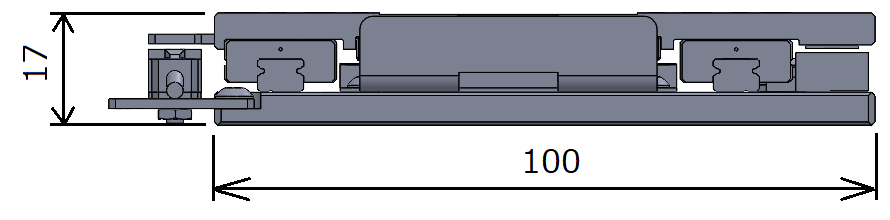

단면 형상(mm)

스트로크 길이(mm) 10 18 25 65 25 65 120
수직축 사양에 대응
개별 대응 스프링 방식의 밸런스 기구를 조합 구성하여, 전원 차단시, 가동 테이블의 낙하를 방지합니다.
NT…V의 저단면ᆞ컴팩트한 특성을 살려, 다축의 픽&플레이스 기구 등을 구축할 수 있습니다.
다축의 픽&플레이스 기구 (이미지)
Ⅱ-233NT-V_1
스프링 방식의 밸런스 기구
Ⅱ-233NT-V_2
비고:수직축 사양은, 개별 대응품이 됩니다. 고객사의 사용 조건에 맞게 스프링을 선정하고 있으니, 원하실 때는, logo로 문의하여 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
