정밀위치결정테이블LH

고강성 시리즈 LH는 높은 신뢰성과 고정도, 고강성을 갖춘 위치결정테이블입니다. 주철제로 된 슬라이드 테이블과 베드는, 높은 강성 과 우수한 진동 감쇠 특성을 가지고 있습니다.
구동기구에는 정밀 볼스크류가 IKO리니어웨이와 같이 조립되어 있습니다. 2세트의 리니어웨이를 병렬 배치함으로써, 높은 주행 정밀도와 위치결정 정도 및 우수한 탑재 능력을 안정적으로 제공합니다.
고강성 시리즈에는 테이블의 폭이 120mm부터 초대형 사이즈인 420mm까지 4종류가 있습니다. 이들 단축 테이블을 조합한 2축 사양 테이블도 시리즈화되어 있습니다. 이 테이블은 부하하중이 크고 스트로크 길이가 비교적 긴 용도에 고정도 위치결정기구로 최적입니다.

다운로드

제품 특징

제품 특징

테이블 폭 420mm의 초대형 사이즈까지 시리즈화
IKO 고강성 시리즈 LH TSLH/CTLH는, 고강성이며 진동 감쇠성이 우수한 주철제 슬라이드 테이블과 베드로 구성된 고정도, 고강성의 위치결정테이블입니다.

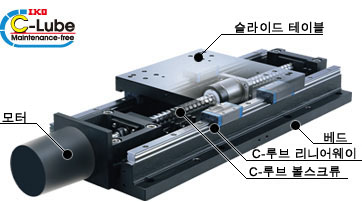

테이블 내부 및 이송기구에 5년 또는 20,000km의 메인터넌스 프리를 실현한 IKO C-루브 리니어웨이와 C-루브 볼스크류가 조합되어 있어, 기존의 성능을 그대로 유지하면서 장기간의 메인터넌스 프리를 실현하였습니다.
테이블 폭 치수는 120mm부터 420mm의 초대형 사이즈까지 4종류가 있고, 이것을 조합한 2축 사양의 테이블도 시리즈화되어 있습니다.

제품구성

형식과 크기 테이블 폭 치수
(mm)
스트로크 길이
(mm)
100 150 200 250 300 400 500 600 800 1000
TSLH 120 M 120 ○ ○ ○ ○ ○
TSLH 220 M 220 ○ ○ ○ ○ ○ (○) (○)
TSLH 320 M 320 ○ ○ ○ (○) (○) (○)
TSLH 420 M 420 ○ ○ ○ (○)
비고: ( ) 안에 표시된 스트로크 길이를 원하시는 경우에는 IKO에 문의하여 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
