고정밀위치결정테이블TX

IKO고정밀 위치결정 테이블TX는 고정밀・고강성이고 실적이 높은 IKO정밀 위치결정 테이블LH를 기반으로 원통 롤러(롤러)를 전동체에 사용하여 직동안내기기에서는 최고 수준의 주행성능을 자랑하는 IKO리니어롤러웨이 수퍼X를 조립하여 풀 클로즈드 루프 제어에 의해 매우 높은 정밀도를 실현한 위치결정 테이블입니다.
지금까지 구름가이드를 사용할 수 없었던 높은 정밀도가 요구되는 위치결정 용도에 최적입니다.

다운로드

제품 특징

제품 특징

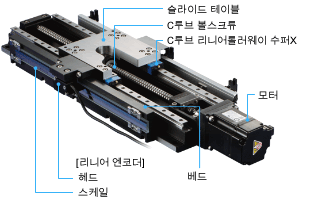

고정밀 위치결정 테이블TX는 고정밀・고강성 스테이지 분야에서 실적이 우수한 정밀 위치결정 테이블LH를 기반으로 궁극의 구름가이드 C루브 리니어롤러웨이 수퍼X를 조립하고, 각 부분의 정밀도를 철저하게 추구하여 에어 스테이지 영역에 가까운 위치결정 정밀도를 실현했습니다.

1.장기 메인터넌스프리!

직동안내기기와 볼스크류에 윤활 부품 C루브를 내장하여 장기 메인터넌스프리를 실현했습니다.
급유공수가 절감되는 동시에 기계 장치의 신뢰성이 향상됩니다.

윤활 부분에 C루브를 내장하여 장기 메인터넌스프리 실현

제품 특징

직동안내기기의 윤활유는 트랙레일이 아니라 전동체에 직접 공급됩니다.
슬라이드유닛의 전동체 순환로에 내장된 capillary에 전동체가 접촉했을 때 전동체 표면에 윤활유가 공급되고 전동체의 순환에 의해 부하영역으로 운반됩니다.
그 결과, 부하영역에서는 항상 최적의 오일량이 확보되어 장기간 윤활성능을 유지합니다.

제품 특징

capillary의 표면은 항상 윤활유로 뒤덮여 있습니다.
capillary의 표면에 전동체가 접촉하면 표면장력에 의해 윤활유가 끊어지지 않고 전동체 표면에 공급됩니다.
전동체가 접촉하는 capillary의 표면에는 다른 부분에서 항상 새로운 윤활유가 공급됩니다.

2.궁극의 위치결정 성능!

초고정밀도 리니어 엔코더를 탑재하여
위치결정 정밀도와 분해능 향상

분해능 0.016μm의 초고정밀도 리니어 엔코더에서 위치 정보를 직접 피드백해서 풀 클로즈드 루프 제어를 구성하여 스트로크 전역에서 높은 위치결정 정밀도를 보증합니다.

제품 특징

C루브 리니어롤러웨이 수퍼X 채용으로 인한
궁극의 주행성능

고정밀도로 가공・조립된 구성 부품과 최고 수준의 주행성능을 발휘하는 IKOC루브 리니어롤러웨이 수퍼X를 조합하여 구름가이드 타입에서 궁극의 주행정밀도를 실현했습니다.

제품 특징

3.용도에 맞춰 선택할 수 있는 제어 방식

모터는 AC 서보 모터와 스테핑 모터가 준비되어 있으며, 리니어 엔코더의 유무를 지정할 수 있으므로 용도에 맞춰 제어 방식을 선택할 수 있습니다.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
