校准模組AM

IKO校准模組AM组合了精密定位工作台TU、高刚性型交叉滚子轴承和直线导轨E,是专为校准工作台而开发的定位模块。 高度尺寸的容许公差控制在±10μm的高精度范围内,无需调整各校准模块的高度即可构建校准工作台。

下载

产品特长

校准模組 AM 详细说明
实现了多种动作的定位模块
该定位模块以精密定位工作台TU为基础,组合使用高刚性型交叉滚子轴承和直线导轨,专为校准工作台开发而成。
无需调整高度
高度尺寸容许公差控制在±10μm的高精度范围内。 无需调整各校准模块AM的高度,即可构建校准工作台。
可自由设计符合用途的工作台
可将校准模块AM与各种工作台和基座组合使用,自由设计符合用途的校准工作台。

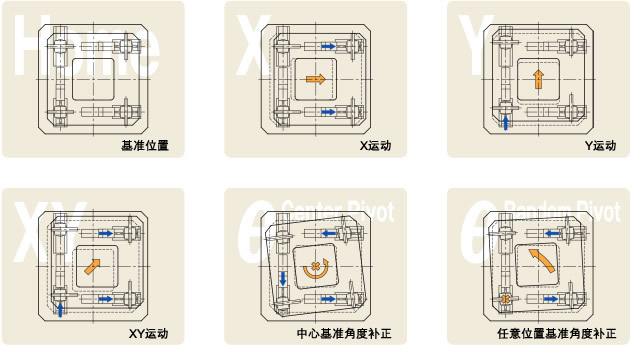

校准工作台的构成比例和动作原理

校准工作台的构成比例和动作原理

产品阵容

校准模块 AM
形状
型号
大小尺寸
行程

(mm)

重复定位精度

(mm)

W×L×H(mm)
AM25
86×130×47
30
±0.002
AM40
120×180×78
30
±0.002
AM60
220×290×110
90
±0.002
AM86
350×390×148
120
±0.002

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
