纳米直线电机NT・・・XZ

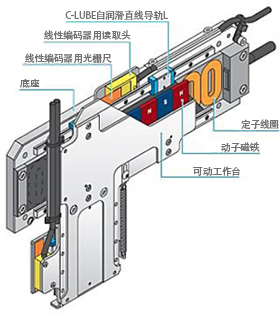

IKO纳米直线电机NT在钢制的可动工作台部配置有磁铁和光学式线性编码器用光栅尺,在钢制的底座中配置有定子线圈和线性编码器用读取头,是一款磁动方式的直线电机工作台。
可动工作台的导向部采用在小型直线导轨设备领域评价颇高的IKO直线导轨,通过搭配直线电机和高分解能线性编码器,实现了高精度定位。
通过采用高性能钕磁石,可获得大推力,虽然是极小型,也可实现高速、高响应性定位。此外,采用无电线的划时代驱动方式,机械接触部分只有直线导轨设备, 因此可实现高洁净度。
纳米直线电机NT最适合用作半导体、液晶相关生产装置和要求具有清洁环境的检查装置、电子零件组装装置等的紧凑型定位机构。"

产品特长

纳米直线电机NT・・・XZ 详细说明
直线电机驱动的拾取&定位单元
采用直线电机驱动、构造无可比拟的拾取&定位单元。由XZ两个轴构成,配置有线性编码器,可实现精密的高节拍定位。
超薄型・节省空间
厚度为18mm的超薄型,在100mm的宽度空间里可并排组装4台,节省空间的配置为效率的提供做出贡献。
自由的运行节拍
输入定位程序、即可获得自由的运行节拍,可根据工件需求地改变行程。
运行监视功能
可使用驱动器的监视功能,通过计算机进行轨道的验证。
支持运动网络
支持运动网络
备有支持运动网络EtherCAT、SSCNETⅢ/H、MECHATROLINK、RTEX的驱动器,省配线、可构建高级系统。
EtherCAT是德国BeckhoffAutomation GmbH公司授权的专利技术,也是注册商标。
SSCNET是三菱电机(株)的注册商标。
MECHATROLINK是(株)安川电机的注册商标。
RTEX和Realtime Express是松下(株)的注册商标。

产品阵容

型号 工作台宽度
[mm]
工作台高度
[mm]
行程长度
[mm]
NT80XZ4510 X-轴 18 153 45
Z-轴 10

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
