定位工作台AT

IKO 精密校准工作台AT使用高刚性钢制台和底座,支撑台的轴承内装入IKO 交叉滚子轴承,是一款用于精密角度校正的旋转定位机构。
精密校准工作台AT由滚珠丝杠驱动将直线运动变换成固定角度范围内的圆周运动,使工作台在旋转方向定位。滚珠丝杠驱动机构的直线导向装置使用IKO直线导轨L,与精密滚珠丝杠搭配,实现了高精度定位。
精密校准工作台AT设置于IKO 精密定位工作台的滑动台上,构成高度较低的XY-θ多轴定位机构,可用作精密测量仪器、检验机、组装机等的校准工作台。

下载

产品特长

低断面设计高刚性
采用对各方向负荷都具备高刚性的交叉滚子轴承,低断面设计且高刚性。
高反复定位精度
直线导轨L与精密滚珠丝杠搭配正确引导旋转器将直线运动变换成圆周运动,实现了±1秒的高反复定位精度。
产品系列化,三种尺寸
工作台直径有120mm、200mm、300mm三种尺寸,产品系列化,可根据用途选择。此外,驱动用电机备有AC伺服电机和步进电机。

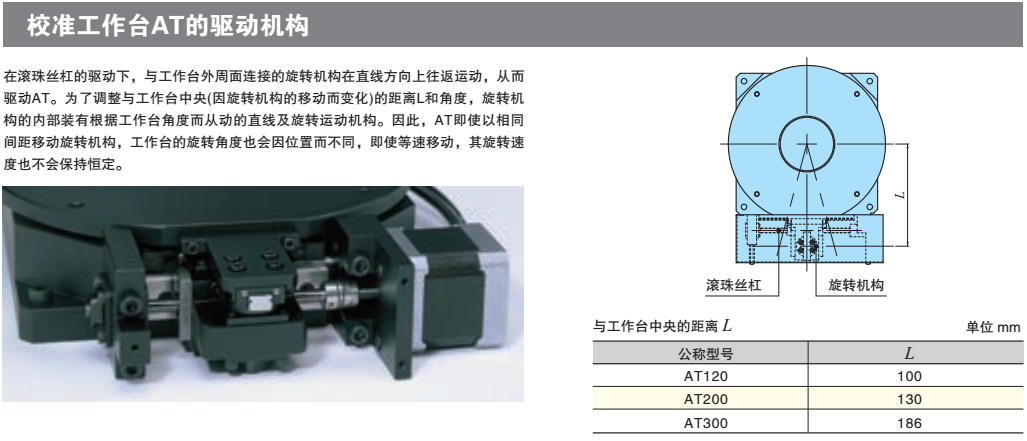

校准工作台AT的驱动机构

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
