精密定位工作台TE

IKO 精密定位工作台TE的主要构成部件使用高强度铝合金,并采用在U字形底座内侧配置滑台的构造,是一款轻量、紧凑型定位工作台。
进给机构中采用精密滚珠丝杠,可靠性高,可实现高精度定位。
通过在直线导轨设备内部和滚珠丝杠中内置润滑部件C-Lube自润滑管,实现了长期免维护,可削减为润滑而加油的工时。
可自由设定滚珠丝杠的导程、电机的种类、传感器的安装等各种规格,根据用途设计最佳的定位工作台。
最适用于从零部件加工、组装、检查、搬运装置等需要高定位精度的装置到一般搬运领域的各种用途。

产品特长

精密定位工作台TE TE・・・B 详细说明

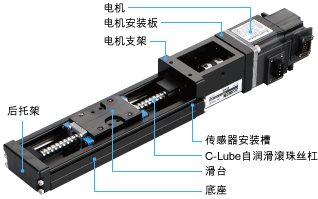

精密定位工作台TE的主要构成部件使用高强度铝合金,并采用在U字形底座内侧配置滑台的构造,是一款轻量、低断面、紧凑型定位工作台。通过在进给机构中采用精密滚珠丝杠,在滑台和一体型结构的直线导轨部和滚珠丝杠中内置润滑部件C-Lube自润滑管,实现了长期免维护。

1.轻量、低断面、尺寸小巧!

主要构成部件使用高强度铝合金,是一款轻量、低断面、紧凑型定位工作台。
通过直线导轨部与滚珠丝杠的优化设计,实现了TE50为26mm、TE60为33mm、TE86为46mm的低断面。
此外,各种传感器直接安装于底座的传感器安装槽中,有助于节省空间。

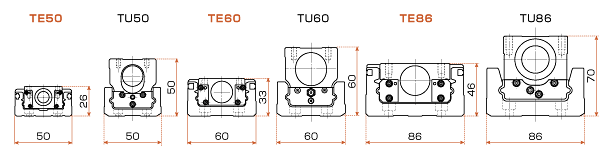

与IKO精密定位工作台TU的比较

断面高度

Sectional height

质量

型号及大小尺寸 行程长度
mm
全长
mm
质量 (1)
kg
质量 / 100 mm
kg
TE50…B 60 218 0.52 0.24
TU50 60 226 1.8 0.80
TE60…B 100 269 1.0 0.37
TU60 100 298 3.3 1.11
TE86…B 300 523 3.7 0.71
TU86 250 498 10.9 2.19
注(1)表示1个标准工作台时的工作台整体的质量。不含电机的质量。

2.高精度定位!

通过组合IKO独创的直线导轨技术与精密滚珠丝杠,实现了更高1级的高精度定位。

3.长期免维护!

在直线导轨部和滚珠丝杠中内置润滑部件C-Lube自润滑管,实现了长期免维护。在减少供油工时的同时,提高了机械设备的可靠性。

4.惊人的低价!

通过减少零件数量、优化零件形状,实现了卓越的性价比。

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
