旋转台SK…W

SK…W是采用涡轮机构的无限旋转台。旋转导向部采用IKO交叉滚子轴承,直接设计为工作台,实现了高精度的旋转跳动及高刚性、低截面。

旋转台SK…W

产品特长

高精度

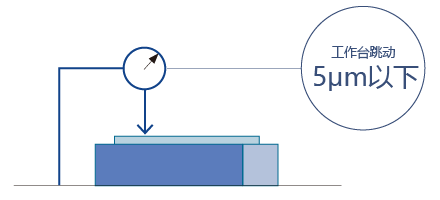

旋转导向部装入了IKO交叉滚子轴承,工作台顶面的跳动量小于5μm。

高精度

低截面、高刚性

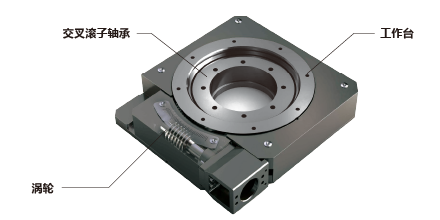

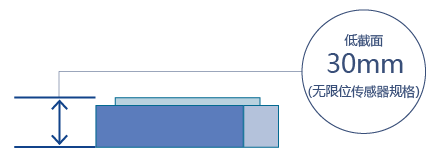

旋转导向部采用各方向均能发挥高刚性的IKO交叉滚子轴承。并将交叉滚子轴承直接设计为工作台,实现了低截面。

低截面、高刚性

削减设计工时

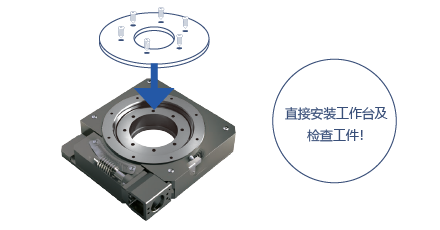

可将装置的工作台及检查工件等直接安装在工作台上。使用机构零件,可削减从零开始设计旋转台的工时。

削减设计工时

各种特性、精度

各种特性
可动角度范围(1)〔度〕 360
分解能(2)〔秒〕 1.08
工作台最高转速〔min-1 5
涡轮轴最高转速〔min-1 600
力矩刚性〔秒/N・cm〕 0.04
耐负荷(3)(4)〔N〕 50
  • 注(1)
    表示无限位传感器规格的值。带限位传感器规格可在最大320度范围内任意调整角度。
  • (2)
    电机的分度数设定表示10000pulse/rev时的值。
  • (3)
    表示在性能和功能上可顺畅使用的最大负荷。
  • (4)
    装载质量的重心位置应使其位于工作台或顶台的外径内。
精度
定位精度〔秒〕 21.6
重复定位精度〔秒〕 ± 7.2
无效运动〔秒〕 32.4
背隙〔秒〕 32.4
相对于安装面的工作台顶面的平行度〔μm〕 20(40)
工作台内径的径向跳动量〔μm〕 5(15)
工作台顶面的跳动量〔μm〕 5(25)
  • 备注
    ( )内为带限位传感器规格的情形。

传感器规格

SK…W上标配有原点传感器(欧姆龙(株)制E2S-W13B 1M)。

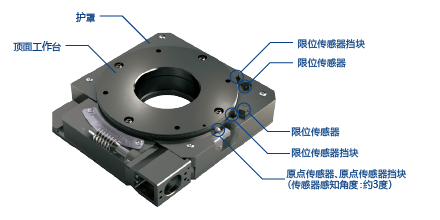

原点传感器位置与工作台安装孔的位置关系没有精度规定,因此原点复位位置的微调请通过高位控制器进行偏移调整。带限位传感器规格追加了限位传感器(欧姆龙(株)制E2S-W14 1M)和顶面工作台。限位传感器挡块可进行位置调整。可在任意位置设定最大320度的动作范围。

带限位传感器规格

带限位传感器规格
  • 带限位传感器规格时,请卸下护罩确认原点传感器挡块的位置。
  • 调整限位传感器挡块后将无法卸下护罩,因此请将本产品基座固定在安装面上,安装护罩之后再进行限位传感器挡块的位置调整。

无限位传感器规格

无限位传感器规格

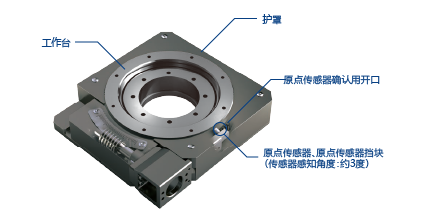

  • ※原点传感器的位置可通过护罩上的开口进行确认。

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
