纳米直线定位工作台 NT・・・V

IKO纳米直线定位工作台NT在钢制可动台上配置磁铁和光学式线性编码器用光栅尺,钢制底座上配置定子线圈、线性编码器头等,是一款紧凑型功能出色的直线电机定位台。可动工作台的导向部采用小型直线导轨设备领域评价颇高的直线导轨,通过搭配直线电机和高分解能线性编码器, 实现了高精度定位。
活动元件采用高性能钕磁铁,极小却具备最大36N的推力,能高速高响应定位。此外,机械性接触部分仅为直线导轨,实现了高清洁度。
纳米直线定位工作台NT最适合用作半导体和液晶制造设备以及要求清洁环境的检验设备和组装设备等的小型定位机构。

产品特长

纳米直线定位工作台 NT・・・V 详细说明
极小而先进的直线电机定位台
IKO纳米直线定位工作台NT・・・V在钢制可动工作台上配置磁铁和光学式线性编码器用光栅尺,钢制底座上配置定子线圈、线性编码器头等,是一款紧凑型功能出色的直线电机定位台。
定位工作台导向部采用在小型直线导向装置领域赢得口碑的IKO直线导轨搭配直线电机,实现了高精度定位。
活动元件采用高性能钕磁铁,极小却具备大推力,能高速高响应定位。此外,机械性接触部分仅为直线导轨,实现了高清洁度。
纳米直线定位工作台®是最适合用作半导体和液晶制造设备以及要求清洁环境的检验设备、电子元器件组装设备等的小型定位机构。
支持运动网络
支持运动网络
备有支持运动网络EtherCAT、SSCNETⅢ/H、MECHATROLINK、RTEX的驱动器,省配线、可构建高级系统。
EtherCAT是德国BeckhoffAutomation GmbH公司授权的专利技术,也是注册商标。
SSCNET是三菱电机(株)的注册商标。
MECHATROLINK是(株)安川电机的注册商标。
RTEX和Realtime Express是松下(株)的注册商标。

产品阵容

型号及大小尺寸 NT30V8 NT30V20 NT38V10 NT38V18 NT55V25 NT55V65 NT80V25 NT80V65 NT80V120

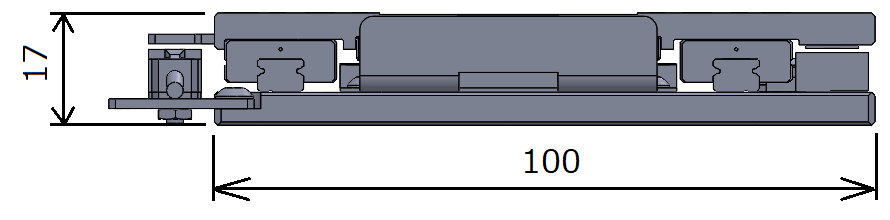

截面形状 mm 截面形状 截面形状 截面形状
截面形状
行程长度 mm 8 20 10 18 25 65 25 65 120
适用于立轴规格
通过装入专用的弹簧式平衡机构,可防止可动工作台在电源切断等时掉落。充分发挥NT…V的低断面、紧凑特性,
可构建多连型拾取&定位机构等。
多连型拾取&定位机构(示意图)
弹簧式平衡机构
备注: 立轴规格为单独对应品。需要根据用户的使用条件选择弹簧,因此请向 咨询。

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。
