치수

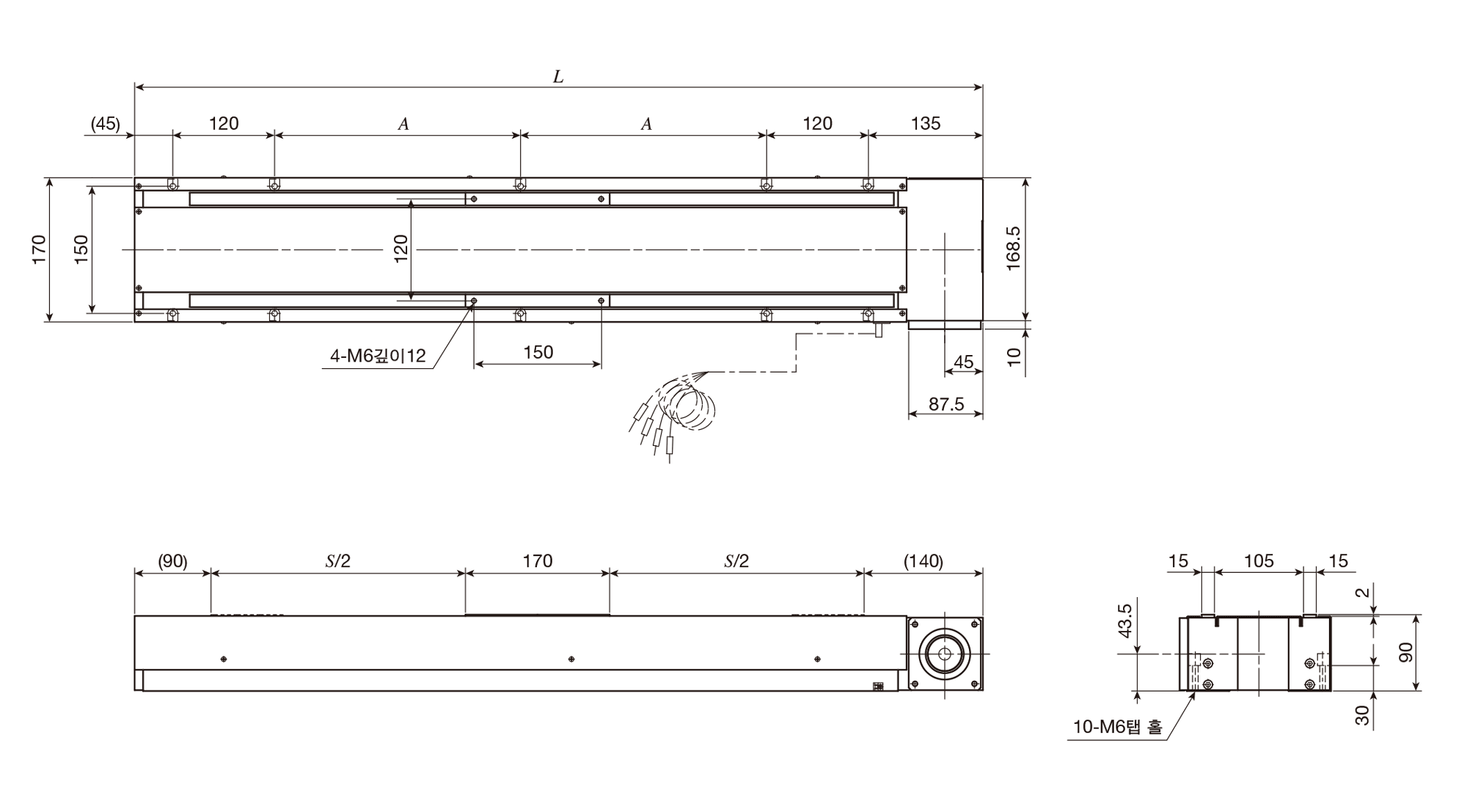

TSLB170 시리즈의 치수도입니다.

단위 mm

호칭번호 스트로크
S
전장
L
배드 취부 홀
A
질량(참고)
Kg
TSLB170-800 800 1200 390 23
TSLB170-1000 1000 1400 490 26
TSLB170-1200 1200 1600 590 29

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

LB 특징

벨트구동시리즈 TSLB는 슬라이드 테이블의 이송기구에 내구성이 뛰어난 고장력 스틸코어가 삽입된 타이밍벨트를 사용하였으며, 구동용 모터로 토크가 큰 5상 스탭핑모터를 채택하여 고속 이동이 가능한 롱스트로크 타입의 위치결정테이블입니다. 슬라이드 테이블과 베드는 고강도 알루미늄 합금으로 경량화를 실현하였습니다. 또한, 2개의 IKO리니어웨이가 병렬로 설치되어 있어 안정되고 정확한 주행 성능을 제공합니다.
