시스템 구성도
NT88H는 형식별로 전용 드라이버가 준비되어 있으며 사용하는 드라이버에 따라 시스템 구성이 달라집니다.각 드라이버의 시스템 구성은 다음과 같습니다.

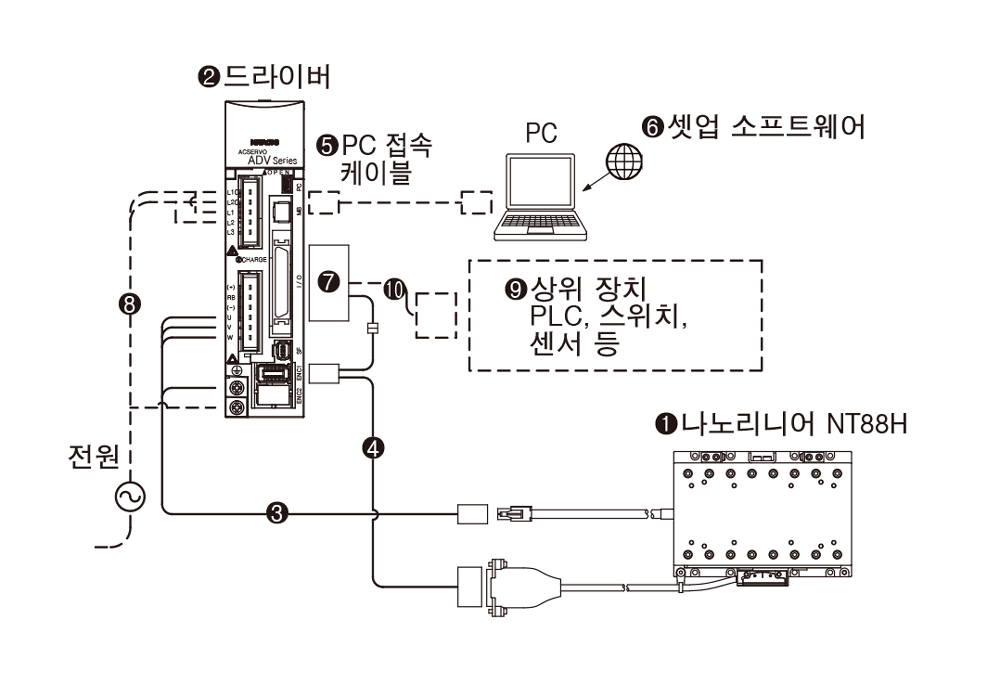

드라이버 ADVA를 사용한 NT88H의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ③ | 모터 중계 케이블 | TAE20V3-AM03（3m）(1) |
| ④ | 엔코더 중계 케이블 | TAE20W5-EC02（2m)(1) |
| ⑤ | PC 접속 케이블 | USB miniB 케이블 고객사에서 준비해 주십시오. |
| ⑥ | 셋업 소프트웨어 | ProDriveNext ㈜히타치산기시스템 웹사이트에서 다운 로드하시기 바랍니다. |
| ⑦ | 커넥터 세트 | TAE20W6-CN（2) |
| ⑧ | 전원 케이블 | 고객사에서 준비해 주십시오. |
| ⑨ | 상위 장치 | |
| ⑩ | I/O 커넥터 연결 케이블 |
| 주(1) | 특수한 케이블 길이인 경우는 IKO로 문의해 주십시오. |
| (2) |
커넥터 세트 TAE20W6-CN는 I/O 커넥터와 센서용 커넥터 세트(압착 배선 처리(200mm))입니다. I/O 커넥터는 쓰리엠 재팬㈜ 10150-3000PE(커넥터)와 10350-52F0-008(커버)의 조합품 입니다. 센서용 커넥터는 타이코 일렉트로닉스 제팬 합동회사 제품 170365-1(컨텍트)과 172157-1(하우징)의 조합품입니다. |

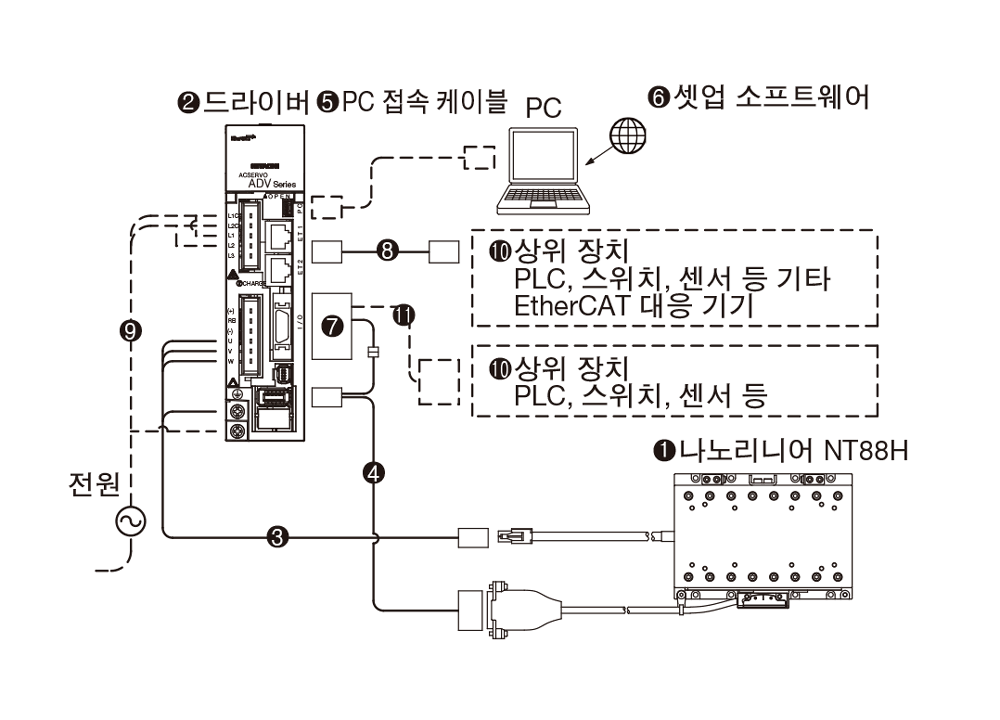

드라이버 ADVA…EC를 사용한 NT88H의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ③ | 모터 중계 케이블 | TAE20V3-AM03 (3m)(1) |
| ④ | 엔코더 중계 케이블 | TAE20W5-EC02 (2m)(1) |
| ⑤ | PC 접속 케이블 | USB miniB 케이블 고객사에서 준비해 주십시오. |
| ⑥ | 셋업 소프트웨어 | ProDriveNext ㈜히타치산기시스템 웹사이트에서 다운 로드하시기 바랍니다. |
| ⑦ | 커넥터 세트 | TAE20W7-CN(2) |
| ⑧ | Ethernet 케이블 | 고객사에서 준비해 주십시오. |
| ⑨ | 전원 케이블 | |
| ⑩ | 상위 장치 | |
| ⑪ | 상위 장치(EtherCAT 대응 기기) | |
| ⑫ | I/O 커넥터 연결 케이블 |
| 주(1) | 특수한 케이블 길이인 경우는 IKO로 문의해 주십시오. |
| (2) |
커넥터 세트 TAE20W7-CN은 I/O 커넥터와 센서용 커넥터 세트(압착 배선 처리(200mm))입니다. I/O 커넥터는 쓰리엠 재팬㈜ 10120-3000PE(커넥터)와 10320-52F0-008(커버)의 조합품입니다. 센서용 커넥터는 타이코 일렉트로닉스 제팬 합동회사 제품 170365-1(컨텍트)과 172157-1(하우징)의 조합품입니다. |

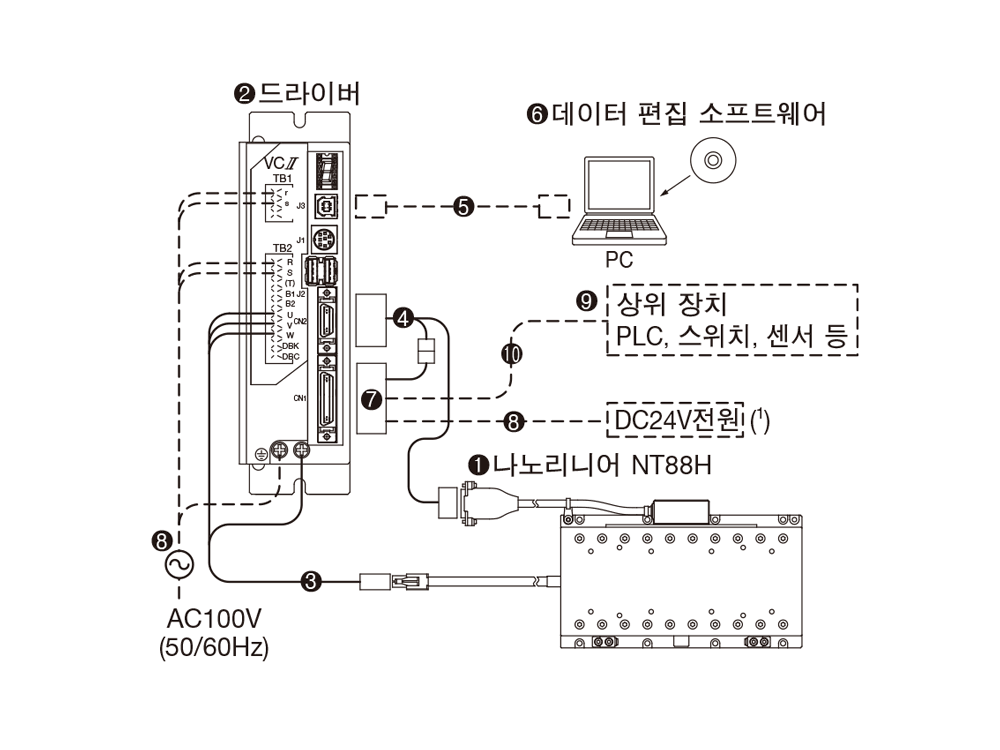

드라이버 NCR-H (VPH)를 사용한 NT88H의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ② | 드라이버 | NCR-HA2101A-B-000-S304 |
| ③ | 모터 중계 케이블 (3m)(1) |
TAE20V3-AM03 |
| ④ | 엔코더 중계 케이블 (2m)(1) |
TAE20W4-EC02 |
| ⑤ | PC 접속 케이블 | USB miniB 케이블 고객사에서 준비해 주십시오. |
| ⑥ | 셋업 소프트웨어 | VPH Data Editing Software CKD 니키덴소㈜ 웹사이트에서 다운로드하 십시오. |
| ⑦ | 커넥터 세트 | TAE20U0-CN(2) |
| ⑧ | 전원 케이블 | 고객사에서 준비해 주십시오. |
| ⑨ | 상위 장치 | |
| ⑩ | I/O 커넥터 연결 케이블 |
| 주(1) | 특수한 케이블 길이인 경우는 IKO로 문의해 주십시오. |
| (2) |
커넥터 세트 TAE20U0-CN은 I/O 커넥터와 센서용 커넥터 세트(압착 배선 처리(200mm))입니다. I/O 커넥터는 쓰리엠 재팬㈜ 10136-3000PE(커넥터)와 10336-52F0-008(커버)의 조합품입니다. 센서용 커넥터는 타이코 일렉트로닉스 제팬 합동회사 제품 170365-1(컨텍트)과 172157-1(하우징)의 조합품입니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
