系统结构图
纳米直线电机NT30V配备松下(株)制MVDL作为驱动器，支持脉冲串规格以及运动网络EtherCAT、RTEX。 有关各驱动器和系统组件类型的说明，请参见下表。 此外，也可使用上述以外的驱动器。 需要时请向IKO咨询。

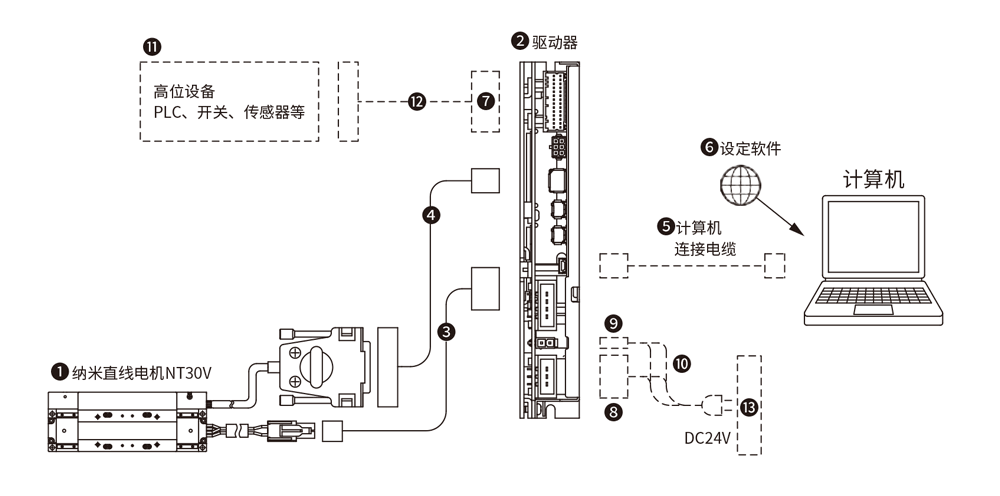

NT30V的系统构成
*点击放大图像
| No. | 名称 | 公称型号 | |
|---|---|---|---|
| ① | 纳米直线电机NT…V | NT30V | |
| ② | 驱动器 | MVDLN2CSM | 脉冲串 |
| MVDLN2CNL | RTEX | ||
| MVDLN2CBL | EtherCAT | ||
| ③ | 电机转接线 | TAE20X5-AM03 | |
| ④ | 编码器转接线 | TAE20W9-EC02 | |
| ⑤ | 计算机连接电缆 | USB mini-B电缆 请用户自备。 | |
| ⑥ | 设定软件 | PANATERM 请从松下(株)的网站下载。 | |
| ⑦ | 输入输出信号用连接器 | TE Connectivity Japan合同会社制 1-1827863-4（轴承座） 1827587-2（触点） 请用户自备。 | |
| ⑧ | 电源用连接器（XA-1） | 日本压接端子制造(株)制 F31FSS-03V-KX（轴承座） SF3F-41GF-P2.0（触点） 请用户自备。 | |
| ⑨ | 电源用连接器（XA-2） | 日本Molex制 5557-02R-210（轴承座） 5556-PBGSPL（触点） 请用户自备。 | |
| ⑩ | 电源线 | 请用户自备。 | |
| ⑪ | 高位设备 | ||
| ⑫ | 高位设备连接线 | ||
| ⑬ | DC24V电源 | ||
