系统结构图
微型精密定位工作台TM备有专用驱动器，系统结构如下所示。有关驱动程序的规格，请参阅产品目录。订购时，请另外指定公称型号。

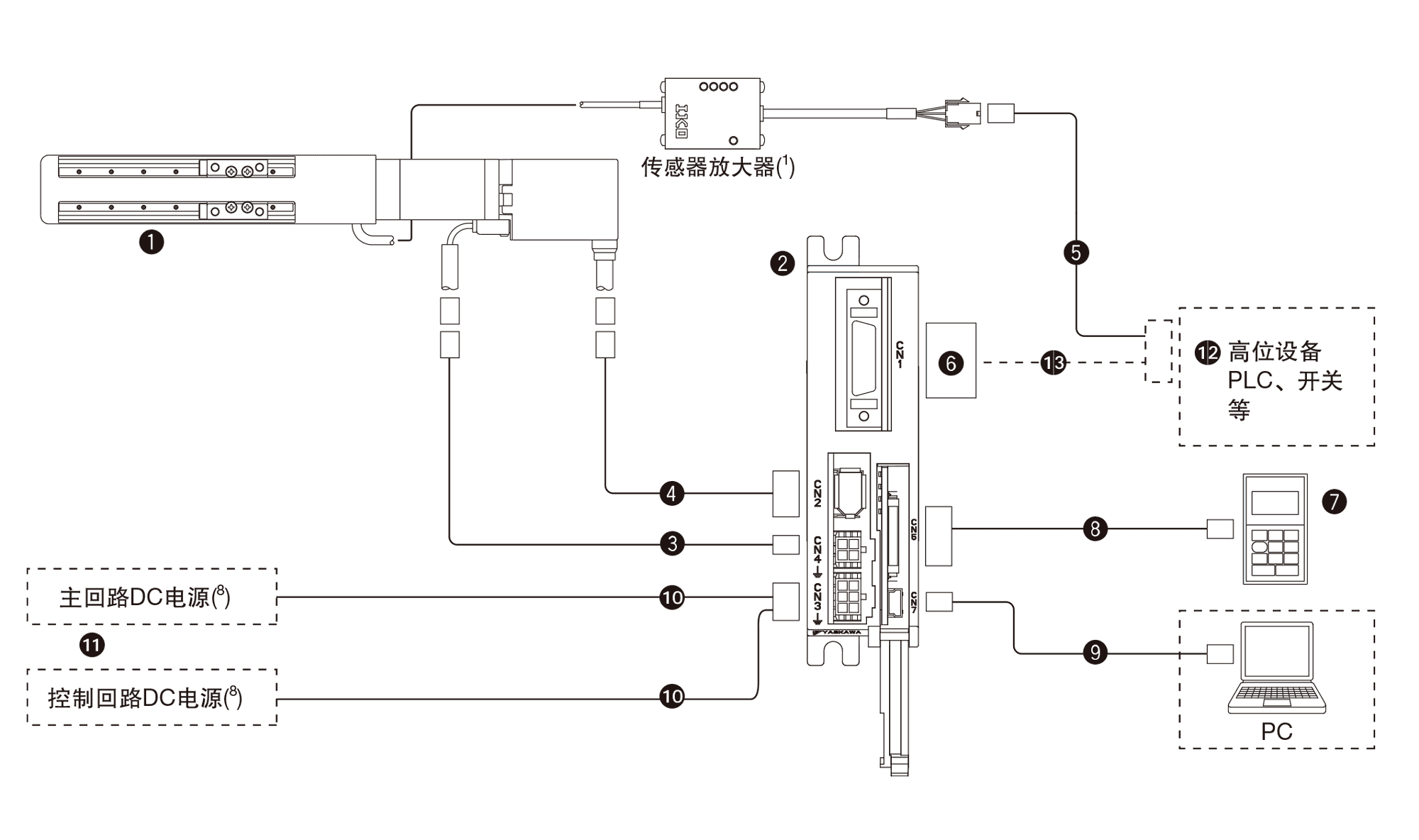

TM15 AC伺服电机(Y061、Y062)的系统构成
*点击放大图像
| No. | 名称 | 公称型号 | |
|---|---|---|---|
| ① | 工作台主体(电机记号) | Y061 伺服电机 (标准型) |
Y062 伺服电机 (高扭矩型) |
| ② | 驱动器(2) | SGDV-1R7EP1A | |
| ③ | 电机电线(3ｍ)(2)(3) | JZSP-CF1M20-03-E | |
| ④ | 编码器电线（3ｍ） (2)(3) |
JZSP-CMP10-03-E | |
| ⑤ | 传感器转接线（3ｍ） (3)(4)(5) |
TAE10W0-LC03 | |
| ⑥ | I/O接插件 | TAE20W1-CN(6) | |
| ⑦ | 数字操作器 (2)(7) |
JUSP-OP05A-1-E | |
| ⑧ | 数字操作器转接电缆(2)(7) | JZSP-CF1S00-A3-E | |
| ⑨ | PC连接电缆(2)(7) | JZSP-CVS06-02-E | |
| ⑩ | 电源用电缆(2)(4)(8) | JZSP-CF1G00-□□-E | |
| ⑪ | 电源（9） | 请用户自备。 | |
| ⑫ | 高位设备 | ||
| ⑬ | I/O接插件连接电缆 | ||
| 注(1) | 指定了无传感器时，不附带传感器放大器。 |
| (2) | (株)安川电机制造。 |
| (3) | 关于特殊线长，请向IKO咨询。 |
| (4) | 电线的高位设备侧为散拉线。 |
| (5) | 不需要原点信号时，请勿使用原点传感器信号(ORG)。 |
| (6) | I/O接插件TAE20W1_CN是3M株式会社制10126_3000PE(接插件)和10326_52F0-008(护罩)的组合。 |
| (7) | 设定参数时，需要使用数字操作器或通用电脑。 |
| (8) | 使用公称型号的□□，在1～3m之间以1m为单位指定长度。(3m的示例：JZSP_CF1G00-03-E) |
| (9) | 主回路电源除了DC24V电源外，也可使用DC48V电源。控制回路电源为DC24V。请用户另行准备各种电源。 |
| 备注 |
|

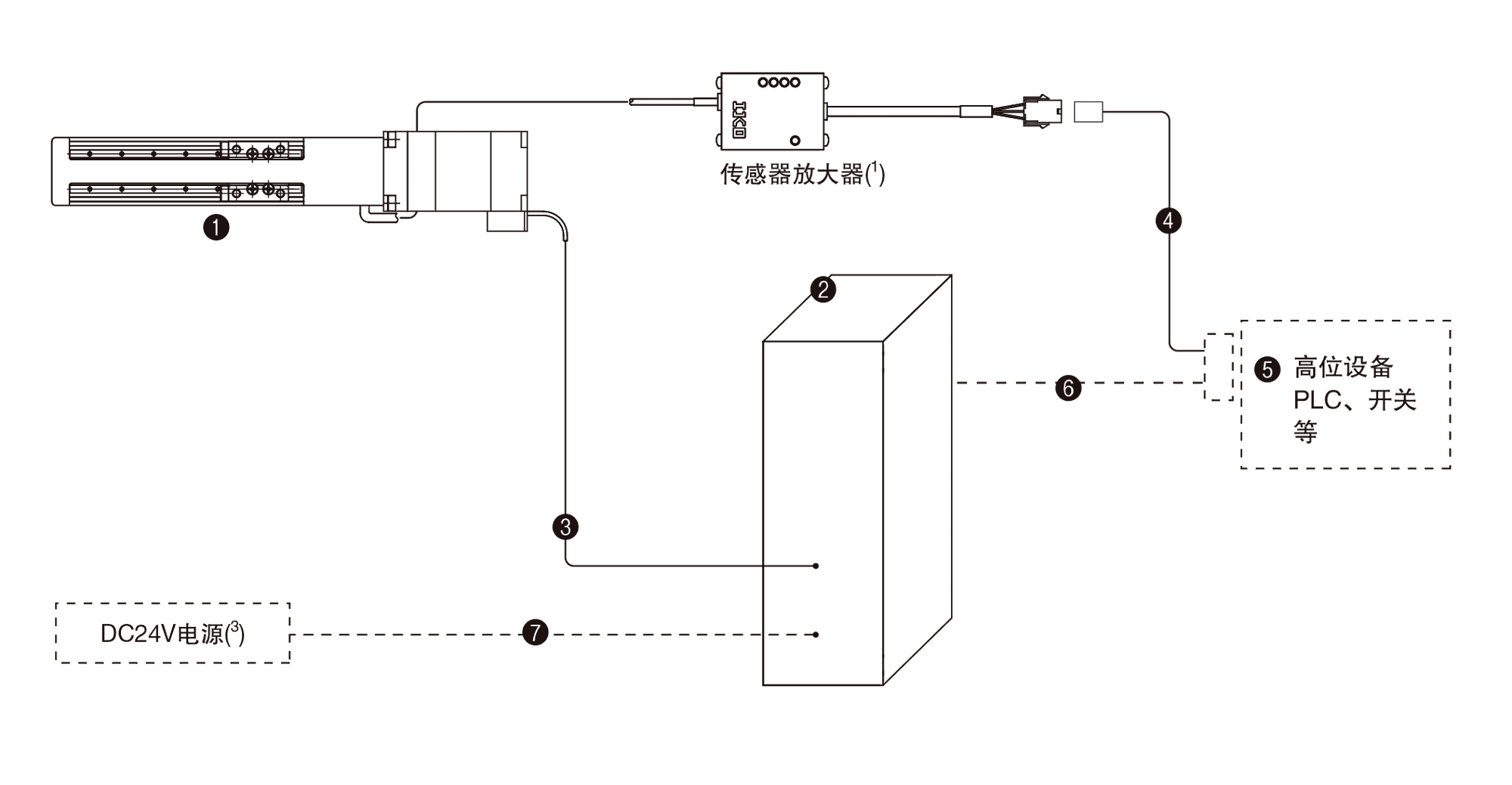

TM15 步进电机(V001)系统构成
*点击放大图像
| No. | 名称 | 公称型号 |
|---|---|---|
| ① | 工作台主体(电机记号) | 步进电机(5相) |
| ② | 驱动器(2) | CVD503-K |
| ③ | 电机电线 | TAE20R6-SM0□ (固定电缆规格) |
| TAE20R7-SN0□(耐弯曲电缆规格) | ||
| ④ | 传感器转接线(4)(5) | TAE10W0-LC03 |
| ⑤ | 上位装置 | 请用户自备。 |
| ⑥ | I/O接插件连接线 | 请用户自备。(6)(7) |
| ⑦ | 电源线 | 请用户自备。(6)(7) |
| 注(1) | 指定了无传感器时，不附带传感器放大器。 |
| (2) | 东方电机(株)制造。 |
| (3) | 请用户另行准备DC24V电源。 |
| (4) | 关于特殊线长，请向IKO咨询。 |
| (5) | 电线的高位设备侧为散拉线。 |
| (6) | 驱动器附带接插件。请参阅产品目录。 |
| (7) | 请直接连接电源线。 |
| 备注 |
以1m为单位，利用公称型号末尾的□来指定电机电线的长度，最长为5m。 (5m的示例：TAE20R6-SM05) |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
