치수

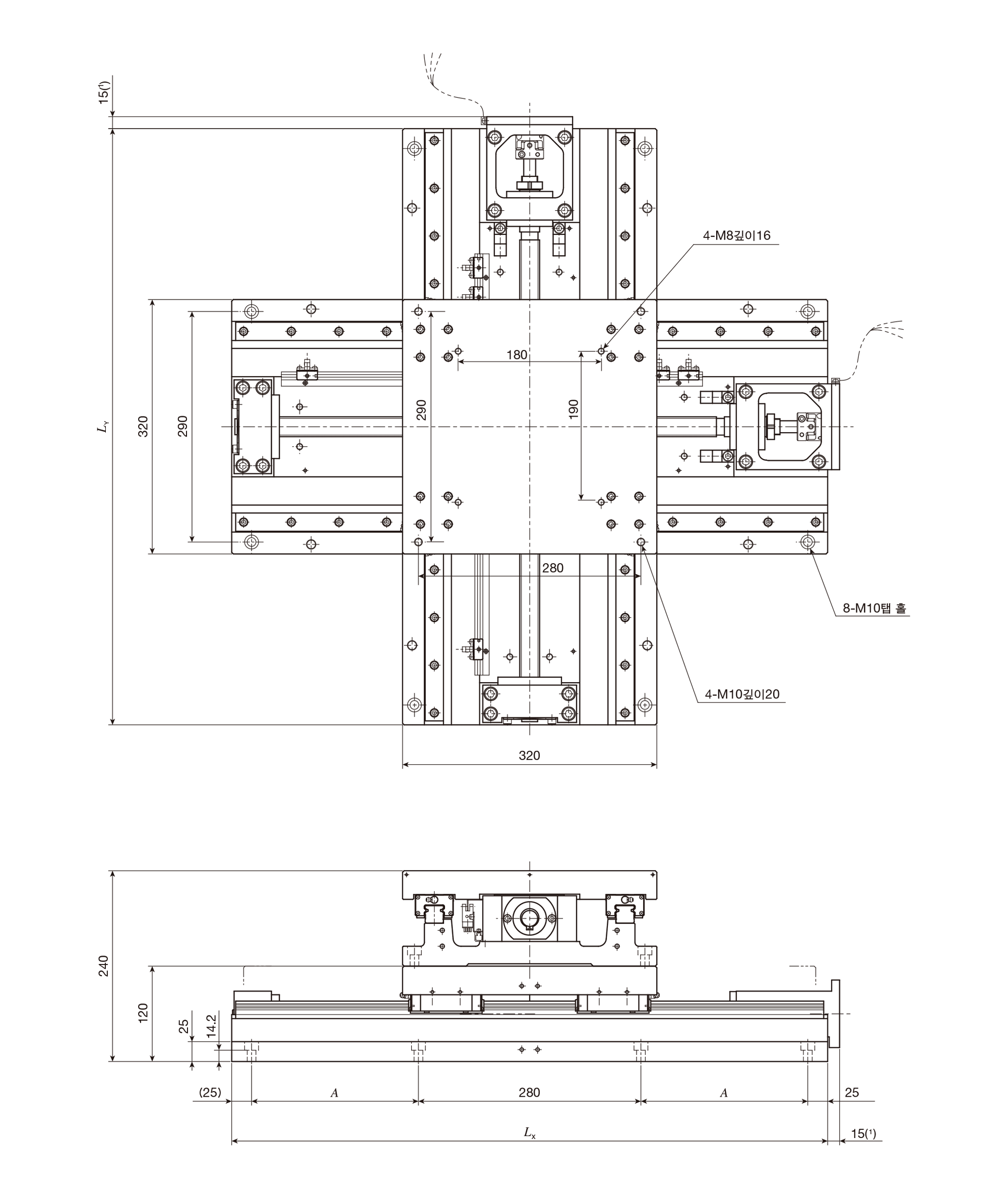

CTLH320M 시리즈의 치수도입니다.

단위 mm

호칭번호	스트로크 S		전장		배드 취부 홀 A	질량（참고） Kg
호칭번호	X축	Y축	LX	LY	배드 취부 홀 A	질량（참고） Kg
CTLH320M-3030	300	300	650	650	160	199
CTLH320M-4030	400	300	750	650	210	209
CTLH320M-4040	400	400	750	750	210	218
CTLH320M-5040	500	400	850	750	260	227
CTLH320M-5050	500	500	850	850	260	236

주（1）	AT305를 선택했을 때는 26mm가 됩니다. AT313을 선택했을 때는 20mm가 됩니다.
비고	상기 이외의 스트로크나 다른 크기의 테이블 조합도 대응 가능 하므로, IKO에 문의해 주십시오.

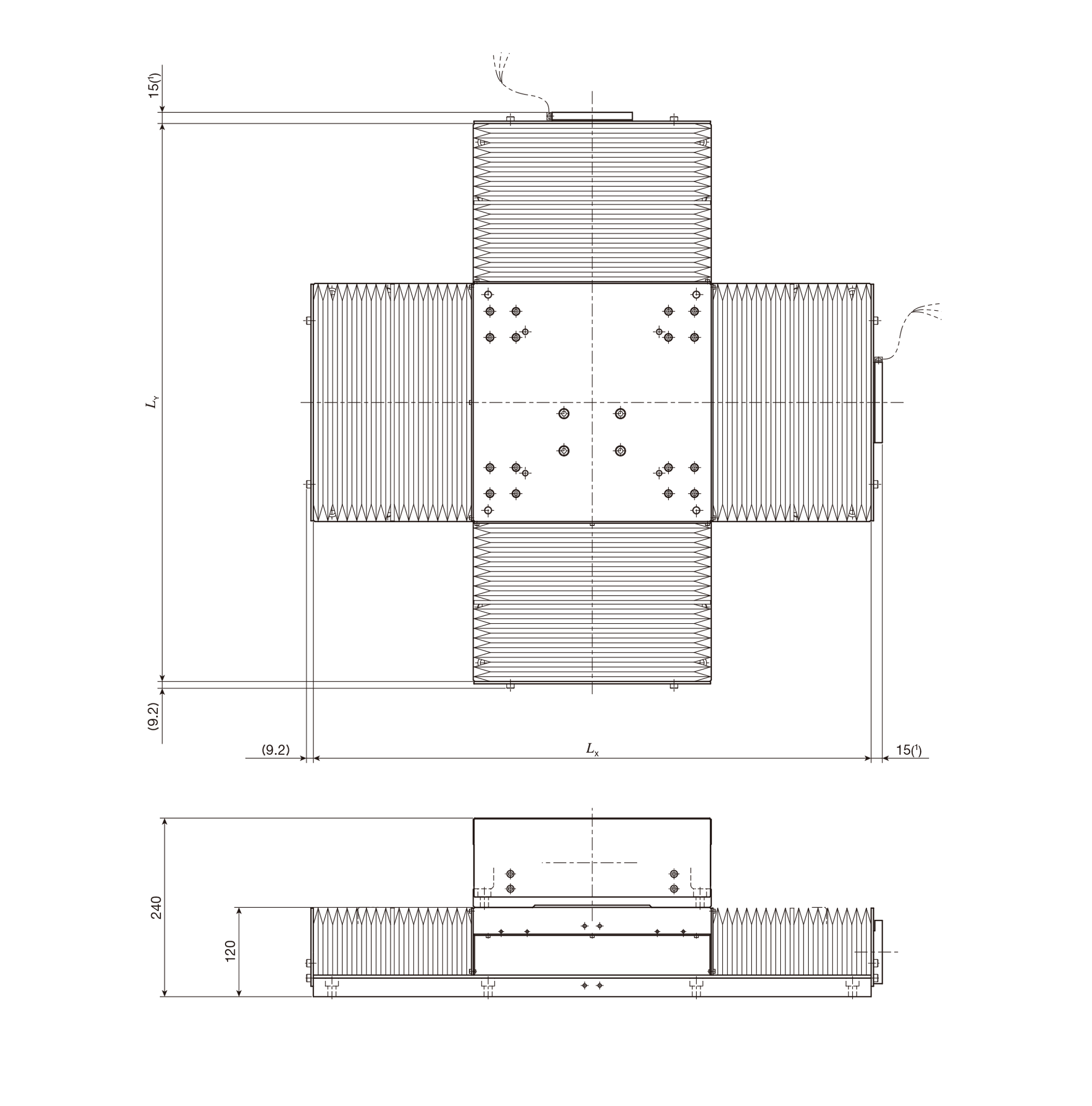

CTLH320M…/J　벨로우즈 부착 테이블

단위 mm

호칭번호	스트로크 S		배드 전장		질량（참고） Kg
호칭번호	X축	Y축	LX	LY	질량（참고） Kg
CTLH320M-3030/J	230	230	650	650	207
CTLH320M-4030/J	310	230	750	650	216
CTLH320M-4040/J	310	310	750	750	226
CTLH320M-5040/J	400	310	850	750	235
CTLH320M-5050/J	400	400	850	850	244

주（1）	AT305를 선택했을 때는 26mm가 됩니다. AT313을 선택했을 때는 20mm가 됩니다.
비고	수직축으로 사용하는 경우에는 벨로우즈 치수가 다르므로, IKO에 문의해 주십시오. 취부 방법에 대해서는, TSLH320M 치수표를 참조해 주십시오.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

LH 특징

고강성 시리즈 LH는 높은 신뢰성과 고정도, 고강성을 갖춘 위치결정테이블입니다. 주철제로 된 슬라이드 테이블과 베드는, 높은 강성 과 우수한 진동 감쇠 특성을 가지고 있습니다. 구동기구에는 정밀 볼스크류가 IKO리니어웨이와 같이 조립되어 있습니다. 2세트의 리니어웨이를 병렬 배치함으로써, 높은 주행 정밀도와 위치결정 정도 및 우수한 탑재 능력을 안정적으로 제공합니다.
고강성 시리즈에는 테이블의 폭이 120mm부터 초대형 사이즈인 420mm까지 4종류가 있습니다. 이들 단축 테이블을 조합한 2축 사양 테이블도 시리즈화되어 있습니다. 이 테이블은 부하하중이 크고 스트로크 길이가 비교적 긴 용도에 고정도 위치결정기구로 최적입니다.
