시스템 구성도

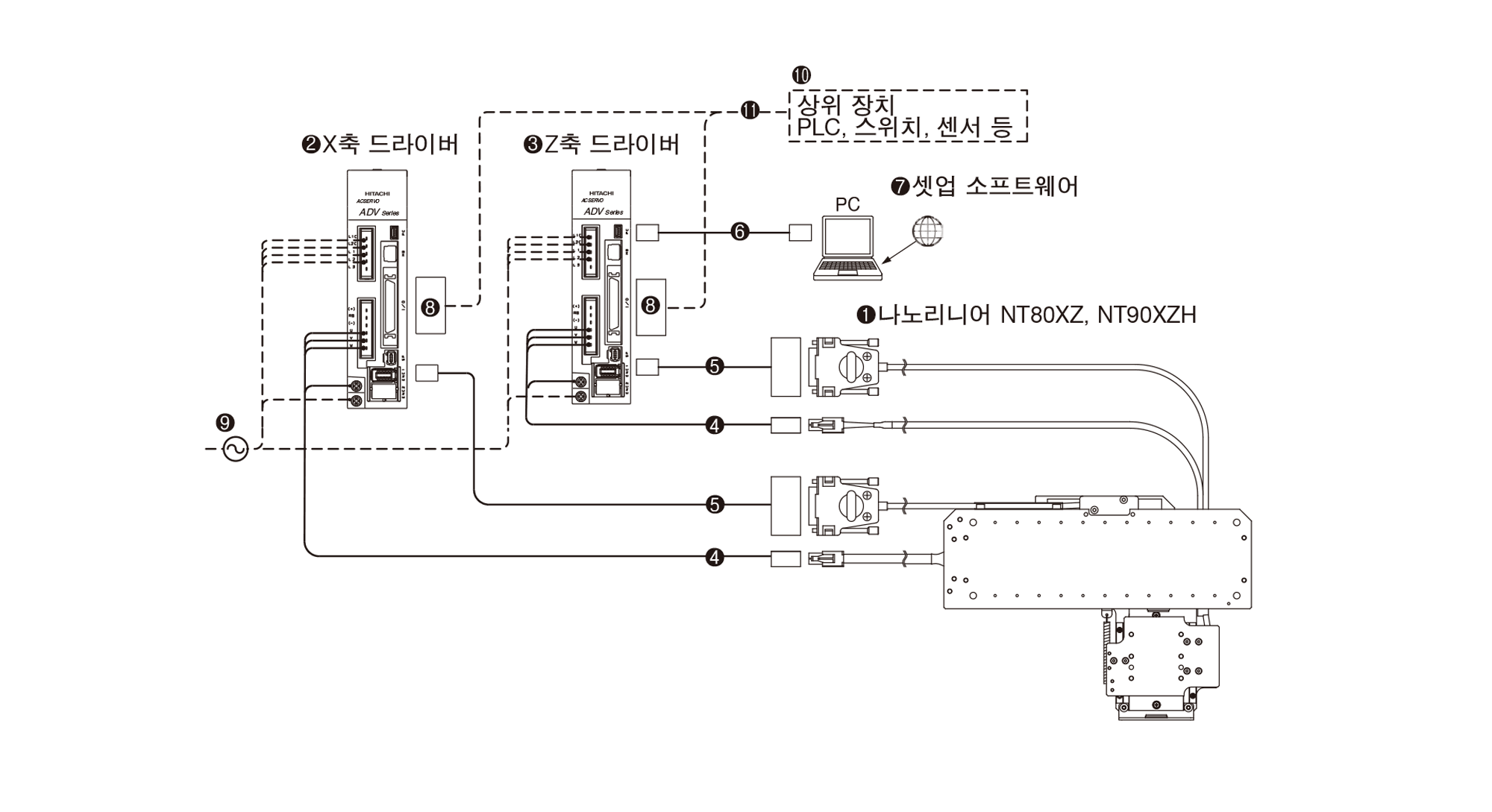

NT80XZ의 시스템 구성은 다음과 같습니다.
NT80XZ의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 수량 | 호칭번호 |
|---|---|---|---|
| ① | 나노리니어 NT80XZ | 1 | NT80XZ4510 |
| ② | X축용 드라이버 | 1 | ADVA-01NL/NT80XZ-X（200V사양） ADVA-R5ML/NT80XZ-X（100V사양） |
| ③ | Z축용 드라이버 | 1 | ADVA-01NL/NT80XZ-Z（200V사양） ADVA-R5ML/NT80XZ-Z（100V사양） |
| ④ | 모터 중계 케이블 (3m)(1) | 2 | TAE20V3-AM03 |
| ⑤ | 엔코더 중계 케이블 (2m)(1) | 2 | TAE20V4-EC02 |
| ⑥ | PC 접속 케이블 | 1 | USB mini B 케이블（고객사에서 준비하여 주십시오.） |
| ⑦ | 셋업 소프트웨어 | 1 | ProDriveNext ㈜히타치산기시스템 웹사이트로 부터 다운로드하여 주십시오. |
| ⑧ | I/O 커넥터 | 2 | TAE20R5-CN(2) |
| ⑨ | 전원 케이블 | － | 고객사에서 준비하여 주십시오. |
| ⑩ | 상위 장치 | － | |
| ⑪ | I/O 커넥터 연결 케이블 | － |
| 주(1) | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| (2) | I/O 컨넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(컨넥터)와 10350-52F0-008(커버)의 조합품 입니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
