公称型号

尺寸

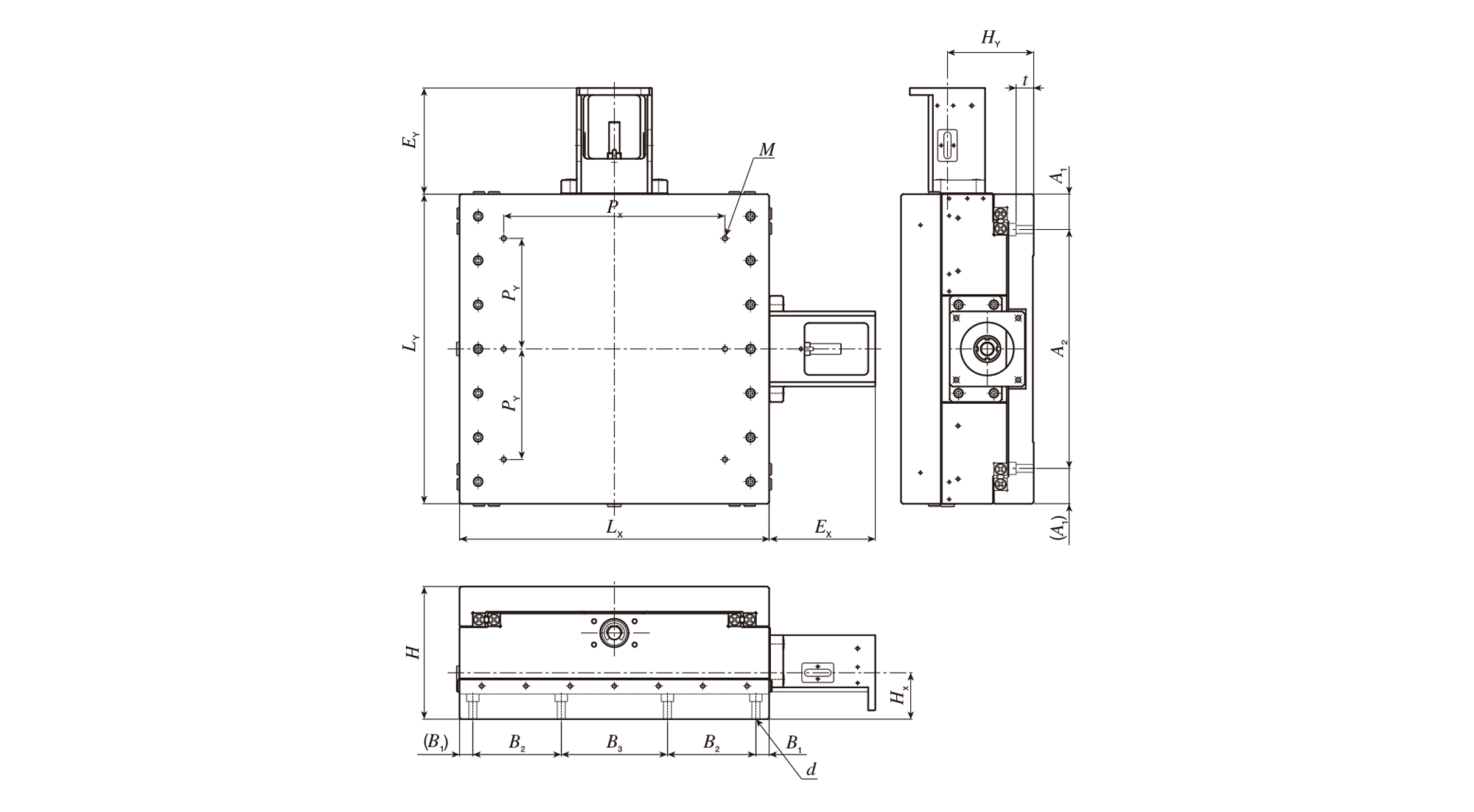

CT220/220系列尺寸图。

无传感器规格

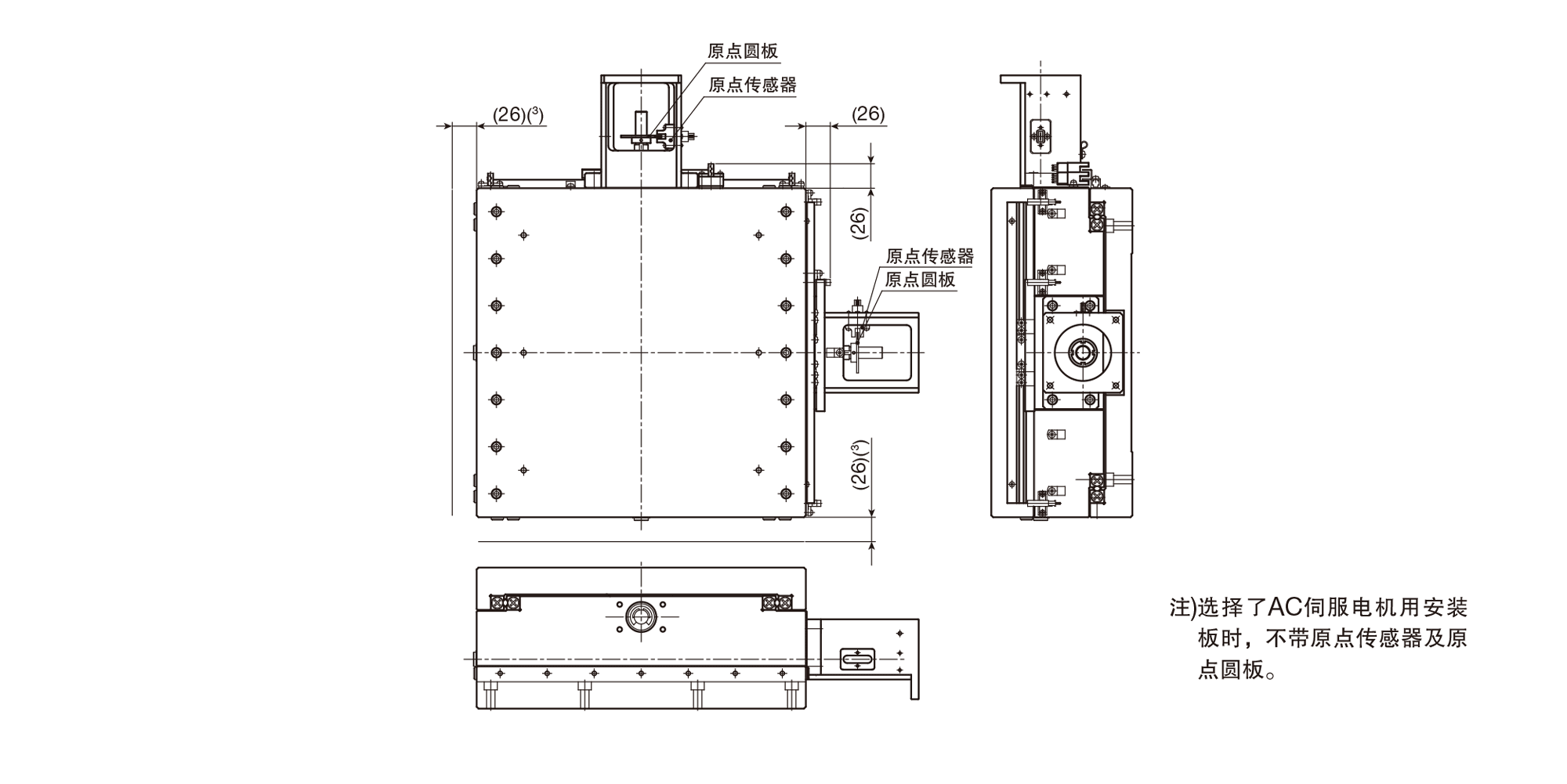

带传感器规格

单位 mm

公称型号	工作台尺寸			行程长度		EX	EY	轴心高度
公称型号	LX	LY	H	X轴	Y轴	EX	EY	HX	HY
CT220/220	220	220	100	120	120	72	72	31.5	68.5
CT260/350	260	350	150	150	250	100	120	52.5	97.5
CT350/350	350	350	150	250	250	120	120	52.5	97.5

公称型号	安装螺丝			底座安装相关尺寸							参考质量(2) Kg
公称型号	M(1)	PX	PY	d	t	A1	A2	B1	B2	B3	参考质量(2) Kg
CT220/220	6-M6深度12	150	75	8-M6用	7.5	30	160	15	40	110	20
CT260/350	6-M6深度12	150	125	8-M8用	20	40	270	15	55	120	66
CT350/350	6-M6深度12	250	125	8-M8用	20	40	270	15	100	120	77

注(1)	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
(2)	不含传感器的质量。
(3)	适用于CT220/220。安装了传感器时的尺寸。
