公称型号

尺寸

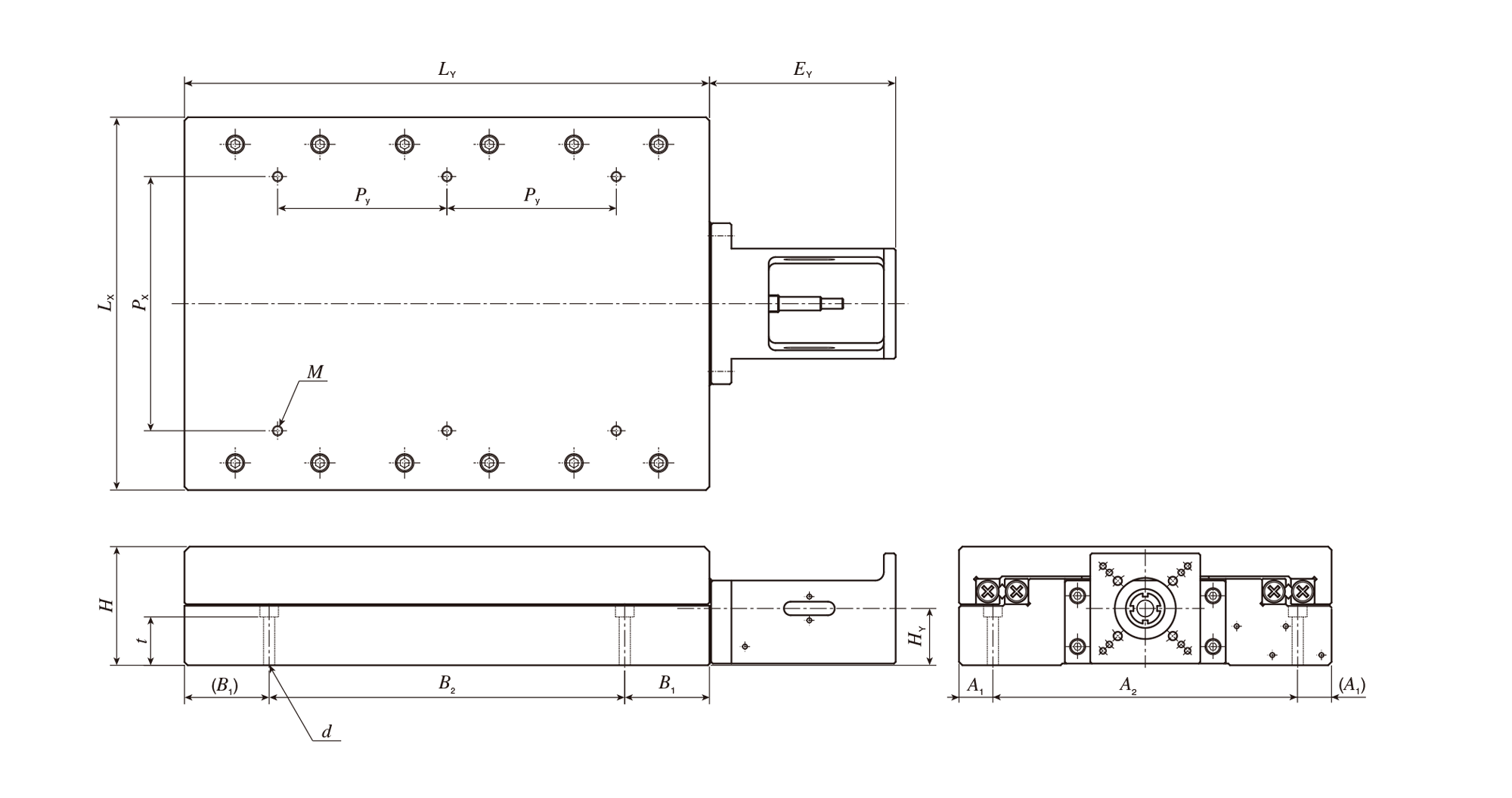

TS260/350系列尺寸图。

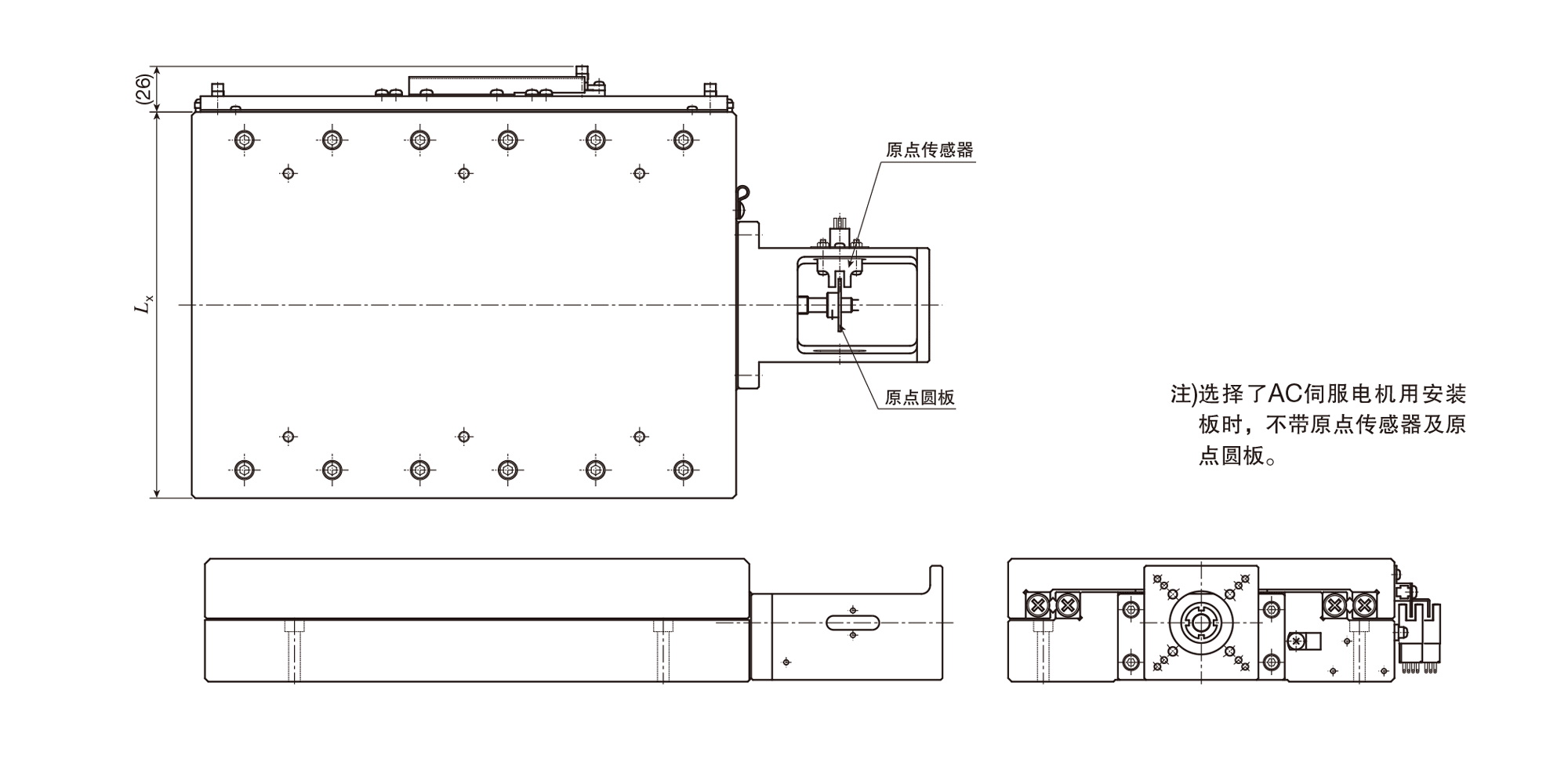

无传感器规格

带传感器规格

单位 mm

公称型号	工作台尺寸			行程长度	EY	轴心高度 HY
公称型号	LX	LY	H	行程长度	EY	轴心高度 HY
TS125/220(1)	125	220	60	120	71	31.5
TS220/310	220	310	70	180	110	33.5
TS260/350	260	350	100	250	120	47.5

公称型号	安装螺丝			底座安装相关尺寸						参考质量(2) Kg
公称型号	M(3)	PX	PY	d	t	A1	A2	B1	B2	参考质量(2) Kg
TS125/220(1)	6-M5深度10	70	75	4-M5用	29.6	12.5	100	20	180	11
TS220/310	6-M6深度12	150	100	4-M6用	28.5	20	180	50	210	27
TS260/350	6-M6深度12	150	125	4-M8用	45.4	22.5	215	50	250	48

注(1)	电机支架比工作台顶面高1.5mm。
(2)	不含传感器的质量。
(3)	如果安装螺丝的拧入深度过长，将对工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
