尺寸

LT100CEGS系列尺寸图。

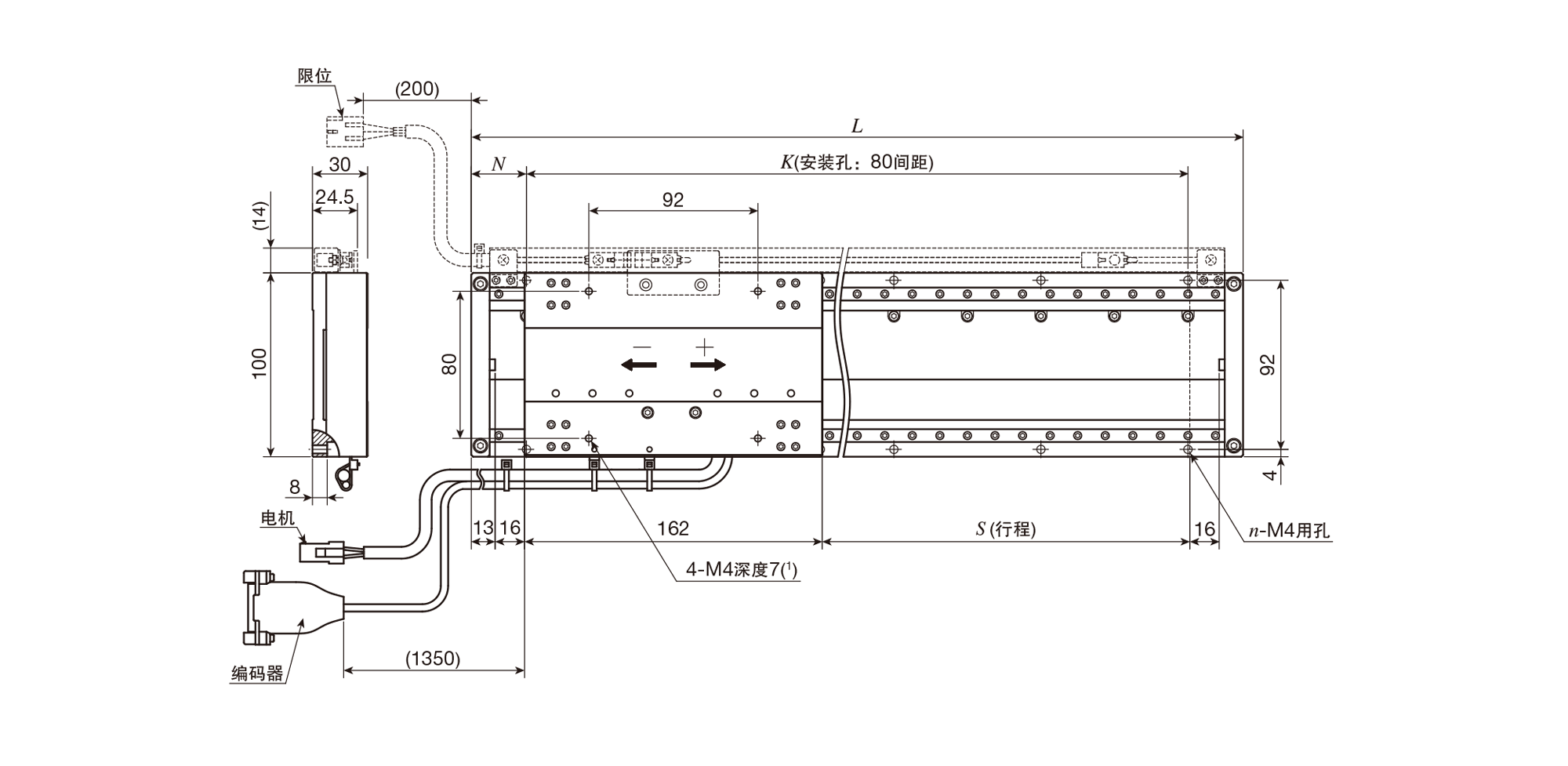

LT100CEGS　单个工作台

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT100CEGS－200	200	420	50	320	10	4.9	0.58
LT100CEGS－400	400	620	30	560	16	6.9
LT100CEGS－600	600	820	50	720	20	9.0
LT100CEGS－800	800	1020	30	960	26	11.1
LT100CEGS－1000	1000	1220	50	1120	30	13.1

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。
备注	备注尺寸图中的虚线部分表示带传感器的规格/SC。

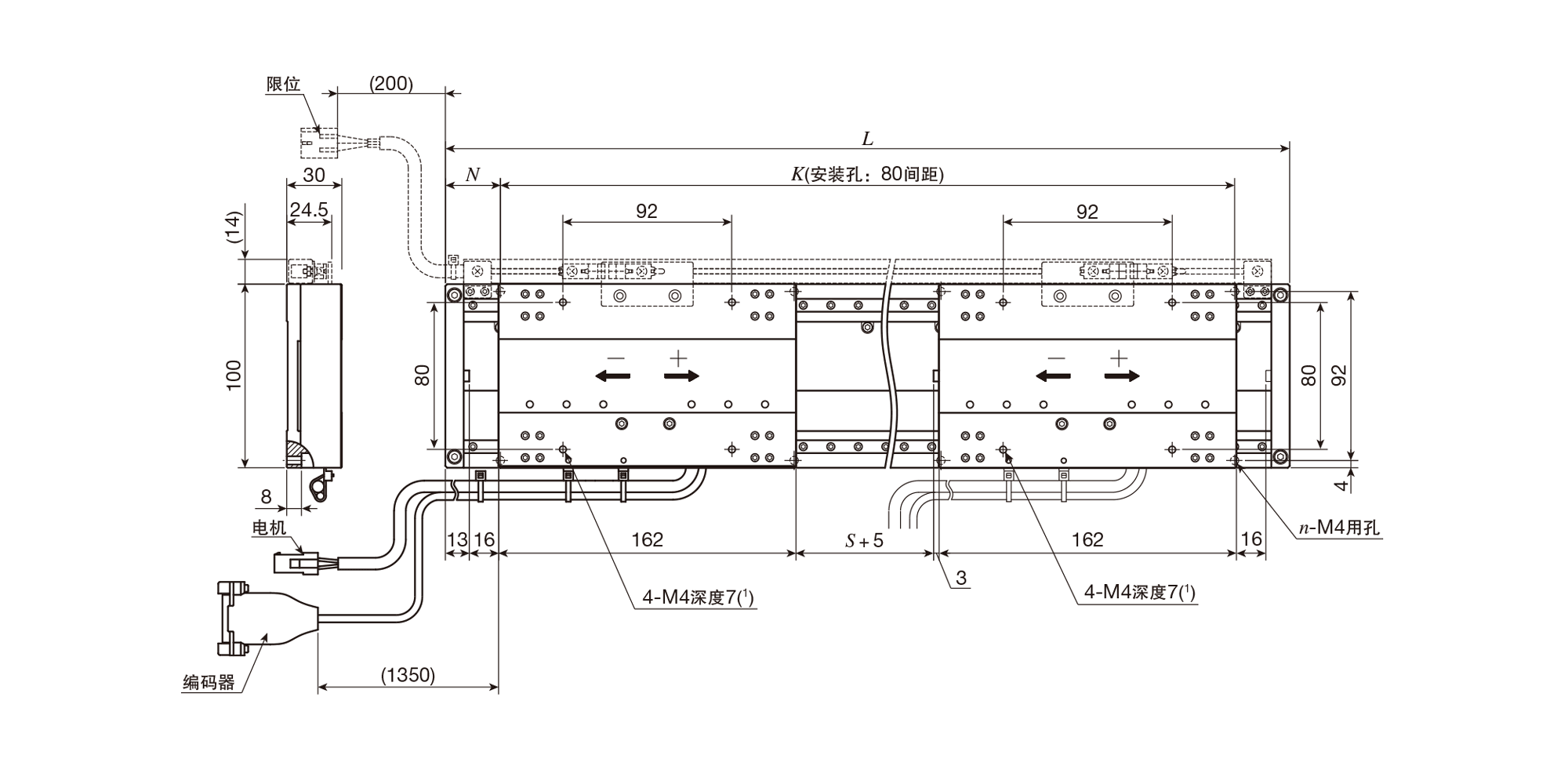

LT100CEGS/T2　两个工作台

单位 mm

公称型号	行程长度 S（2）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（2）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT100CEGS－230/T2	230	620	30	560	16	7.5	0.58
LT100CEGS－430/T2	430	820	50	720	20	9.6
LT100CEGS－630/T2	630	1020	30	960	26	11.7
LT100CEGS－830/T2	830	1220	50	1120	30	13.7

注（1）	如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。
（2）	关于其他行程长度，请向IKO咨询。
备注	尺寸图中的虚线部分表示带传感器的规格/SC。

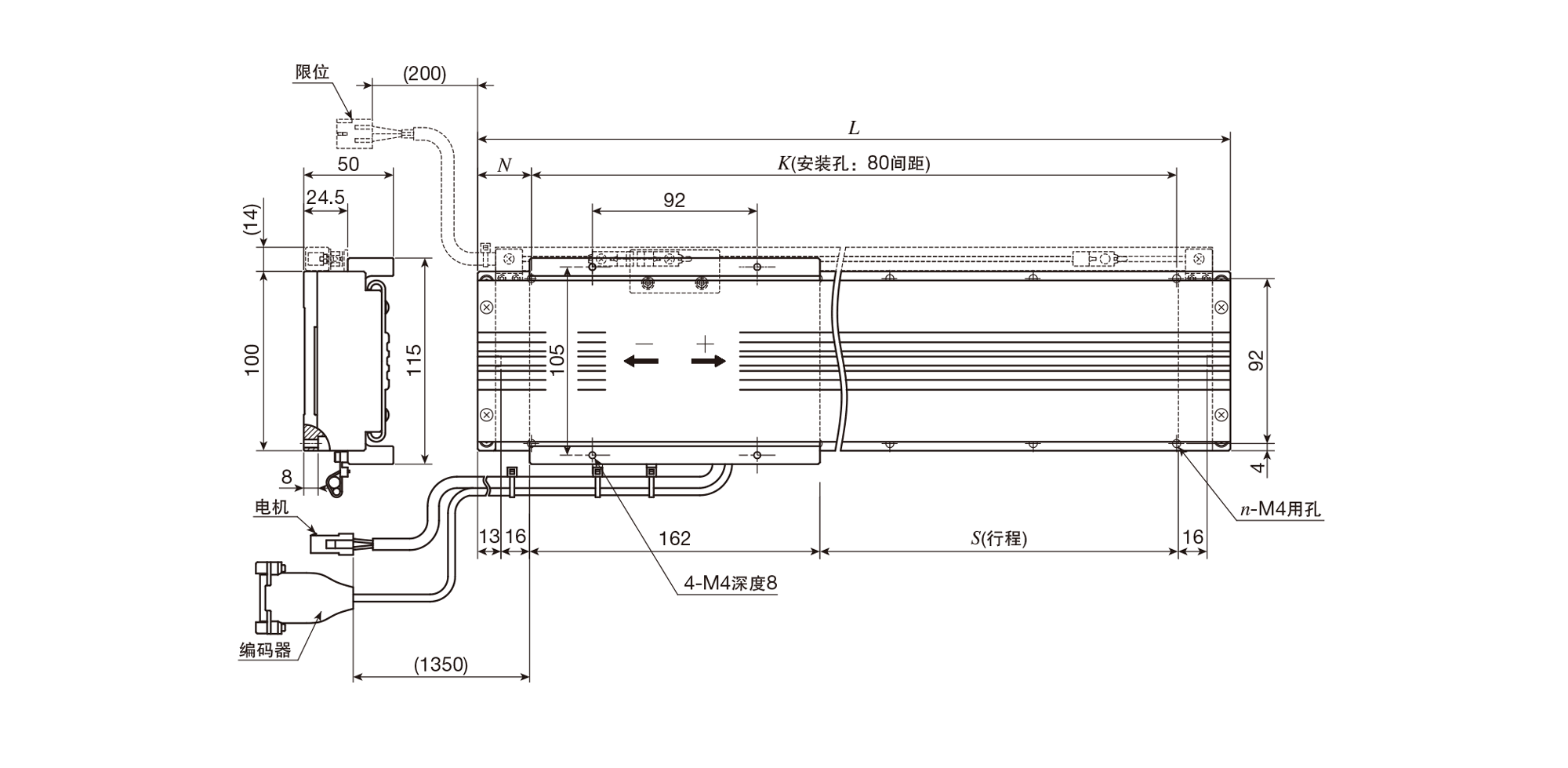

LT100CEGF/D　带护罩的单个工作台

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT100CEGF－200/D	200	420	50	320	10	5.6	0.93
LT100CEGF－400/D	400	620	30	560	16	7.8
LT100CEGF－600/D	600	820	50	720	20	10.0
LT100CEGF－800/D	800	1020	30	960	26	12.2
LT100CEGF－1000/D	1000	1220	50	1120	30	14.4

注（1）	关于其他行程长度，请向IKO咨询。
备注	尺寸图中的虚线部分表示带传感器的规格/SC。

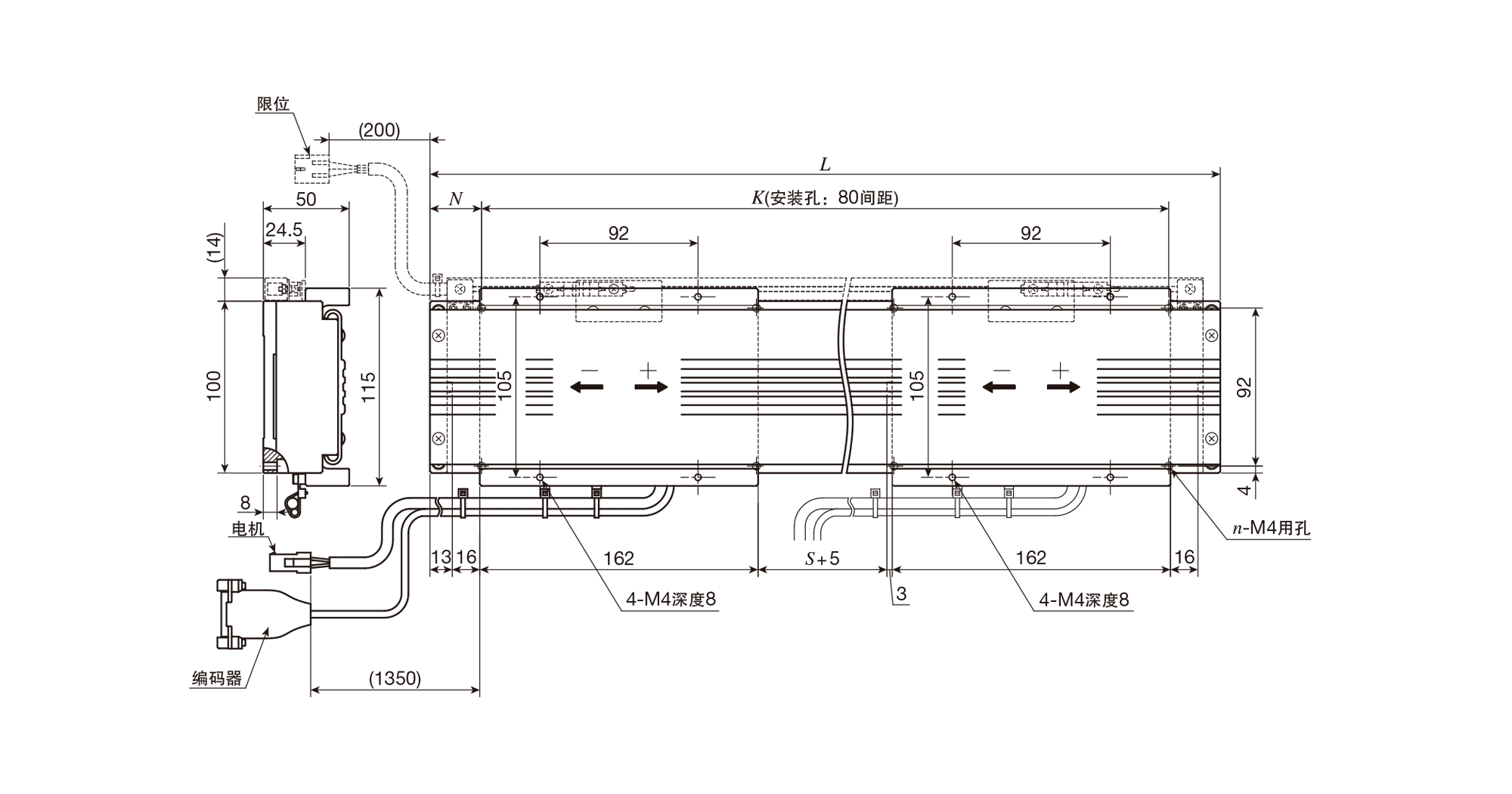

LT100CEGF/DT2　带护罩的两个工作台

单位 mm

公称型号	行程长度 S（1）	全长 L	底座安装孔			工作台总质量 Kg	可动部质量 Kg
公称型号	行程长度 S（1）	全长 L	N	K	n	工作台总质量 Kg	可动部质量 Kg
LT100CEGF－230/DT2	230	620	30	560	16	8.7	0.93
LT100CEGF－430/DT2	430	820	50	720	20	10.9
LT100CEGF－630/DT2	630	1020	30	960	26	13.2
LT100CEGF－830/DT2	830	1220	50	1120	30	15.4

注（1）	关于其他行程长度，请向IKO咨询。
备注	尺寸图中的虚线部分表示带传感器的规格/SC。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

LT 特长

IKO直线电机定位台LT在铝合金可动工作台和底座之间装入AC直线伺服电机，并内置光学式线性编码器,是一款结构紧凑的高精度定位台。产品备有三大系列，LT･･･CE为紧凑型系列；LT･･･LD为长行程系列；LT･･･H为高推力系列，用户可根据用途选择。
直线电机定位台LT通过轻量可动工作台和大推力，能够进行高加减速和快速响应动作。而且，先进的伺服技术实现了高静态稳定性和速度稳定性。直线电机定位台LT最适合于半导体和液晶制造设备、需要高速作业的测量仪器、装配机以及搬运机等用途。
