尺寸

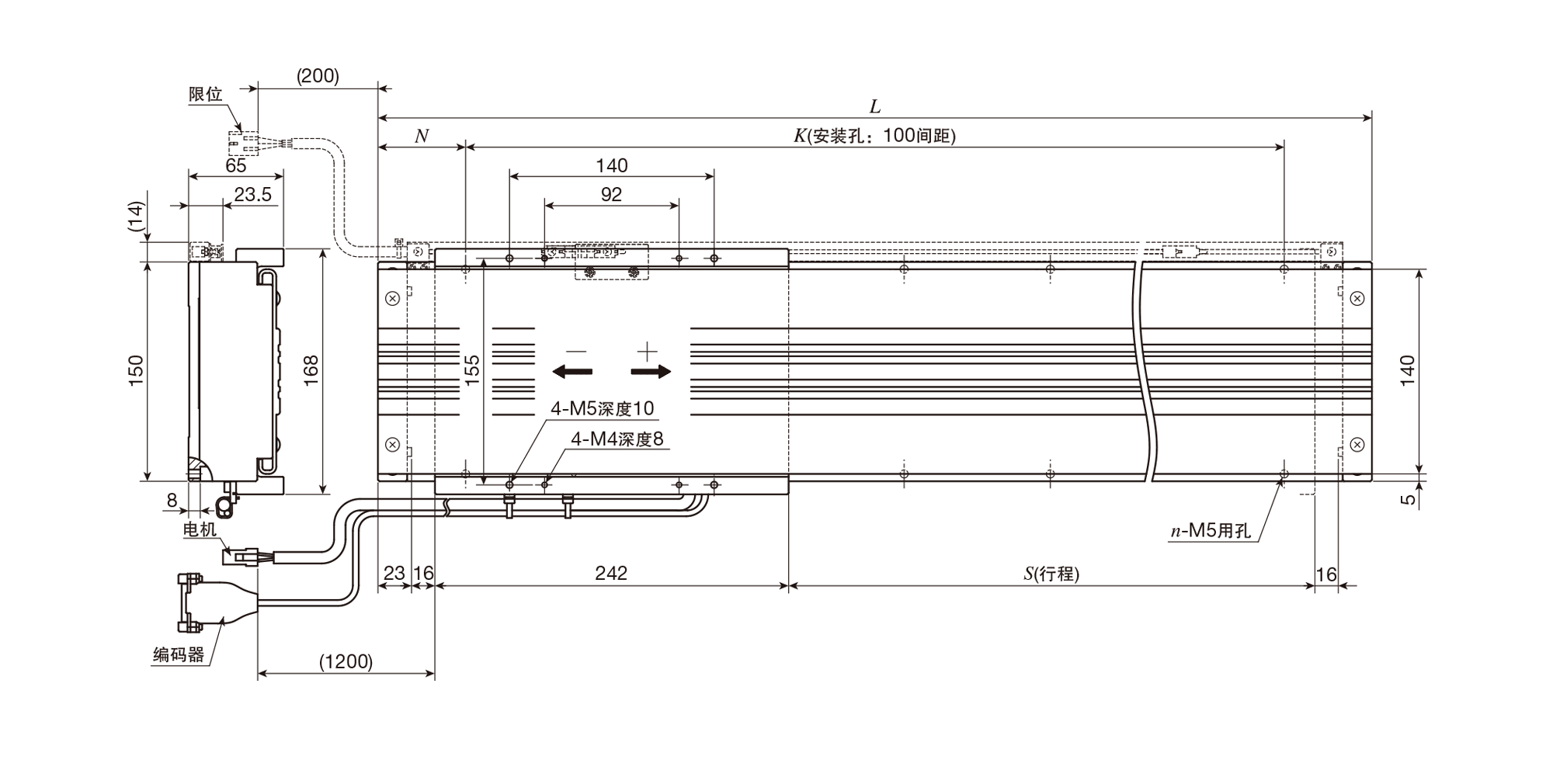

LT150CEGS系列尺寸图。
LT150CEGS 单个工作台
单位 mm
| 公称型号 | 行程长度 S（2） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－400 | 400 | 720 | 60 | 600 | 14 | 12.4 | 1.5 |
| LT150CEGS－600 | 600 | 920 | 60 | 800 | 18 | 15.5 | |
| LT150CEGS－800 | 800 | 1120 | 60 | 1000 | 22 | 18.6 | |
| LT150CEGS－1000 | 1000 | 1320 | 60 | 1200 | 26 | 21.6 | |
| LT150CEGS－1200 | 1200 | 1520 | 60 | 1400 | 30 | 24.7 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| （2） | 关于其他行程长度，请向IKO咨询。 |
| 备注 | 尺寸图中的虚线部分表示带传感器的规格/SC。 |

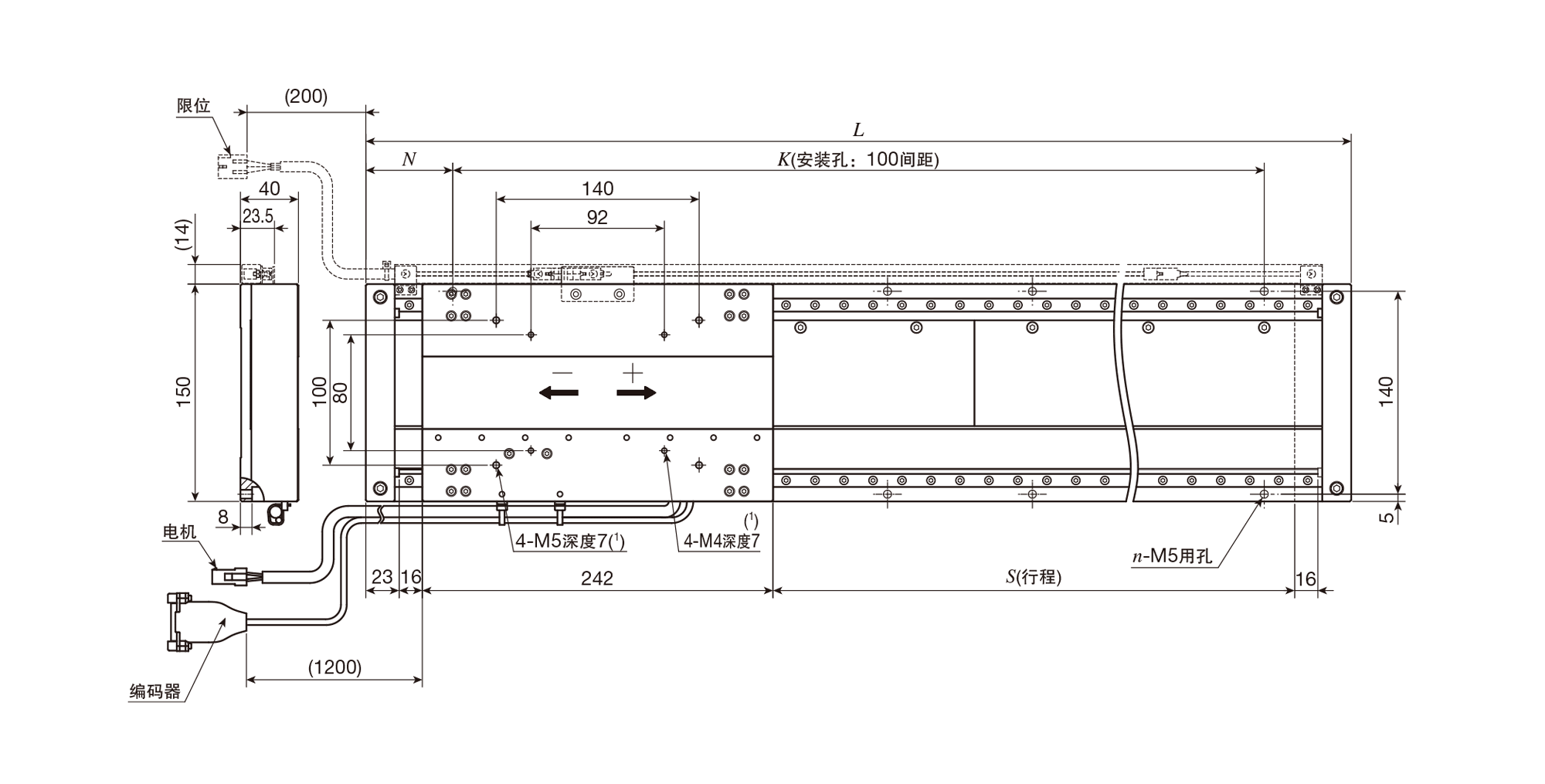

LT150CEGS/T2 两个工作台
单位 mm
| 公称型号 | 行程长度 S（2） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－350/T2 | 350 | 920 | 60 | 800 | 18 | 17.0 | 1.5 |
| LT150CEGS－550/T2 | 550 | 1120 | 60 | 1000 | 22 | 20.1 | |
| LT150CEGS－750/T2 | 750 | 1320 | 60 | 1200 | 26 | 23.1 | |
| LT150CEGS－950/T2 | 950 | 1520 | 60 | 1400 | 30 | 26.2 | |
| 注（1） | 如果安装螺丝的拧入深度过长，将对可动工作台的行走性能造成不良影响，因此请勿插入比螺纹孔深度更长的螺栓。 |
| （2） | 关于其他行程长度，请向IKO咨询。 |
| 备注 | 尺寸图中的虚线部分表示带传感器的规格/SC。 |

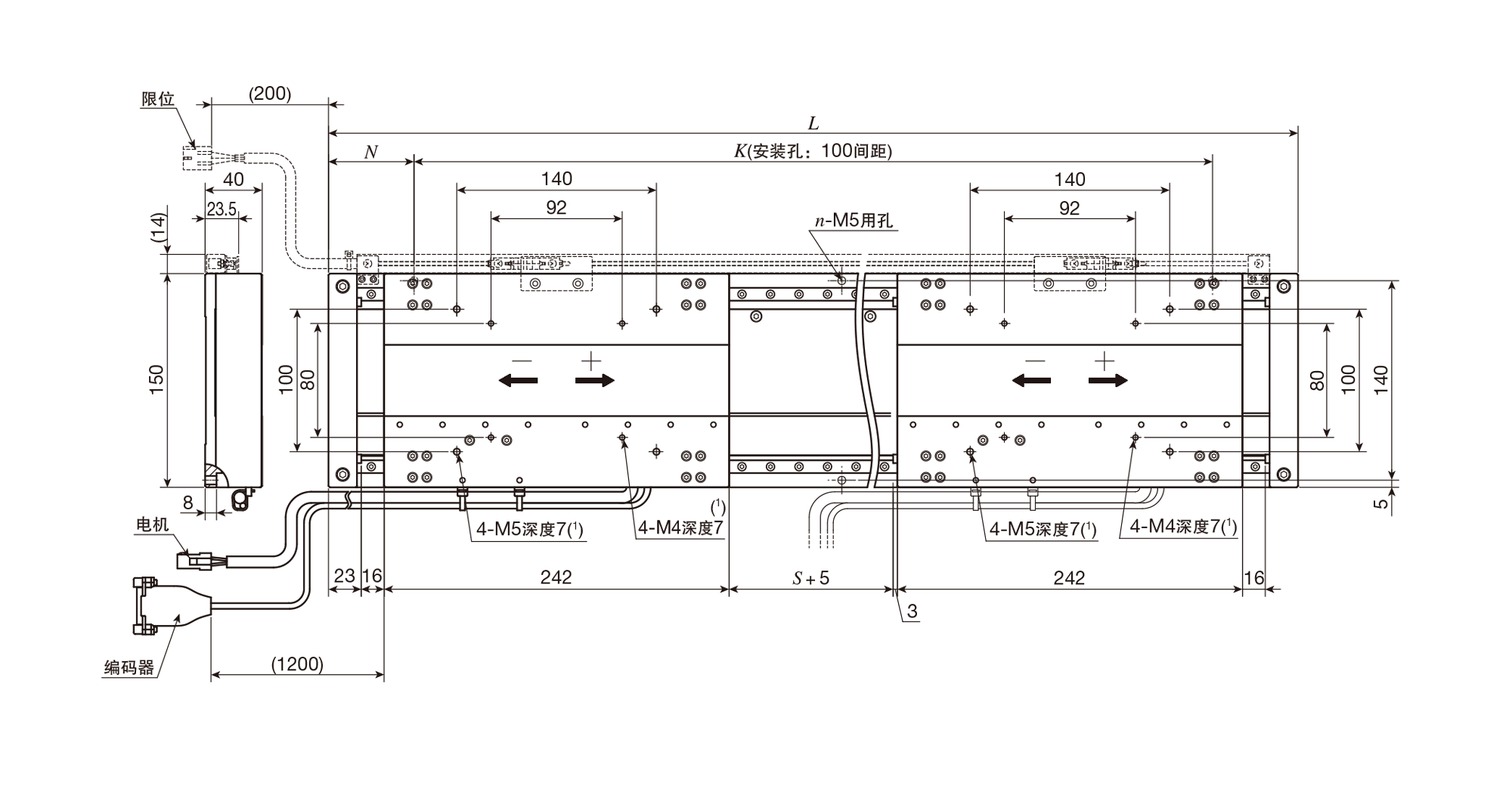

LT150CEGF/D 带护罩的单个工作台、高推力规格1
LT150CETF/D 带护罩的单个工作台、高推力规格2
单位 mm
| 公称型号 | 行程长度 S（1） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－ 400/D | 400 | 720 | 60 | 600 | 14 | 14.8 | 2.4 |
| LT150CEGF－600/D | 600 | 920 | 60 | 800 | 18 | 18.1 | |
| LT150CEGF－800/D | 800 | 1120 | 60 | 1000 | 22 | 21.5 | |
| LT150CEGF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 24.8 | |
| LT150CEGF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 28.2 | |
| LT150CETF－400/D | 400 | 720 | 60 | 600 | 14 | 15.3 | |
| LT150CETF－600/D | 600 | 920 | 60 | 800 | 18 | 18.7 | |
| LT150CETF－800/D | 800 | 1120 | 60 | 1000 | 22 | 22.5 | |
| LT150CETF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 25.7 | |
| LT150CETF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 29.2 | |
| 注（1） | 关于其他行程长度，请向IKO咨询。 |
| 备注 | 尺寸图中的虚线部分表示带传感器的规格/SC。 |

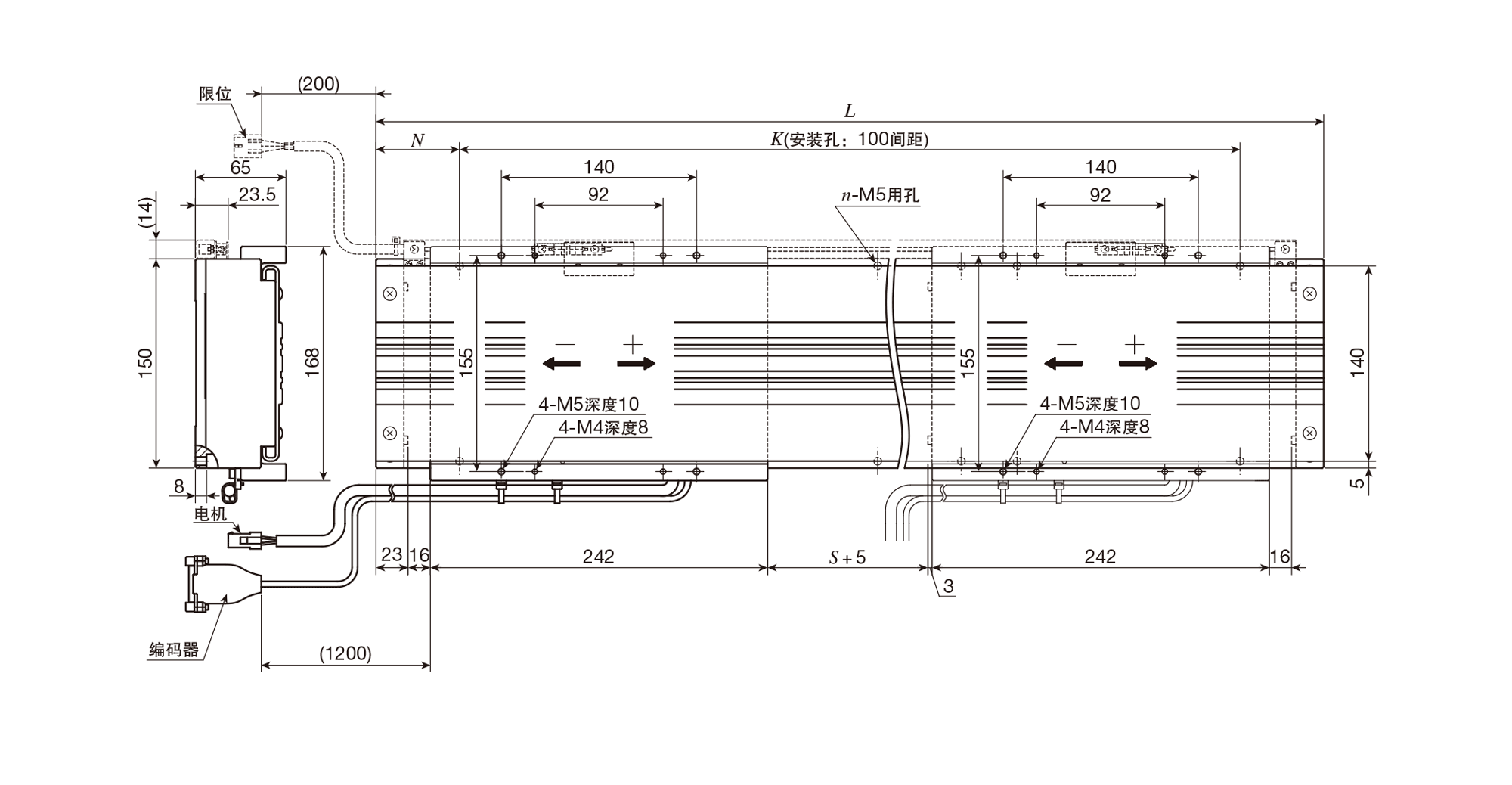

LT150CEGF/DT2 带护罩的两个工作台、高推力规格1
LT150CETF/DT2 带护罩的两个工作台、高推力规格2
单位 mm
| 公称型号 | 行程长度 S（1） |
全长 L |
底座安装孔 | 工作台总质量 Kg |
可动部质量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－350/DT2 | 350 | 920 | 60 | 800 | 18 | 20.5 | 2.4 |
| LT150CEGF－550/DT2 | 550 | 1120 | 60 | 1000 | 22 | 23.9 | |
| LT150CEGF－750/DT2 | 750 | 1320 | 60 | 1200 | 26 | 27.3 | |
| LT150CEGF－950/DT2 | 950 | 1520 | 60 | 1400 | 30 | 30.6 | |
| LT150CETF－350/DT2 | 350 | 920 | 60 | 800 | 21 | 20.5 | |
| LT150CETF－550/DT2 | 550 | 1120 | 60 | 1000 | 24.5 | 23.9 | |
| LT150CETF－750/DT2 | 750 | 1320 | 60 | 1200 | 28 | 27.3 | |
| LT150CETF－950/DT2 | 950 | 1520 | 60 | 1400 | 31.5 | 30.6 | |
| 注（1） | 关于其他行程长度，请向IKO咨询。 |
| 备注 | 尺寸图中的虚线部分表示带传感器的规格/SC。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
