치수

CT55/55 시리즈의 치수도입니다.

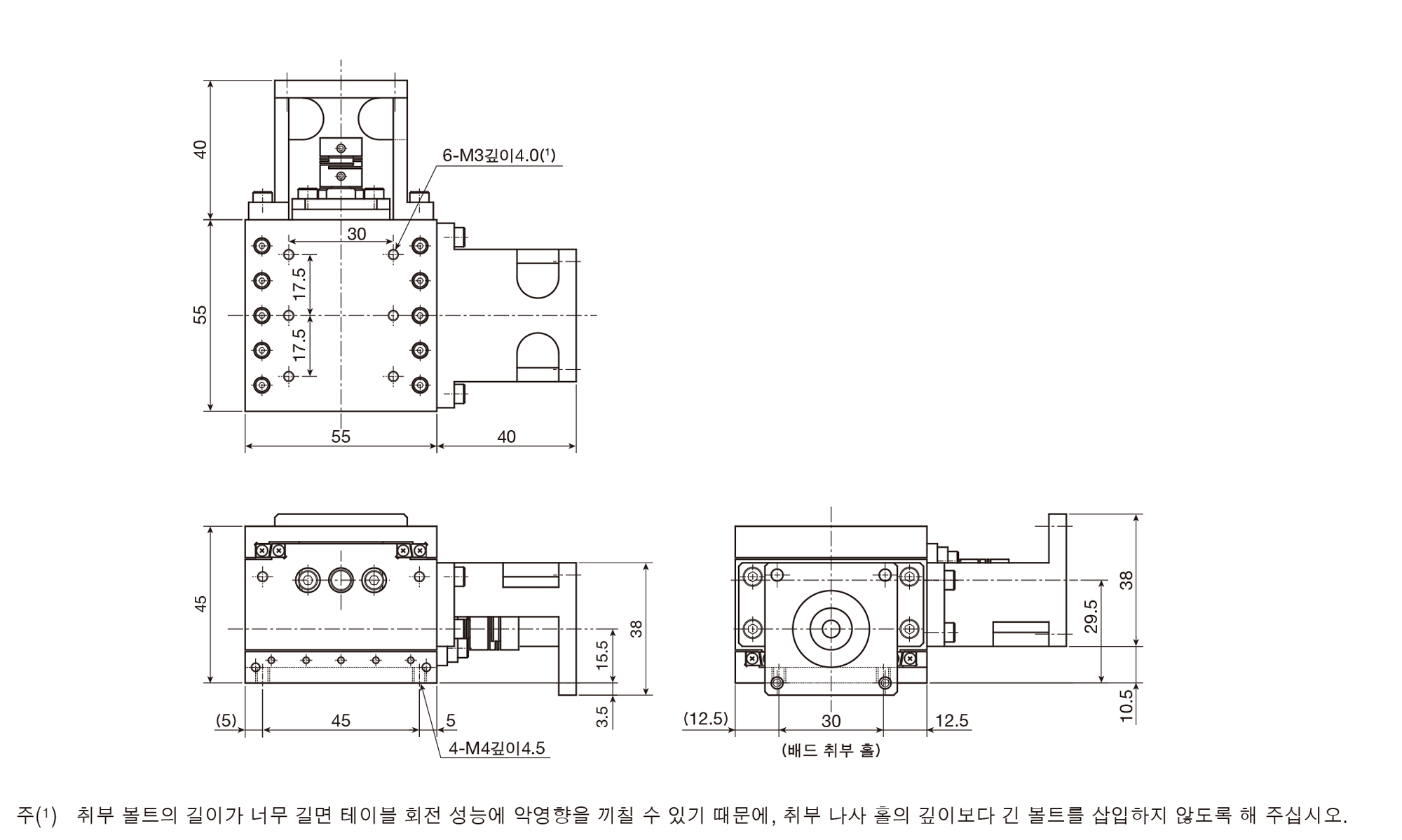

센서 없는 사양

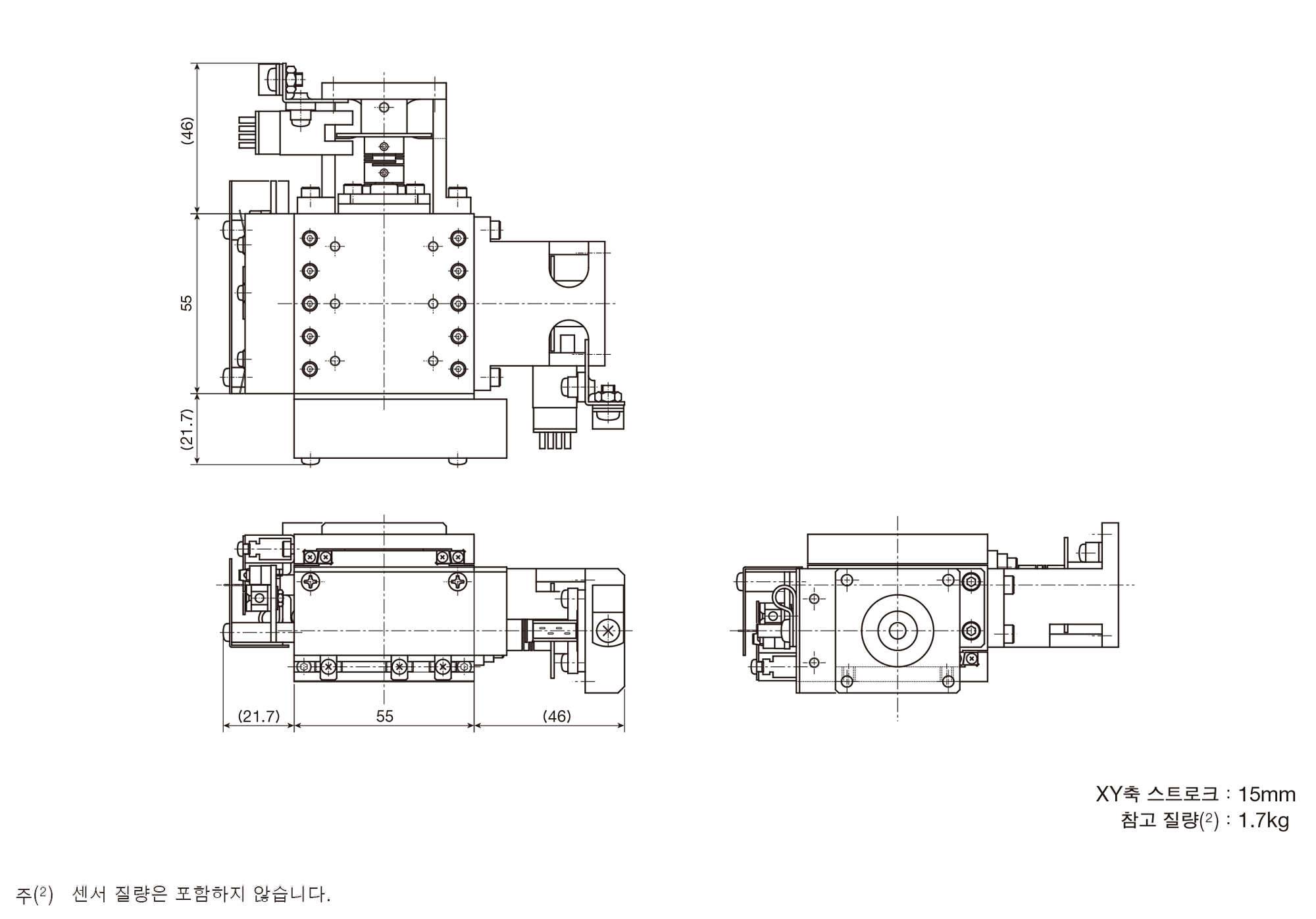

센서 부착 사양

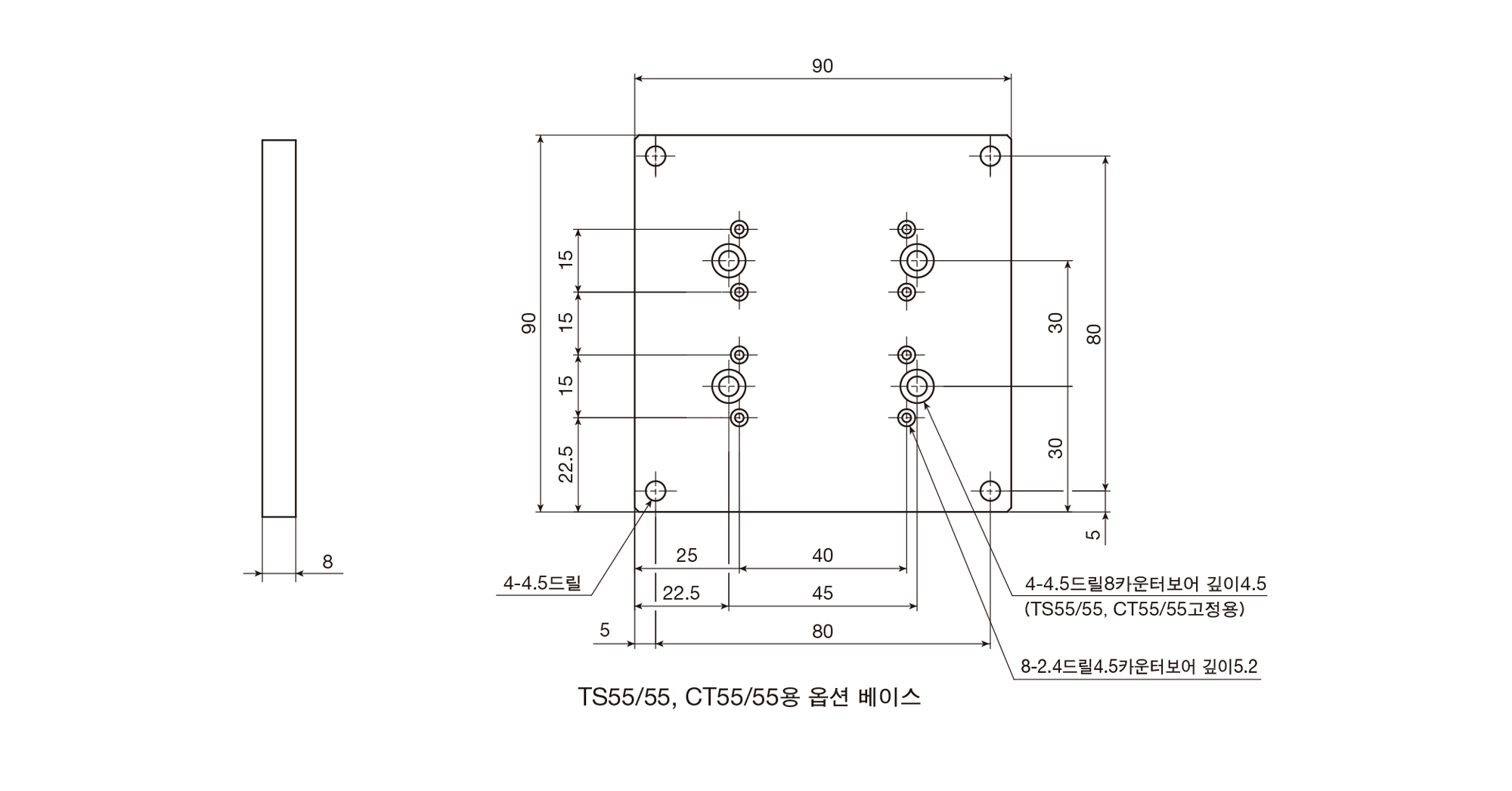

CT55/55용 옵션 베이스 치수

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TS・CT 특징

콤팩트 시리즈는 정밀한 직선운동베어링으로 오랜 기간 사용해 온 IKO크로스롤러웨이를 조합한 위치결정테이블입니다. 주철제로 고강성과 우수한 진동 감쇠 특성이 있는 슬라이드 테이블과 베드가, 정밀 볼스크류를 가진 구동기구와 조립되어 있습니다. 이 테이블은 고정도, 고강성 크로스롤러웨이의 콤팩트함을 이용하여, 낮은 단면 높이에도 높은 신뢰성과 정밀도를 얻을 수 있다는 특징이 있습니다.
콤팩트 시리즈에는 단축형과 2축형이 있으며, 고정도 위치결정이 요구되는 정밀측정기기, 정밀조립시스템 등의 용도에 폭넓게 사용되고 있습니다.
