치수

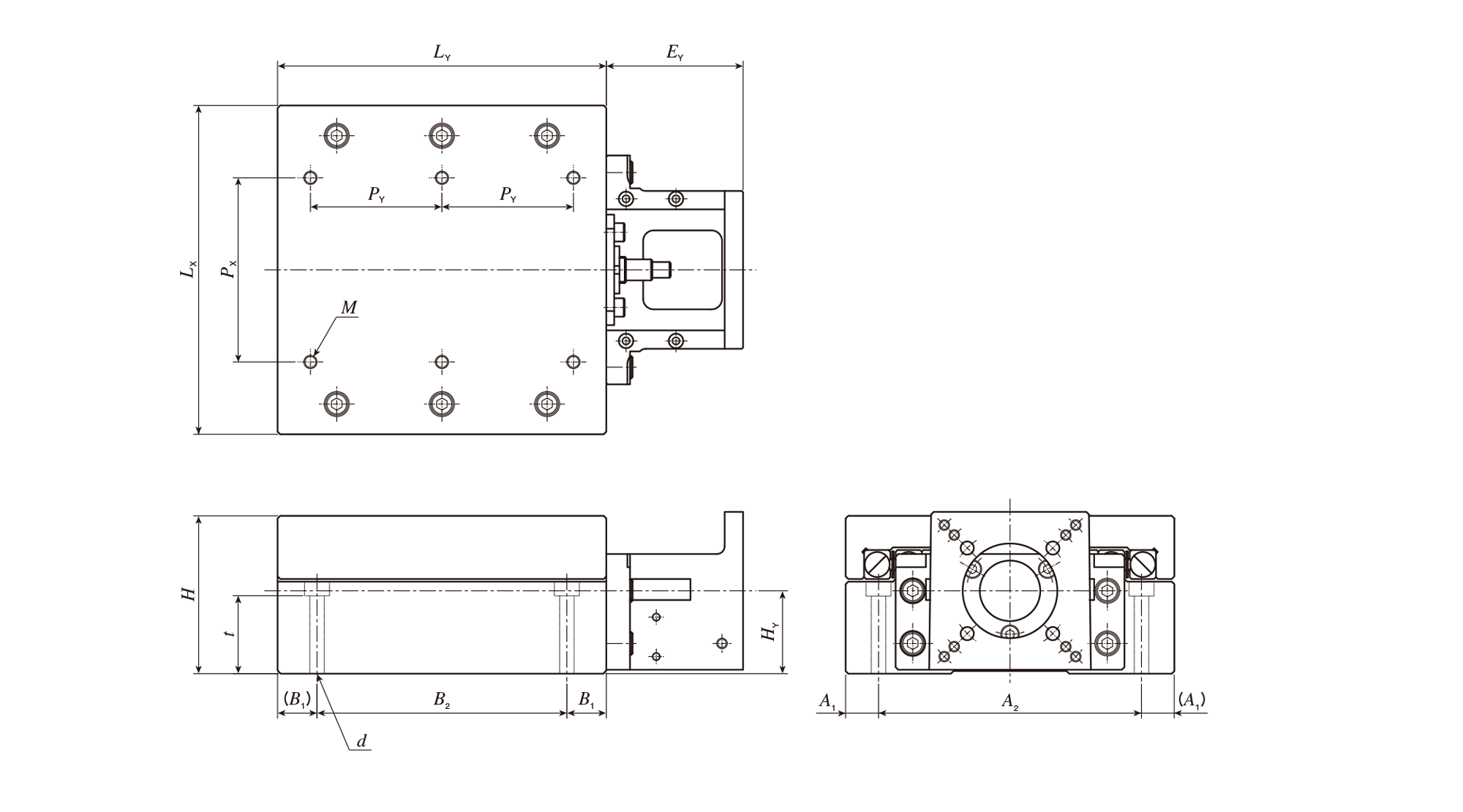

TS125/125 시리즈의 치수도입니다.

센서 없는 사양

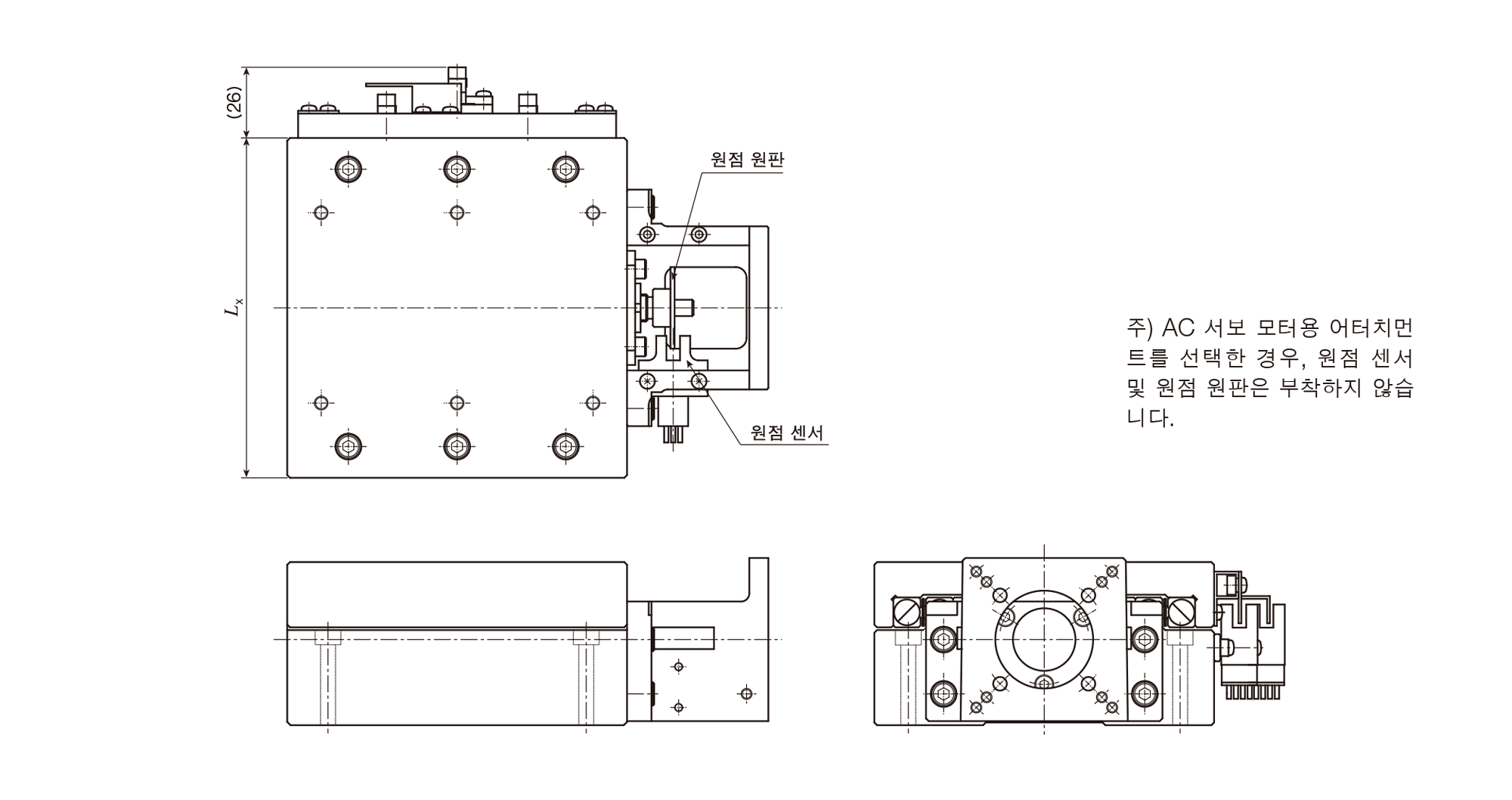

센서 부착 사양

단위 mm

호칭번호 테이블 치수 스트로크 EY 축심 높이
HY
LX LY H
TS125/125(1) 125 125 60 50 52 31.5
TS220/220 220 220 65 120 72 33.5

호칭번호 취부 볼트 배드 취부 관계 치수 참고 질량(2)
Kg
M(3) PX PY d t A1 A2 B1 B2
TS125/125(1) 6-M5깊이10 70 50 4-M5탭 29.6 12.5 100 15 95 7.5
TS220/220 6-M6깊이12 150 75 4-M6탭 27.5 20 180 20 180 16.0
주(1) 모터 브라켓은, 테이블 상면보다 1.5mm 높게 되어 있습니다.
 (2) 센서 질량은 포함하지 않습니다.
 (3) 취부 볼트의 길이가 너무 길면 테이블 회전 성능에 악영향을 끼칠 수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TS・CT 특징

콤팩트 시리즈는 정밀한 직선운동베어링으로 오랜 기간 사용해 온 IKO크로스롤러웨이를 조합한 위치결정테이블입니다. 주철제로 고강성과 우수한 진동 감쇠 특성이 있는 슬라이드 테이블과 베드가, 정밀 볼스크류를 가진 구동기구와 조립되어 있습니다. 이 테이블은 고정도, 고강성 크로스롤러웨이의 콤팩트함을 이용하여, 낮은 단면 높이에도 높은 신뢰성과 정밀도를 얻을 수 있다는 특징이 있습니다.
콤팩트 시리즈에는 단축형과 2축형이 있으며, 고정도 위치결정이 요구되는 정밀측정기기, 정밀조립시스템 등의 용도에 폭넓게 사용되고 있습니다.

리니어 모터 구동 타입

볼스크류 구동 타입

테이블웜 기어 구동웜 타입

타이밍 벨트 구동 타입
