치수
TS220/220 시리즈의 치수도입니다.

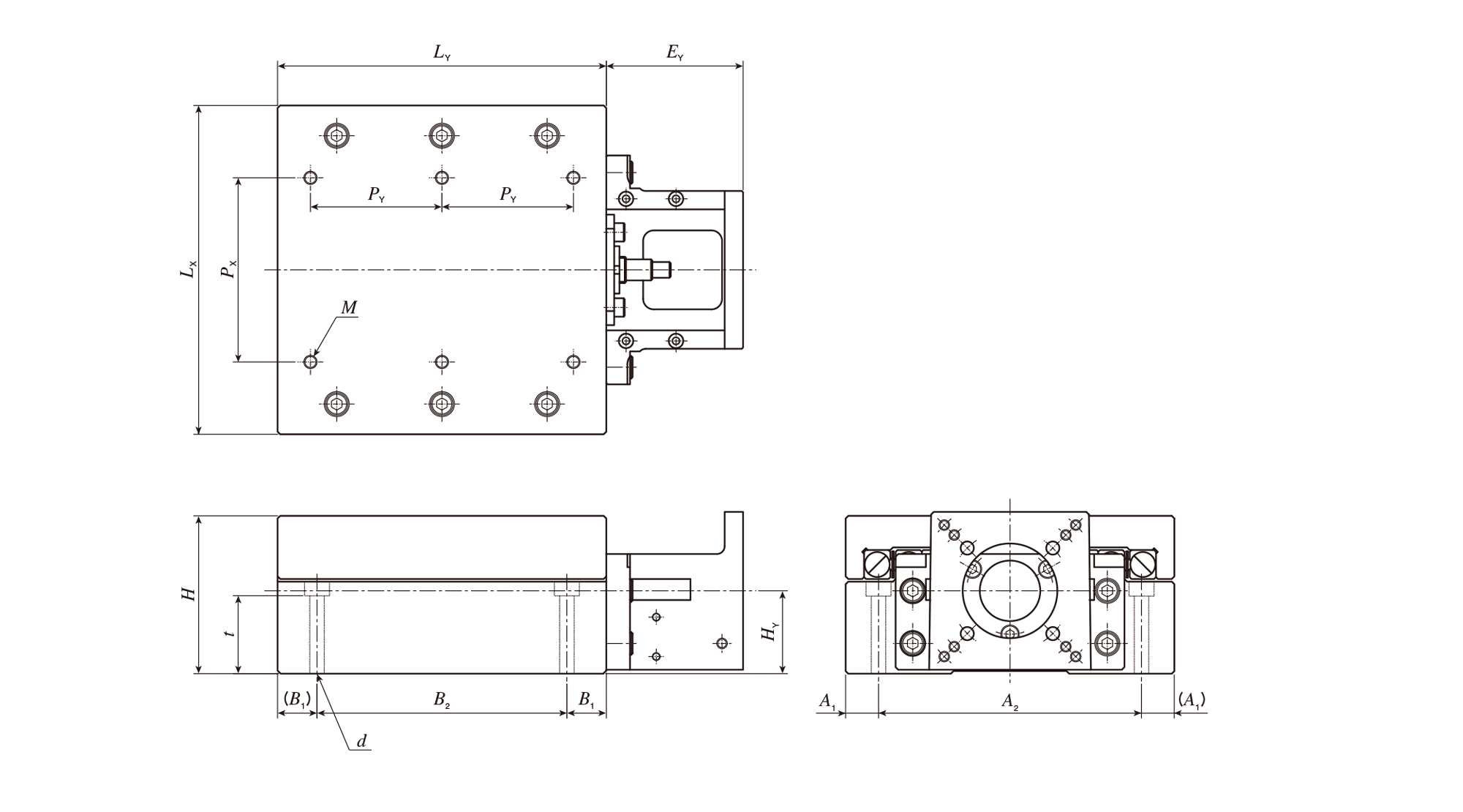

센서 없는 사양

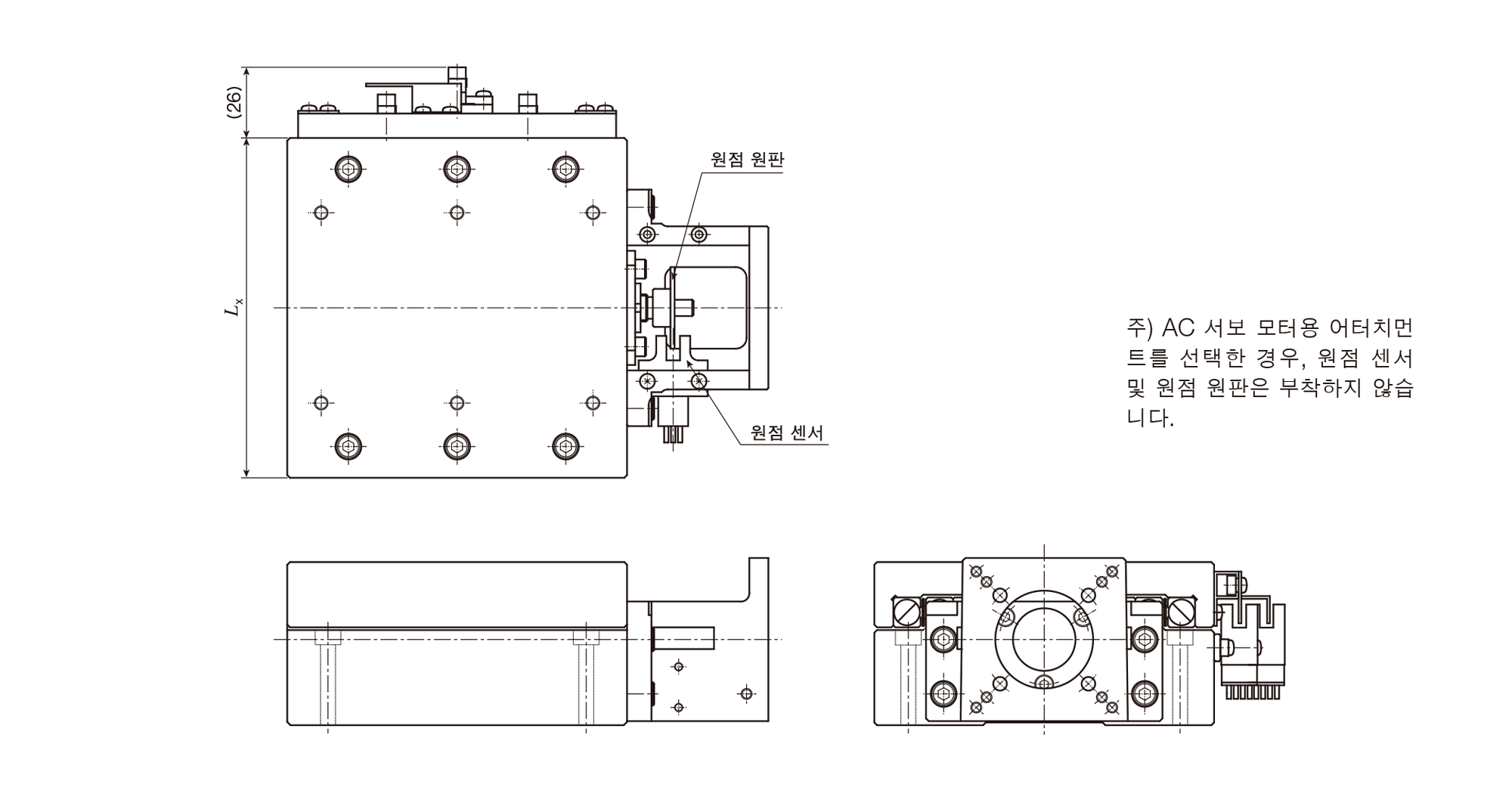

센서 부착 사양
단위 mm
| 호칭번호 | 테이블 치수 | 스트로크 | EY | 축심 높이 HY |
||
|---|---|---|---|---|---|---|
| LX | LY | H | ||||
| TS125/125(1) | 125 | 125 | 60 | 50 | 52 | 31.5 |
| TS220/220 | 220 | 220 | 65 | 120 | 72 | 33.5 |
| 호칭번호 | 취부 볼트 | 배드 취부 관계 치수 | 참고 질량(2) Kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M(3) | PX | PY | d | t | A1 | A2 | B1 | B2 | ||
| TS125/125(1) | 6-M5깊이10 | 70 | 50 | 4-M5탭 | 29.6 | 12.5 | 100 | 15 | 95 | 7.5 |
| TS220/220 | 6-M6깊이12 | 150 | 75 | 4-M6탭 | 27.5 | 20 | 180 | 20 | 180 | 16.0 |
| 주(1) | 모터 브라켓은, 테이블 상면보다 1.5mm 높게 되어 있습니다. |
| (2) | 센서 질량은 포함하지 않습니다. |
| (3) | 취부 볼트의 길이가 너무 길면 테이블 회전 성능에 악영향을 끼칠 수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
