시스템 구성도
나노리니어 NT30V에는 드라이버로 파나소닉㈜ 제품 MVDL이 준비되어 있으며, 펄스열 사양 및 모션 네트워크 EtherCAT, RTEX에 대응합니다. 각 드라이버의 종류와 시스템 구성은 아래 표를 참고하시기 바랍니다. 또한 위에 기재된 드라이버 이외도 사용할 수 있습니다. 필요한 경우는 IKO에 문의하여 주십시오.

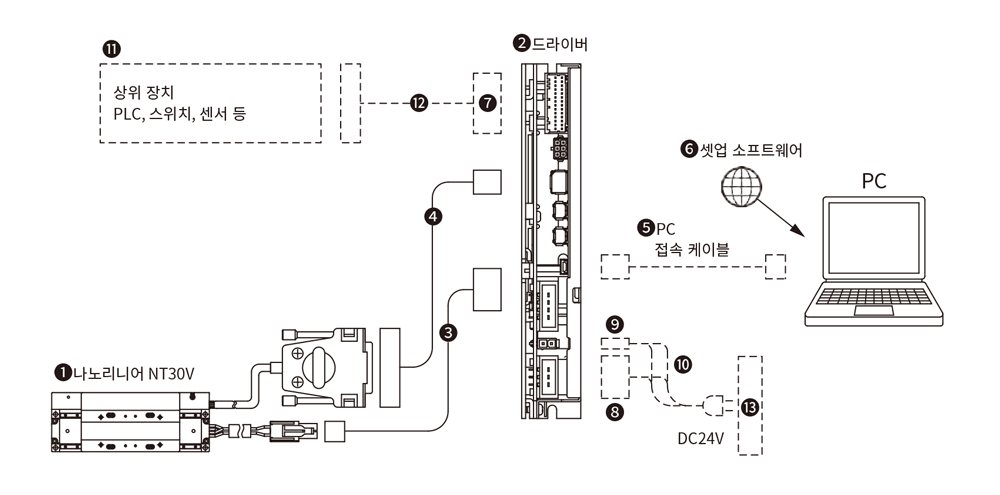

NT30V 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 | |
|---|---|---|---|
| ① | 나노리니어 NT…V | NT30V | |
| ② | 드라이버 | MVDLN2CSM | 펄스열 |
| MVDLN2CNL | RTEX | ||
| MVDLN2CBL | EtherCAT | ||
| ③ | 모터 중계 케이블 | TAE20X5-AM03 | |
| ④ | 엔코더 중계 케이블 | TAE20W9-EC02 | |
| ⑤ | PC 접속 케이블 | USB mini B 케이블고객사에서 준비하여 주십시오. | |
| ⑥ | 셋업 소프트웨어 | PANATERM 파나소닉㈜ 웹사이트에서 다운로드하십시오. | |
| ⑦ | 입출력 신호용 커넥터 | TE Connectivity Japan 합동회사 제품 1-1827863-4(하우징) 1827587-2(컨텍트)고객사에서 준비하여 주십시오. | |
| ⑧ | 전원 커넥터(XA-1) | 일본 압착단자제조㈜ 제품 F31FSS-03V-KX(하우징) SF3F-41GF-P2.0(컨텍트)고객사에서 준비하여 주십시오. | |
| ⑨ | 전원 커넥터(XA-2) | 일본 몰렉스 합동회사 제품 5557-02R-210(하우징) 5556-PBGSPL(컨텍트)고객사에서 준비하여 주십시오. | |
| ⑩ | 전원 케이블 | 고객사에서 준비하여 주십시오. | |
| ⑪ | 상위 장치 | ||
| ⑫ | 상위 장치 접속 케이블 | ||
| ⑬ | DC24V 전원 | ||
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
