시스템 구성도
NT80V는 형식별로 전용 드라이버가 준비되어 있으며 사용하는 드라이버에 따라 시스템 구성이 달라집니다.각 드라이버의 시스템 구성은 다음과 같습니다.

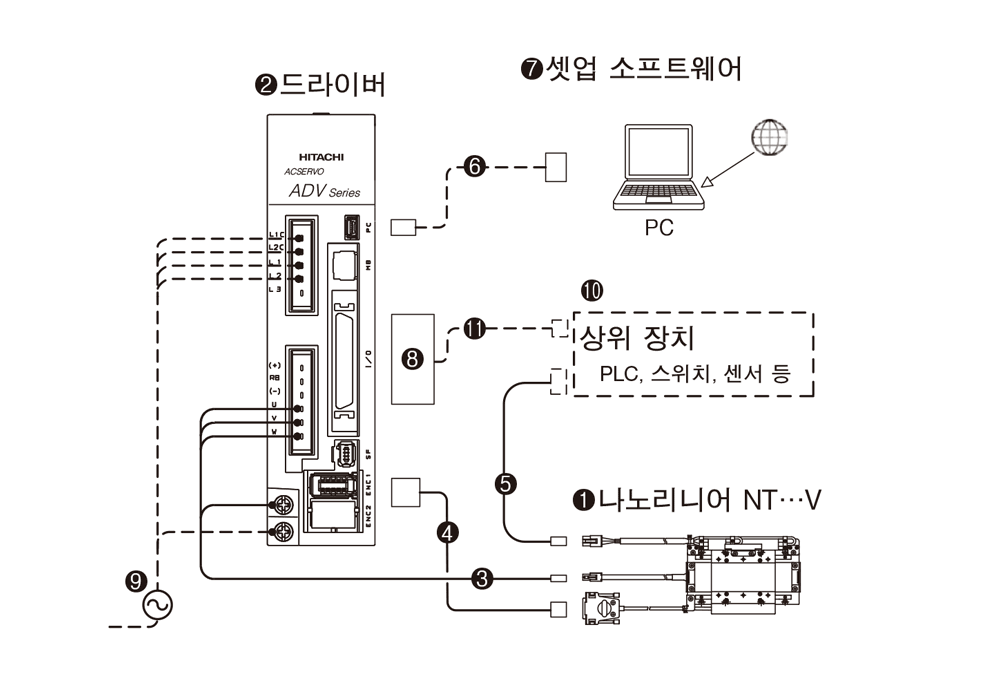

드라이버 ADVA를 사용한 NT80V의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ③ | 모터 중계 케이블 (3m)(1) |
TAE20V3-AM03 |
| ④ | 엔코더 중계 케이블 (2m)(1) |
TAE20V4-EC02 |
| ⑤ | 센서 중계 케이블(2) | TAE10V8-LC□□ |
| ⑥ | PC 접속 케이블 | USB mini B 케이블 고객사에서 준비하여 주십시오. |
| ⑦ | 셋업 소프트웨어 | ProDriveNext ㈜히타치산기시스템 웹사이트 로 부터 다운로드하여 주십시오. |
| ⑧ | I/O 커넥터 | TAE20R5-CN(3) |
| ⑨ | 전원 케이블 | 고객사에서 준비하여 주십시오. |
| ⑩ | 상위 장치 | |
| ⑪ | I/O 커넥터 연결 케이블 |
| 주(1) | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| (2) | 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다. |
| (3) | I/O 컨넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(컨넥터)와 10350-52F0-008(커버)의 조합품 입니다. |

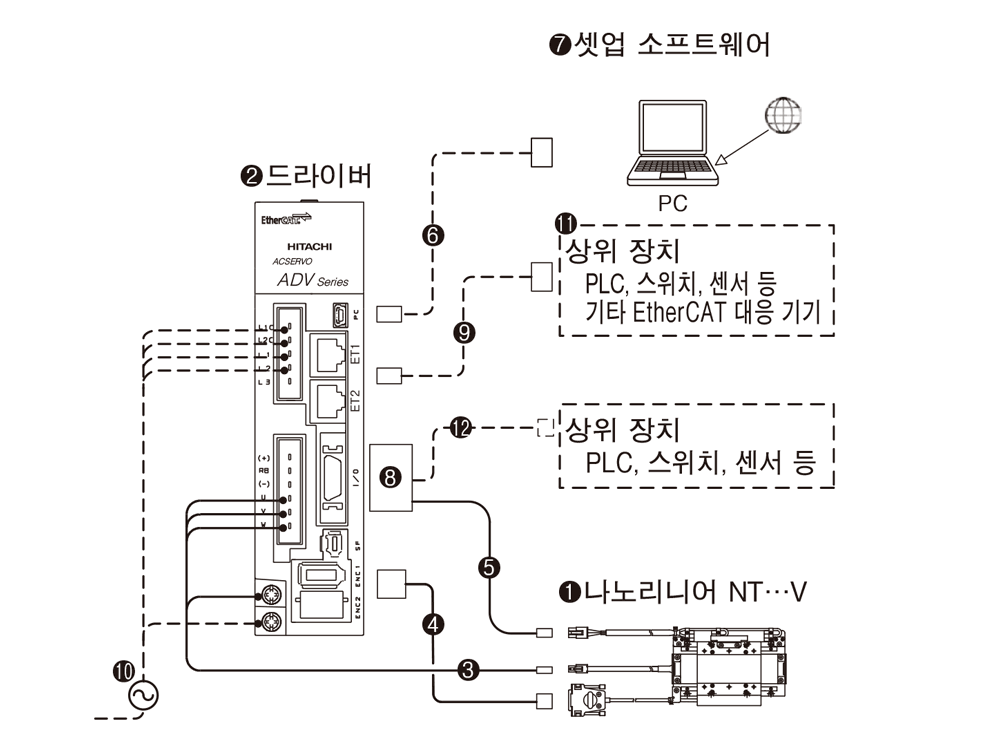

드라이버 ADVA…EC를 사용한 NT80V의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ③ | 모터 중계 케이블 (3m)(1) |
TAE20V3-AM03 |
| ④ | 엔코더 중계 케이블 (2m)(1) |
TAE20V4-EC02 |
| ⑤ | 센서 중계 케이블(2) | TAE10V8-LC□□ |
| ⑥ | PC 접속 케이블 | USB mini B 케이블 고객사에서 준비하여 주십시오. |
| ⑦ | 셋업 소프트웨어 | ProDriveNext ㈜히타치산기시스템 웹사이트 로 부터 다운로드하여 주십시오. |
| ⑧ | I/O 커넥터 | TAE20V5-CN(3) |
| ⑨ | Ethernet 케이블 | 고객사에서 준비하여 주십시오. |
| ⑩ | 전원 케이블 | |
| ⑪ | 상위 장치 | |
| ⑫ | I/O 커넥터 연결 케이블 |
| 주(1) | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| (2) | 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다. |
| (3) | I/O 컨넥터 TAE20V5-CN은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다. |

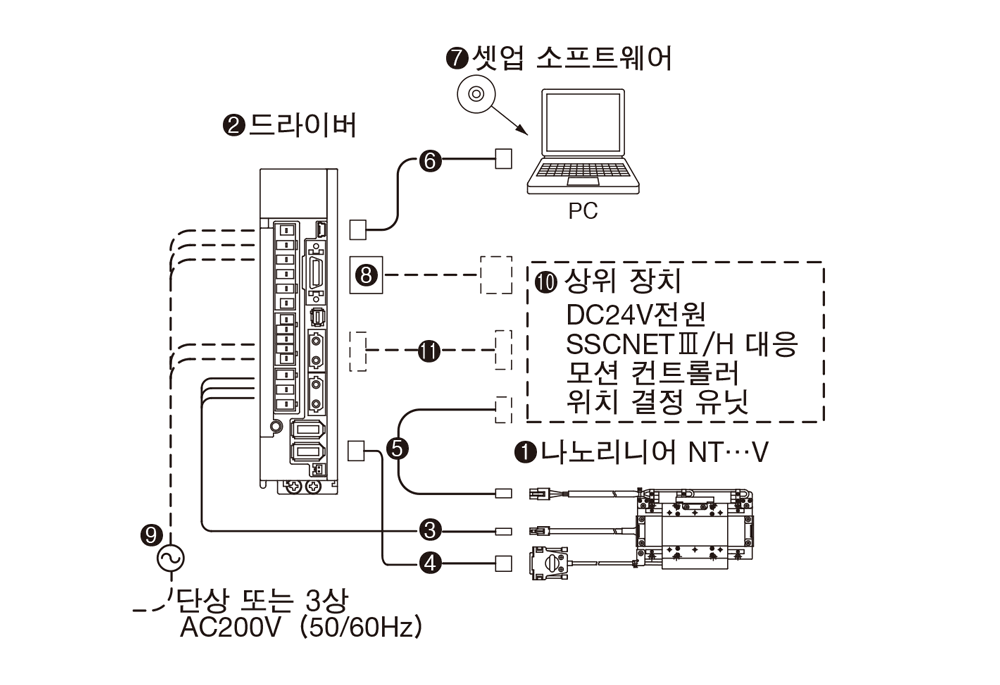

드라이버 MR-J4-10B를 사용한 NT80V의 시스템 구성(SSCNETⅢ/H 대응)
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ③ | 모터 중계 케이블 (3m)(1) |
TAE20V3-AM03 |
| ④ | 엔코더 중계 케이블 (2m)(1) |
TAE20V4-EC02 |
| ⑤ | 센서 중계 케이블(2) | TAE10V8-LC□□ |
| ⑥ | PC 접속 케이블(3m) | MR-J3USBCBL3M |
| ⑦ | 셋업 소프트웨어 | SW1DNC-MRC2-J |
| ⑧ | 입출력 접속용 컨넥터 | MR-CCN1(3) |
| ⑨ | 전원 케이블 | 고객사에서 준비하여 주십시오. |
| ⑩ | 상위 장치(4) | |
| ⑪ | SSCNETⅢ/H 접속 케이블 |
| 주(1) | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| (2) | 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다. |
| (3) | 입출력 접속용 컨넥터 MR-CCN1은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다. |
| (4) | 상위 장치는 미쯔비시전기㈜ SSCNETⅢ/H 대응 모션 컨트롤러, 위치 결정 유닛, DC24V 전원이 됩니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
