시스템 구성도

NT55V는 형식별로 전용 드라이버가 준비되어 있으며 사용하는 드라이버에 따라 시스템 구성이 달라집니다.각 드라이버의 시스템 구성은 다음과 같습니다

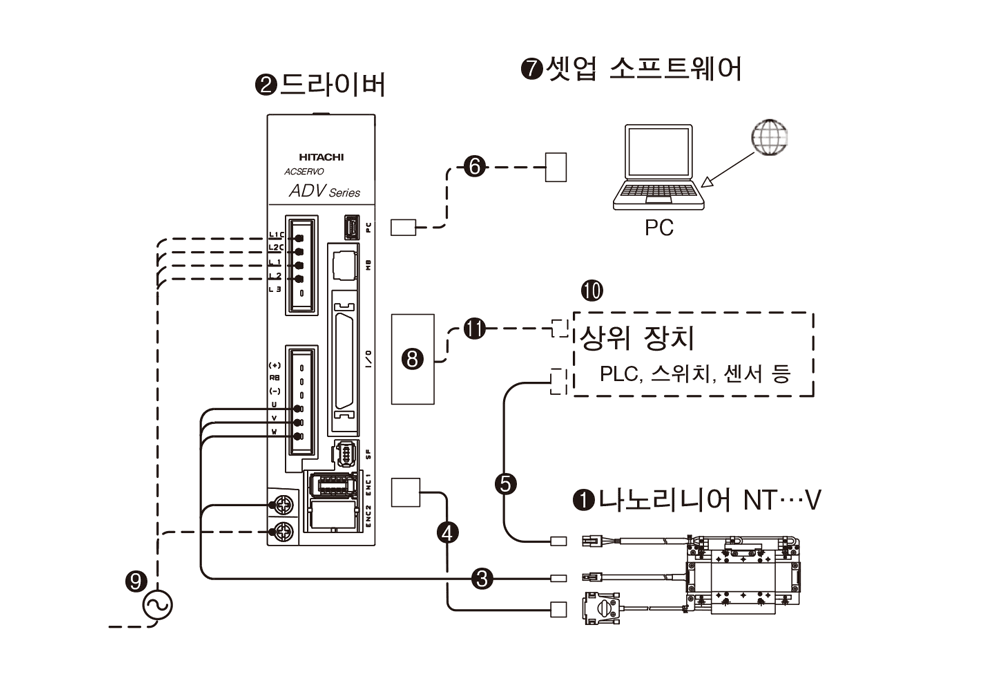

드라이버 ADVA를 사용한 NT55V의 시스템 구성

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
모터 중계 케이블
(3m)(*1)
TAE20V3-AM03
엔코더 중계 케이블
(2m)(1)
TAE20V4-EC02
센서 중계 케이블(2) TAE10V8-LC□□
PC 접속 케이블 USB mini B 케이블
고객사에서 준비하여 주십시오.
셋업 소프트웨어 ProDriveNext
㈜히타치산기시스템 웹사이트
로 부터 다운로드하여 주십시오.
I/O 커넥터 TAE20R5-CN(3)
전원 케이블 고객사에서 준비하여 주십시오.
상위 장치
I/O 커넥터 연결 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다.
 (3) I/O 컨넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(컨넥터)와 10350-52F0-008(커버)의 조합품 입니다.

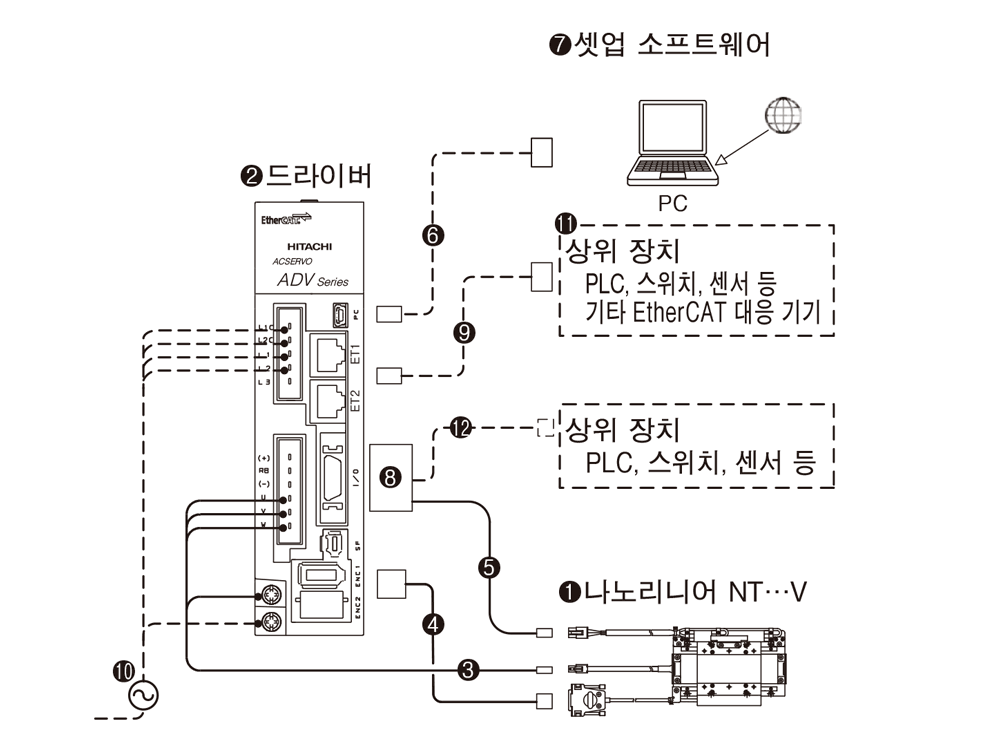

드라이버 ADVA…EC를 사용한 NT55V의 시스템 구성

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
모터 중계 케이블
(3m)(1)
TAE20V3-AM03
엔코더 중계 케이블
(2m)(1)
TAE20V4-EC02
센서 중계 케이블(2) TAE10V8-LC□□
PC 접속 케이블 USB mini B 케이블
고객사에서 준비하여 주십시오.
셋업 소프트웨어 ProDriveNext
㈜히타치산기시스템 웹사이트
로 부터 다운로드하여 주십시오.
I/O 커넥터 TAE20V5-CN(3)
Ethernet 케이블 고객사에서 준비하여 주십시오.
전원 케이블
상위 장치
I/O 커넥터 연결 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다.
 (3) I/O 컨넥터 TAE20V5-CN은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다.

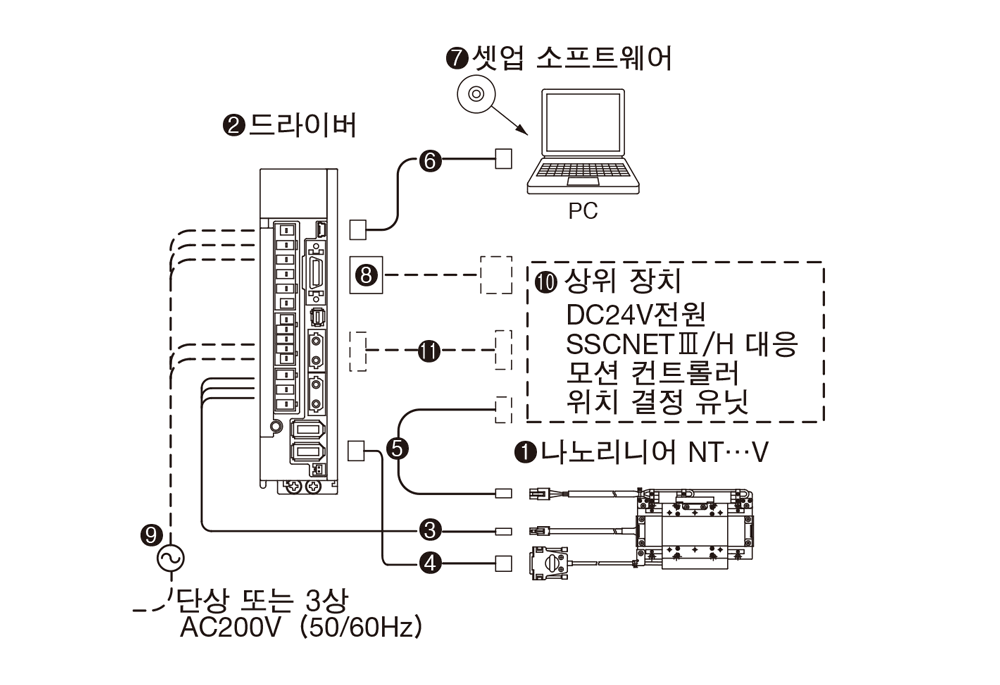

드라이버 MR-J4-10B를 사용한 NT55V의 시스템 구성(SSCNETⅢ/H 대응)

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
모터 중계 케이블
(3m)(1)
TAE20V3-AM03
엔코더 중계 케이블
(2m)(1)
TAE20V4-EC02
센서 중계 케이블(2) TAE10V8-LC□□
PC 접속 케이블(3m) MR-J3USBCBL3M
셋업 소프트웨어 SW1DNC-MRC2-J
입출력 접속용 컨넥터 MR-CCN1(3)
전원 케이블 고객사에서 준비하여 주십시오.
상위 장치(4)
SSCNETⅢ/H 접속 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다.
 (3) 입출력 접속용 컨넥터 MR-CCN1은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다.
 (4) 상위 장치는 미쯔비시전기㈜ SSCNETⅢ/H 대응 모션 컨트롤러, 위치 결정 유닛, DC24V 전원이 됩니다.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

NT・・・V 특징

나노리니어NT는 강제의 가동 테이블부에 마그네트와 광학식 리니어 엔코더용 스케일, 강제의 베드에 고정자 코일, 리니어 엔코더용 헤드 등을 배치한 기능미가 뛰어나고 콤팩트한 리니어 모터 테이블입니다.
테이블의 안내부에는 장기간 메인터넌스프리를 실현한 C루브 리니어웨이L을 채택하여 메인터넌스에 드는 시간과 비용의 절감에 공헌합니다.
가동자에는 고성능 네오디뮴 자석을 채택하여 초소형임에도 불구하고 최대 추력 36N을 발휘하므로 고속·고응답성의 위치결정이 가능해집니다. 또한, 기계적 접촉 부분은 리니어웨이뿐이므로 크린도가 높아집니다.
나노리니어NT는 반도체·액정 관련 제조장치나 크린 환경이 요구되는 검사장치 또는 조립장치 등의 콤팩트한 위치결정 기구로 최적입니다.
