시스템 구성도

얼라인먼트 스테이지 SA에는 전용 드라이버로서, ADVA와 MR-J4의 2시리즈가 준비되어 있으며, 사용하는 드라이버에 따라 시스템 구성이 달라집니다.
SA65DE의 시스템 구성은 다음과 같습니다.

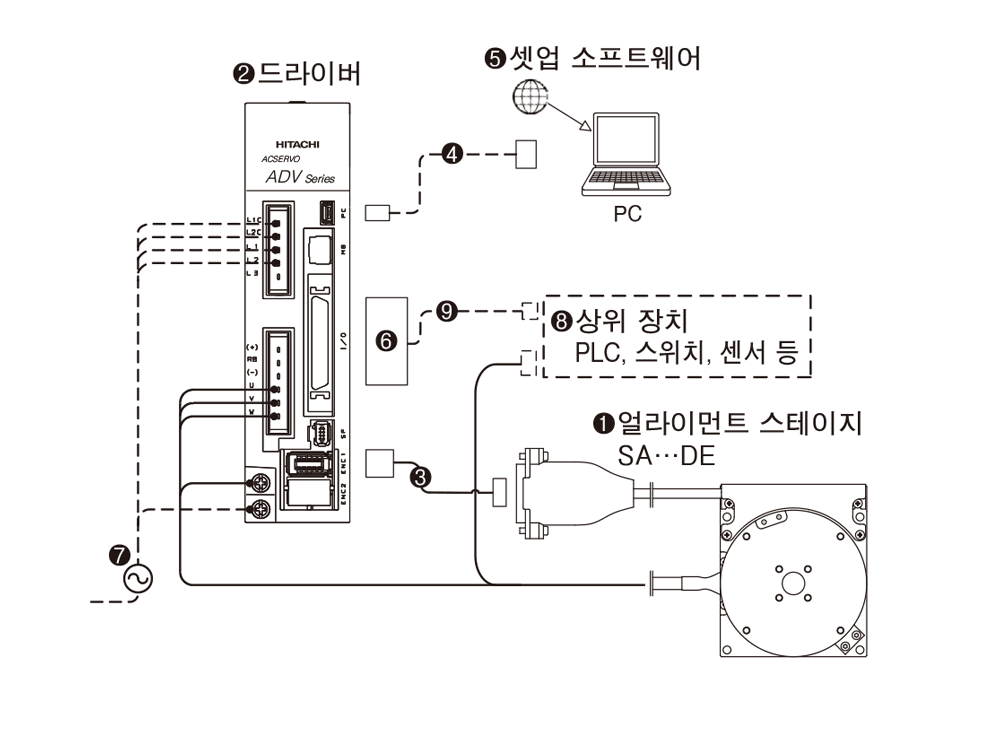

드라이버 ADVA를 사용한 SA65DE의 시스템 구성

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
엔코더 중계 케이블
(2m)(1)
TAE20V4-EC02
PC 접속 케이블 USB mini B 케이블
고객사에서 준비하여 주십시오.
셋업 소프트웨어 ProDriveNext
㈜히타치산기시스템 웹사이트
로 부터 다운로드하여 주십시오.
I/O 커넥터 TAE20R5-CN(2)
전원 케이블 고객사에서 준비하여 주십시오.
상위 장치
I/O 커넥터 연결 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) I/O 컨넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(컨넥터)와 10350-52F0-008(커버)의 조합품 입니다.

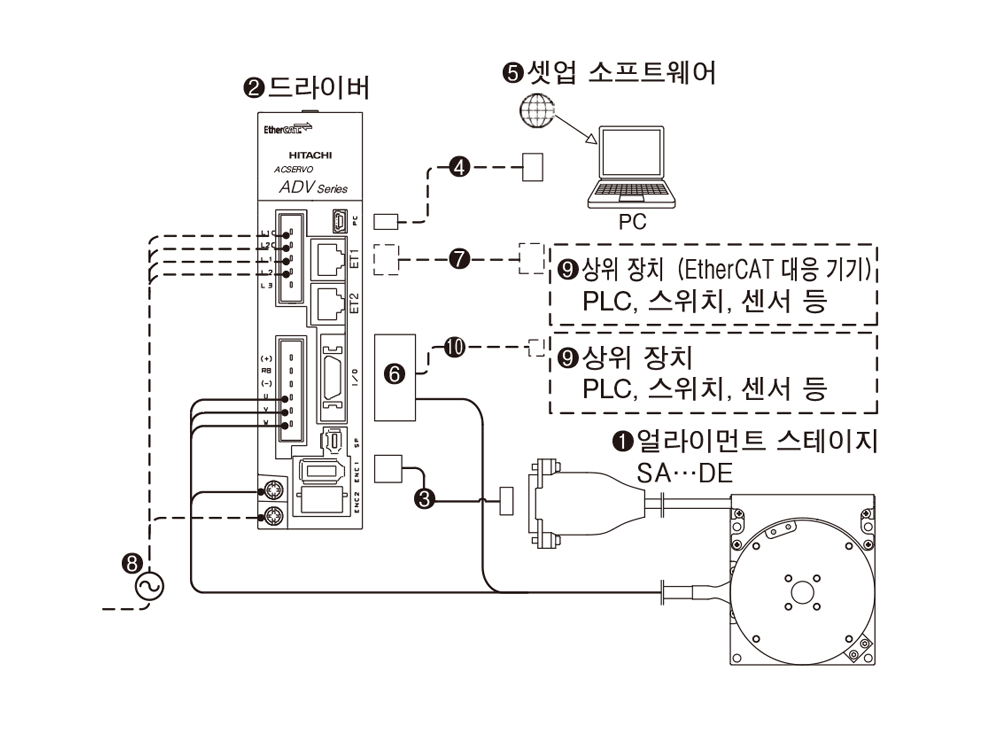

드라이버 ADVA…EC를 사용한 SA65DE, SA120DE의 시스템 구성

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
엔코더 중계 케이블
(2m)(1)
TAE20V4-EC02
PC 접속 케이블 USB mini B 케이블
고객사에서 준비하여 주십시오.
셋업 소프트웨어 ProDriveNext
㈜히타치산기시스템 웹사이트
로 부터 다운로드하여 주십시오.
I/O 커넥터 TAE20V5-CN(2)
Ethernet 케이블 고객사에서 준비하여 주십시오.
전원 케이블
상위 장치
I/O 커넥터 연결 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) I/O 컨넥터 TAE20V5-CN은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다.

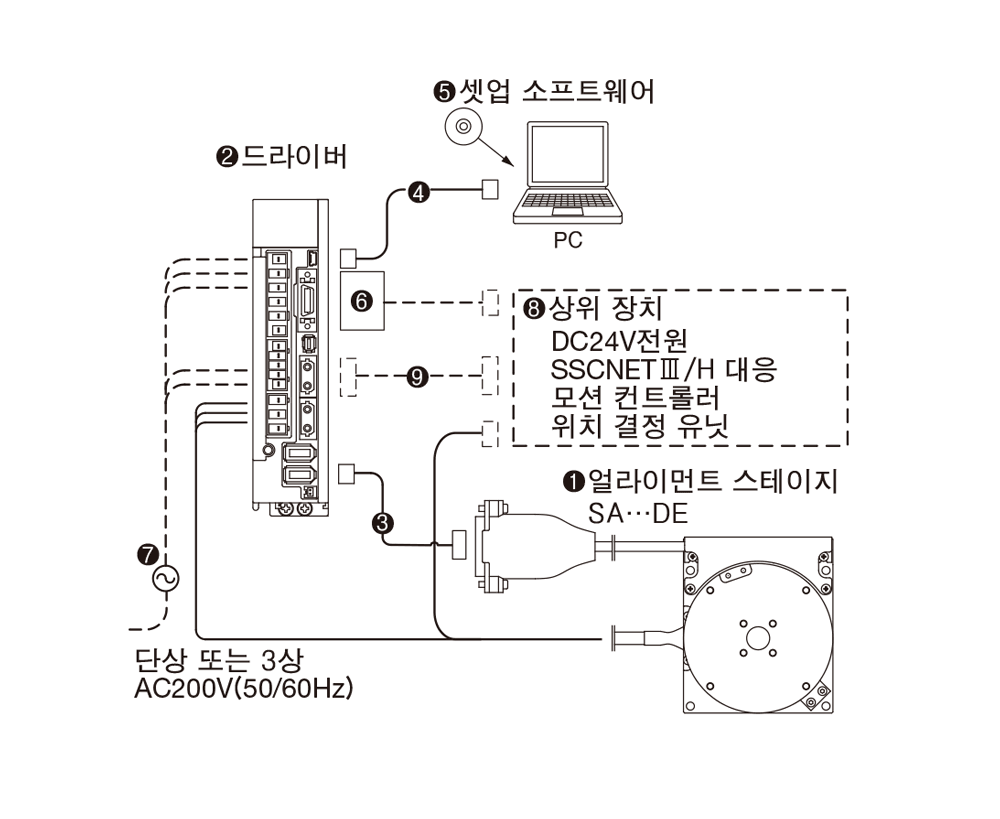

 드라이버 MR-J4-10B를 사용한 SA…DE의 시스템 구성(SSCNETⅢ/H 대응)

*이미지 클릭으로 확대 표시 가능

No. 명칭 호칭번호
엔코더 중계 케이블
(2m)(1)
TAE20V6-EC02
PC 접속 케이블(3m) MR-J3USBCBL3M
셋업 소프트웨어 SW1DNC-MRC2-J
입출력 접속용 컨넥터 MR-CCN1(2)
전원 케이블 고객사에서 준비하여 주십시오.
상위 장치(3)
SSCNETⅢ/H 접속 케이블
주(1) 특수한 케이블 길이는 IKO에 문의해 주십시오.
 (2) 입출력 접속용 컨넥터 MR-CCN1은, 쓰리엠 재팬㈜ 10120-3000PE(컨넥터)와 10320-52F0-008(커버)의 조합품 입니다.
 (3) 상위 장치는 미쯔비시전기㈜ SSCNETⅢ/H 대응 모션 컨트롤러, 위치 결정 유닛, DC24V 전원이 됩니다.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

SA 특징

IKO얼라이먼트스테이지 다이렉트 드라이브형 SA・・・DE는, 직선운동베어링에 IKO C-루브 리니어웨이 L을 사용하였고, 회전안내부는 IKO 크로스롤러베어링, 구동부는 직접구동방식 시스템을 각각 사용하였습니다. 얼라이먼트스테이지 는 낮은 단면과 콤팩트한 XYθ운동을 실현하였습니다. 고해상도 리니어 엔코더와 풀 클로즈드 루프 (full closed loop) 제어를 조합함으로써, 얼라이먼트스테이지 SA・・・DE가 백래시 없이 고정도의 위치결정 작동이 가능하게 되었습니다.
반도체나 액정 관련 제조장비와 같이 이미지 처리에 사용되는 정렬장치, 또는 깨끗한 환경이 요구되는 측정장치와 검사기기의 위치결정 기구로 최적입니다.
