치수
TM15 시리즈의 치수도입니다.

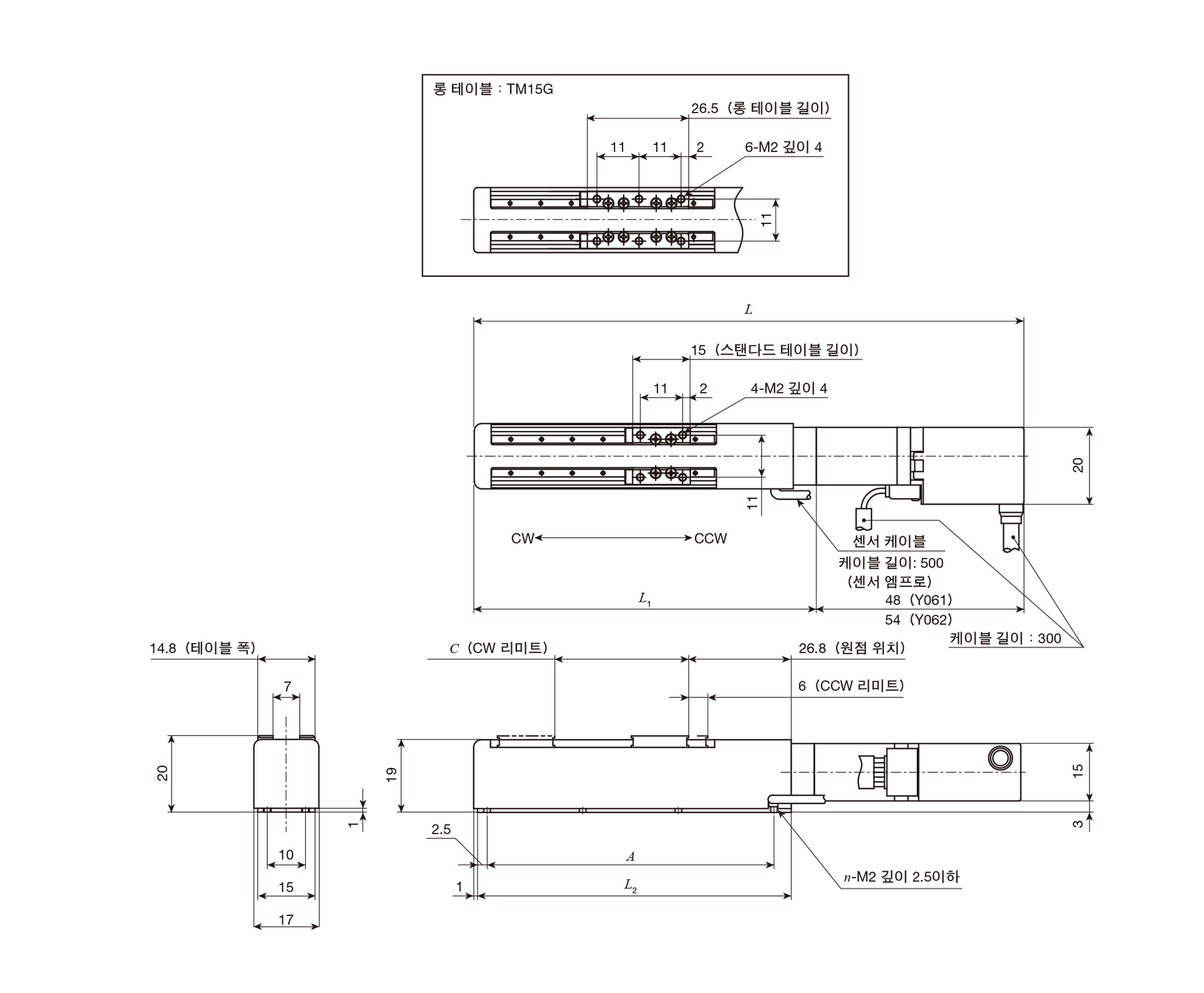

AC 서보 모터 사양
단위 mm
| 형식과 크기 | 스트로크 치수 | 테이블 치수 | 질량（1） （참고） Kg |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 유효 스트로크（2） | CW 리미트 위치 C |
전장 L | L1 | L2 | 배드 취부 홀 | ||||
| Y061 | Y062 | A（갯수×피치） | n | ||||||
| TM15 -20 | 20 | 16 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 36 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 56 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 4.5 | 117 | 123 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 24.5 | 137 | 143 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 44.5 | 157 | 163 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 주（1） | Y061을 지정한 경우의 값입니다. Y062를 지정한 경우는 0.01kg 증가합니다. |
| （2） | 센서 위치는 조정할 수 없습니다. 유효 스트로크는. 리미트 센서간의 확실히 확보 가능한 스트로크를 표시합니다. |
| 비고 | 수지제 테이블 커버를 사용하고 있지만, 스텐레스강제 테이블 커버 제작 대응도 가능합니다. 필요하신 경우, IKO에 문의해 주십시오. |

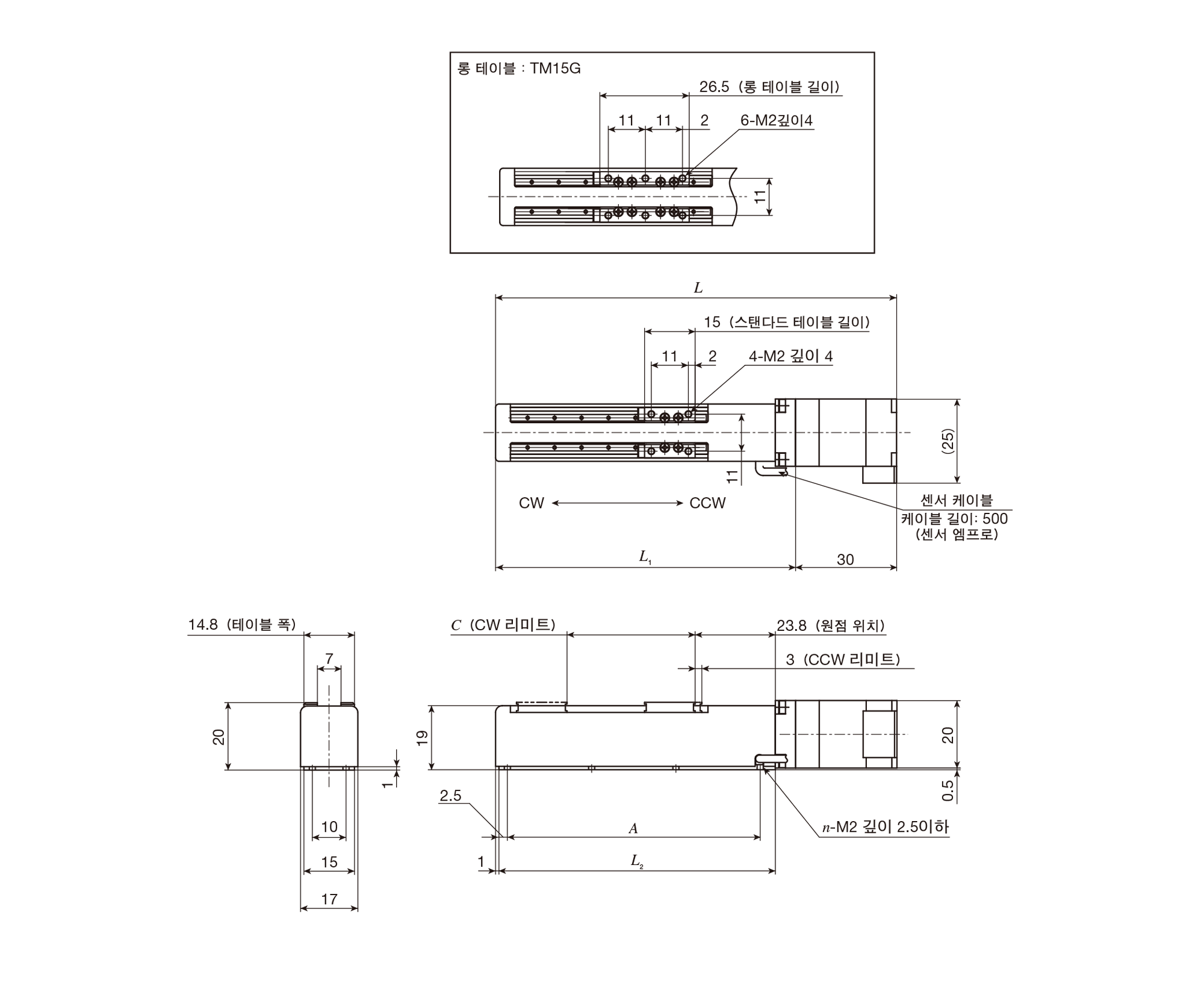

스텝핑 모터 사양
단위 mm
| 형식과 크기 | 스트로크 치수 | 테이블 치수 | 질량 （참고） Kg |
|||||
|---|---|---|---|---|---|---|---|---|
| 유효 스트로크（1） | CW 리미트 위치 C |
전장 L | L1 | L2 | 배드 취부 홀 | |||
| A（갯수×피치） | n | |||||||
| TM15 -20 | 20 | 19 | 99 | 69 | 62 | 50(2x25) | 6 | 0.15 |
| TM15 -40 | 40 | 39 | 119 | 89 | 82 | 75(3x25) | 8 | 0.16 |
| TM15 -60 | 60 | 59 | 139 | 109 | 102 | 96(4x24) | 10 | 0.17 |
| TM15G-10 | 10 | 7.5 | 99 | 69 | 62 | 50(2x25) | 6 | 0.16 |
| TM15G-30 | 30 | 27.5 | 119 | 89 | 82 | 75(3x25) | 8 | 0.17 |
| TM15G-50 | 50 | 47.5 | 139 | 109 | 102 | 96(4x24) | 10 | 0.18 |
| 주（1） | 센서 위치는 조정 불가합니다. 유효 스트로크는. 리미트 센서간에 확실히 확보 가능한 스트로크를 표시합니다. |
| 비고 | 수지제 테이블 커버를 사용하고 있지만, 스텐레스강제 테이블 커버 제작 대응도 가능합니다. 필요하신 경우, IKO에 문의해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
