시스템 구성도
마이크로 정밀 위치 결정 테이블 TM은 전용의 드라이버가 준비되어 있으며, 시스템 구성은 다음과 같습니다.드라이버의 사양에 대해서는 제품 카탈로그를 참조하십시오.주문 시에는 호칭 번호로 별도 지정해 주십시오.

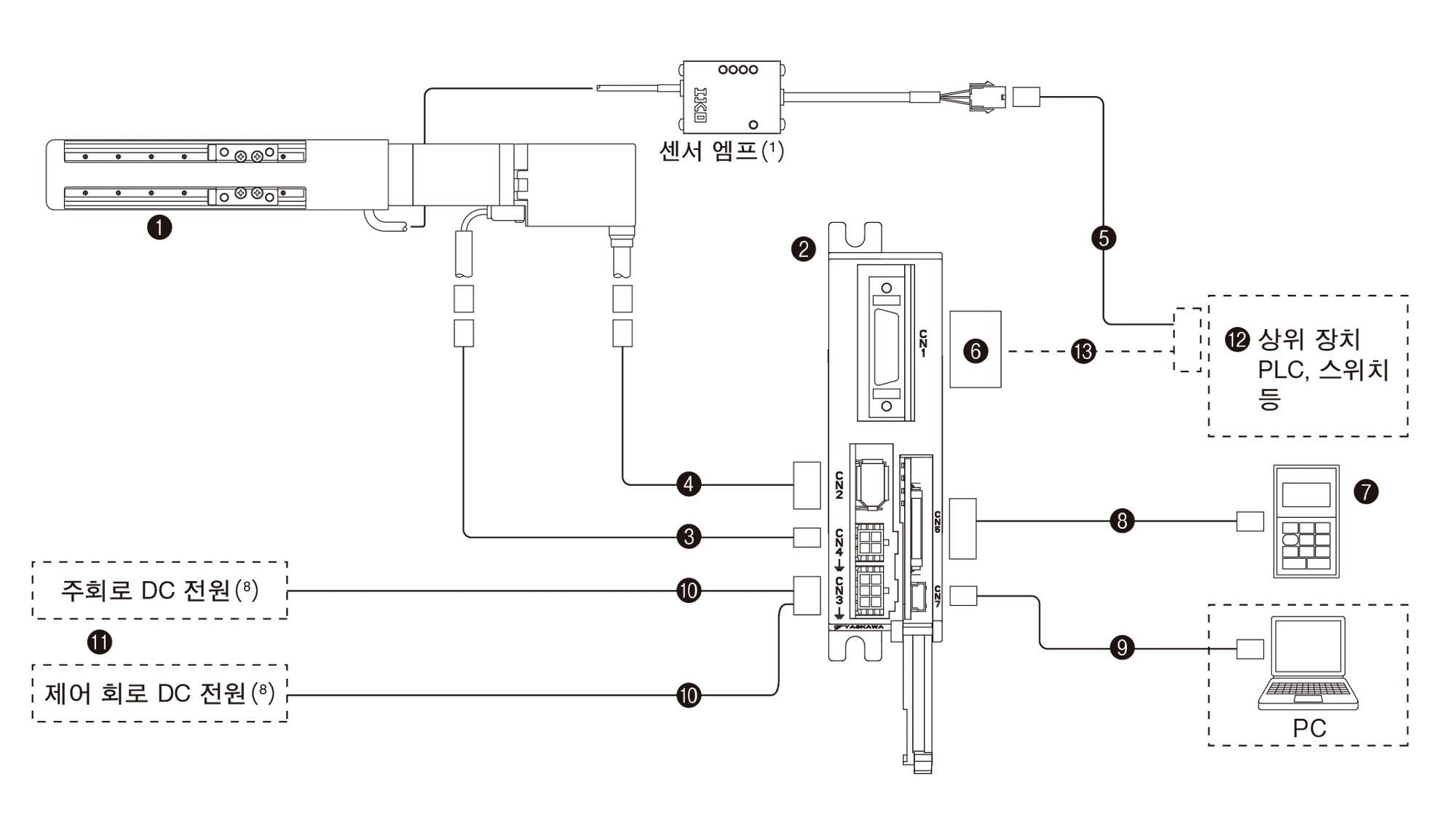

TM15 AC 서보 모터（Y061, Y062）시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 | |
|---|---|---|---|
| ① | 테이블 본체(모터 기호) | Y061 AC 서보 모터 （표준 타입） |
Y062 AC 서보 모터 （高토크 타입） |
| ② | 드라이버(2) | SGDV-1R7EP1A | |
| ③ | 모터 케이블(3ｍ)(2)(3) | JZSP-CF1M20-03-E | |
| ④ | 엔코더 케이블（3ｍ） (2)(3) |
JZSP-CMP10-03-E | |
| ⑤ | 센서 중계 케이블（3ｍ） (3)(4)(5) |
TAE10W0-LC03 | |
| ⑥ | I/O 커넥터 | TAE20W1-CN(6) | |
| ⑦ | 디지털 오퍼레이터 (2)(7) |
JUSP-OP05A-1-E | |
| ⑧ | 디지털 오퍼레이터 중계 케이블(2)(7) |
JZSP-CF1S00-A3-E | |
| ⑨ | PC 접속 케이블(2)(7) | JZSP-CVS06-02-E | |
| ⑩ | 전원용 케이블(2)(4)(8) | JZSP-CF1G00-□□-E | |
| ⑪ | 전원（9） | 고객사에서 준비하여 주십시오. | |
| ⑫ | 상위 장치 | ||
| ⑬ | I/O 커넥터 연결 케이블 | ||
| 주(1) | 센서 없음을 지정한 경우, 센서 엠프는 첨부되지 않습니다. |
| (2) | ㈜야스카와전기 제품입니다. |
| (3) | 특수한 케이블 길이는 IKO에 문의해 주십시오. |
| (4) | 케이블의 상위 장치측은 전선이 낱개로 나와 있습니다. |
| (5) | 원점 신호가 불필요한 경우는 원점 센서 신호(ORG)를 사용하지 마십시오. |
| (6) | I/O 커넥터 TAE20W1-CN은 쓰리엠 재팬㈜ 10126-3000PE(커넥터)와 10326-52F0-008(커버)의 조합품입니다. |
| (7) | 파라메터 설정시에는 디지털 오퍼레이터 또는 범용 PC가 필요합니다. |
| (8) | 호칭번호 □□로 1~3m까지 1m 단위로 길이를 지정합니다. (3m인 경우의 예: JZSP-CF1G00-03-E) |
| (9) | 주회로 전원은 DC24V 전원뿐만 아니라 DC48V에도 대응할 수 있습니다. 제어 회로 전원은 DC24V입니다. 각종 전원은 별도로 고객이 준비하여 주십시오. |
| 비고 |
|

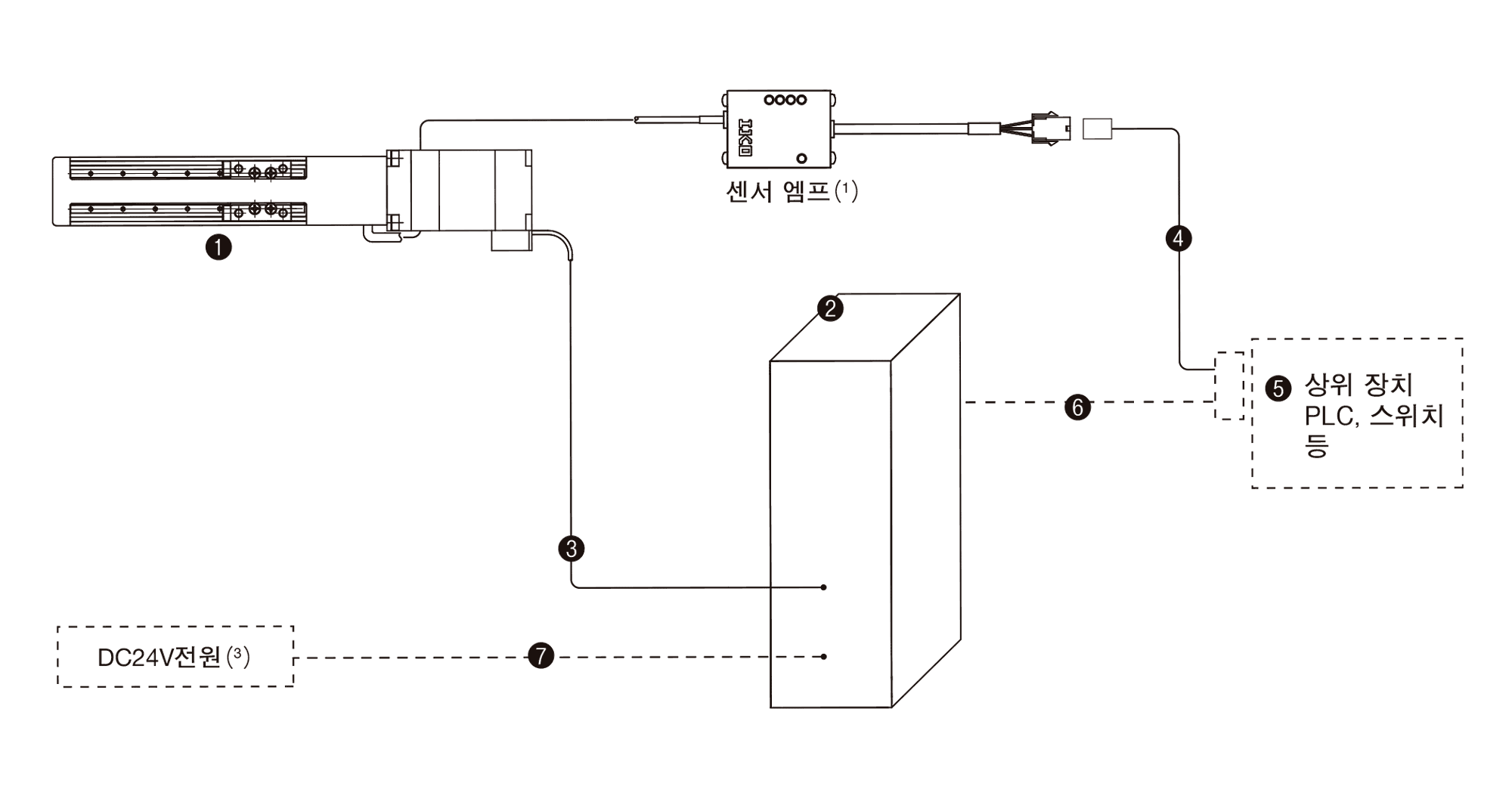

TM15 스탭핑 모터 (V001) 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ① | 테이블 본체(모터 기호) | 스텝핑 모터(5상) |
| ② | 드라이버(2) | CVD503-K |
| ③ | 모터 케이블 | TAE20R6-SM0□ （고정 케이블 사양） |
| TAE20R7-SN0□（내굴곡 케이블 사양） | ||
| ④ | 센서 중계 코드(4)(5) | TAE10W0-LC03 |
| ⑤ | 상위 장치 | 고객사에서 준비하여 주십시오. |
| ⑥ | I/O 커넥터 연결 코드 | 고객사에서 준비하여 주십시오(6)(7) |
| ⑦ | 전원 케이블 | 고객사에서 준비하여 주십시오(6)(7) |
| 주(1) | 센서 없음을 지정한 경우, 센서 엠프는 첨부되지 않습니다. |
| (2) | 오리엔탈모터㈜ 제품입니다. |
| (3) | DC24V 전원은 별도로 고객사에서 준비하여 주십시오. |
| (4) | 특수한 케이블 길이에 대해서는 IKO로 문의하여 주십시오. |
| (5) | 케이블의 상위 장치측은 전선이 낱개로 나와 있습니다. |
| (6) | 드라이버에 커넥터가 첨부되어 있습니다. 대해서는 제품 카탈로그를 참조하십시오. |
| (7) | 코드를 직접 연결하십시오. |
| 비고 |
모터 코드의 길이는 호칭번호 말단의 □에서 최대 5m까지 1m 단위로 지정합니다. (5m인 경우의 예: TAE20R6-SM05) |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
