LT130LD 치수｜리니어모터테이블 LT｜MECHATRONICS 전용 사이트

치수

LT130LD 시리즈의 치수도입니다.

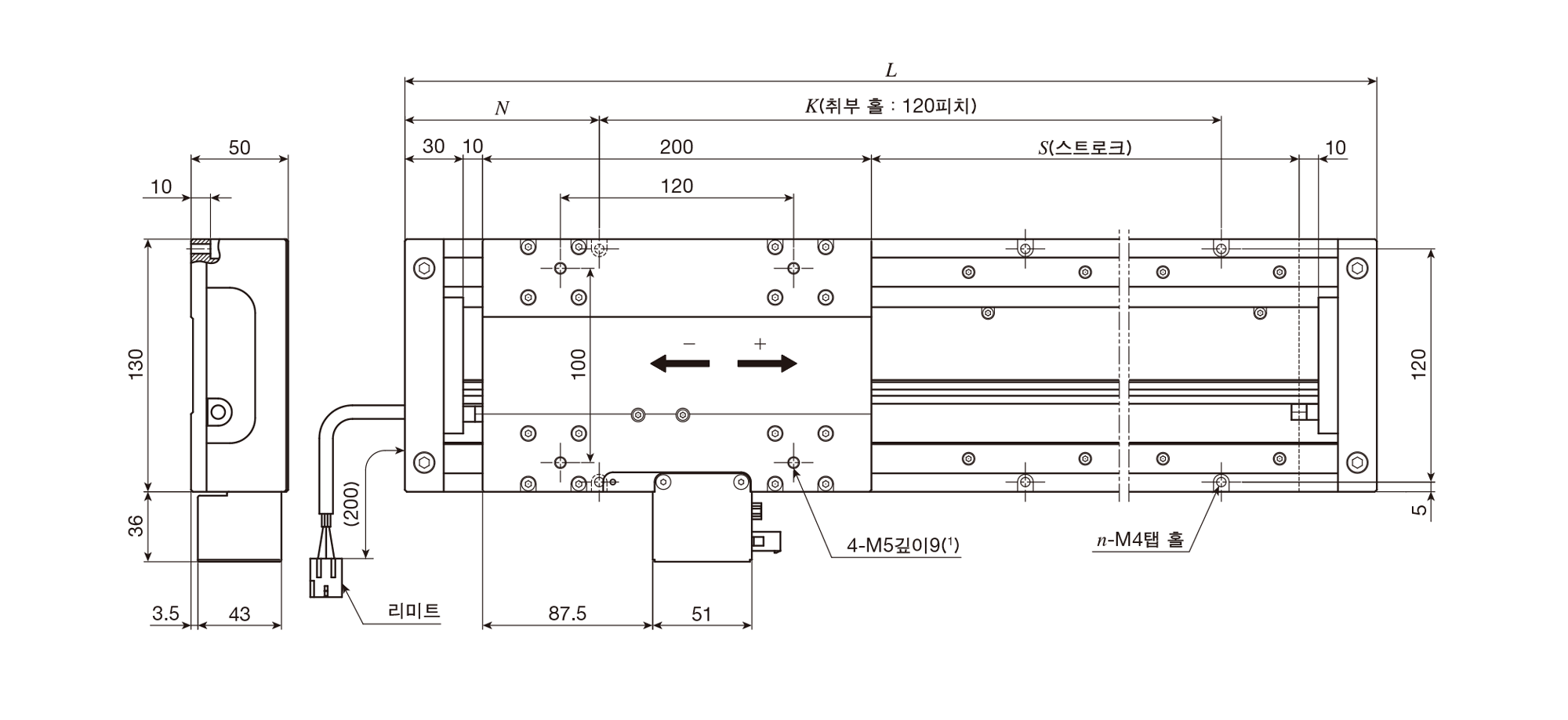

LT130LDGS　싱글 테이블

단위 mm

호칭번호	스트로크 S（2）	전장 L	배드 취부 홀			테이블 총 질량 Kg	가동부 질량 Kg
호칭번호	스트로크 S（2）	전장 L	N	K	n	테이블 총 질량 Kg	가동부 질량 Kg
LT130LDGS－240	240	520	80	360	8	7.6	1.7
LT130LDGS－720	720	1000	80	840	16	13.5
LT130LDGS－1200	1200	1480	80	1320	24	19.4
LT130LDGS－1680	1680	1960	80	1800	32	25.3
LT130LDGS－2160	2160	2440	80	2280	40	31.2
LT130LDGS－2640	2640	2920	80	2760	48	37.1
LT130LDGS－2760	2760	3040	80	2880	50	38.6

주（1）	취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오.
（2）	기타 스트로크에 대해서는 IKO에 문의해 주십시오.

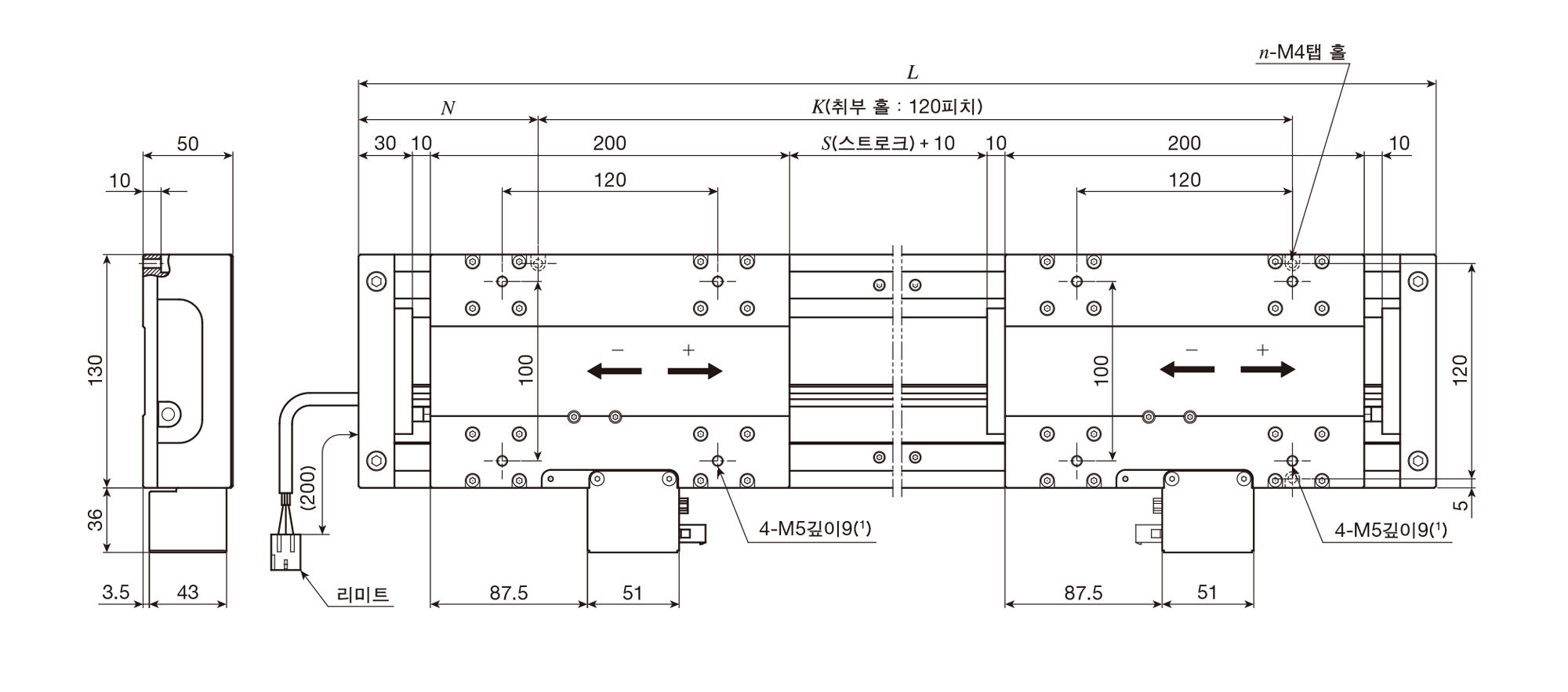

LT130LDGS/T2　트윈 테이블

단위 mm

호칭번호	스트로크 S（2）	전장 L	배드 취부 홀			테이블 총 질량 Kg	가동부 질량 Kg
호칭번호	스트로크 S（2）	전장 L	N	K	n	테이블 총 질량 Kg	가동부 질량 Kg
LT130LDGS－500/T2	500	1000	80	840	16	15.2	1.7
LT130LDGS－980/T2	980	1480	80	1320	24	21.1
LT130LDGS－1460/T2	1460	1960	80	1800	32	27.0
LT130LDGS－1940/T2	1940	2440	80	2280	40	32.9
LT130LDGS－2420/T2	2420	2920	80	2760	48	38.8
LT130LDGS－2540/T2	2540	3040	80	2880	50	40.3

주（1）	취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오.
（2）	기타 스트로크에 대해서는 IKO에 문의해 주십시오.

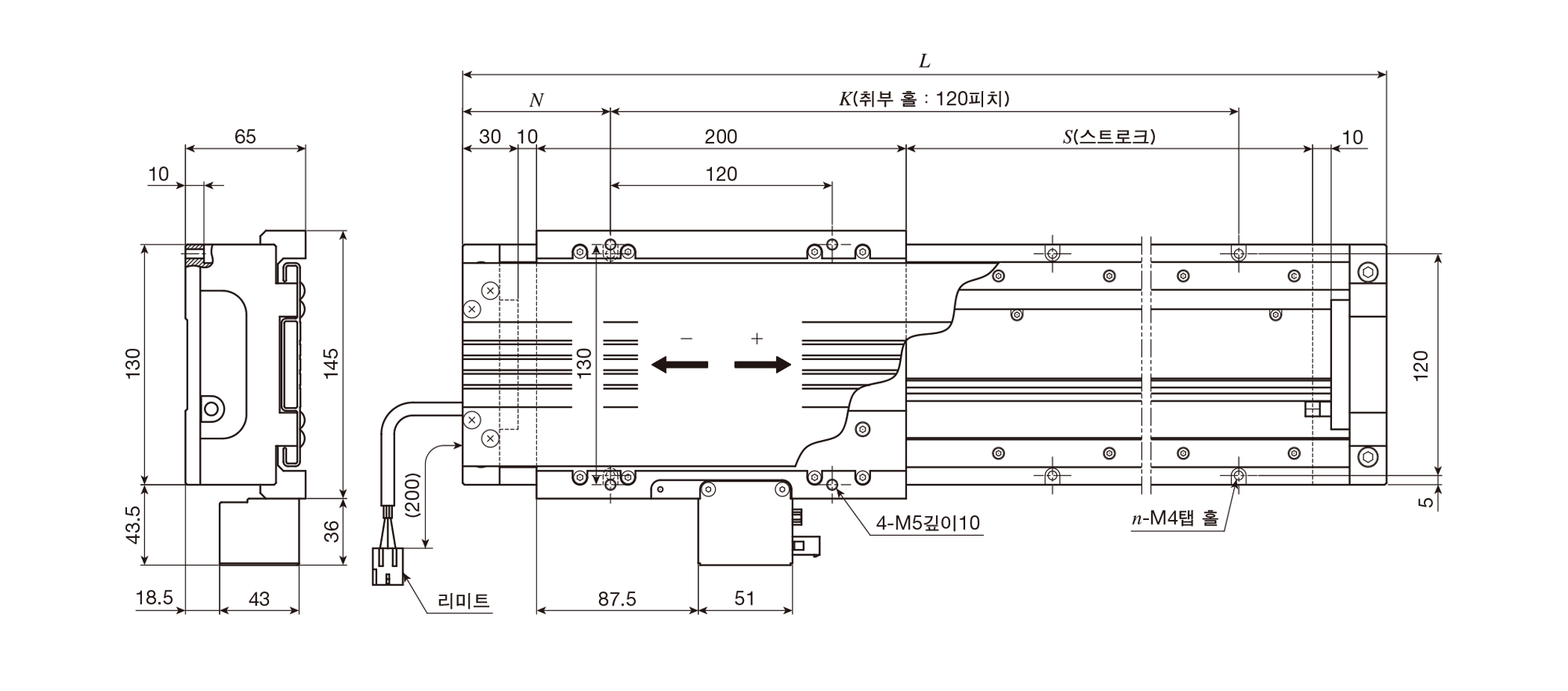

LT130LDGF/D　커버 부착 싱글 테이블

단위 mm

호칭번호	스트로크 S（1）	전장 L	배드 취부 홀			테이블 총 질량 Kg	가동부 질량 Kg
호칭번호	스트로크 S（1）	전장 L	N	K	n	테이블 총 질량 Kg	가동부 질량 Kg
LT130LDGF－240/D	240	520	80	360	8	8.3	2.0
LT130LDGF－720/D	720	1000	80	840	16	14.6
LT130LDGF－1200/D	1200	1480	80	1320	24	20.9
LT130LDGF－1680/D	1680	1960	80	1800	32	27.2

주（1）	기타 스트로크에 대해서는 IKO에 문의해 주십시오.

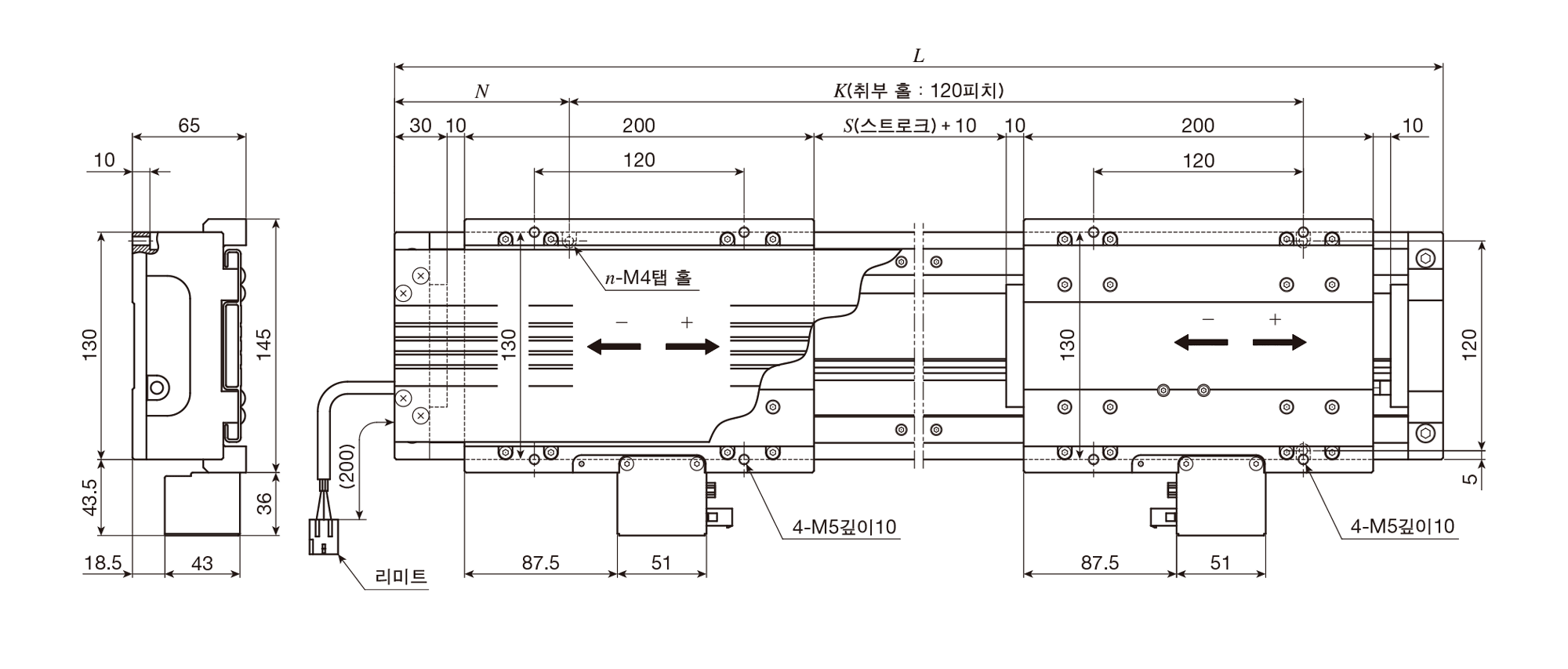

LT130LDGF/DT2　커버 부착 트윈 테이블

단위 mm

호칭번호	스트로크 S（1）	전장 L	배드 취부 홀			테이블 총 질량 Kg	가동부 질량 Kg
호칭번호	스트로크 S（1）	전장 L	N	K	n	테이블 총 질량 Kg	가동부 질량 Kg
LT130LDGF－500/DT2	500	1000	80	840	16	16.6	2.0
LT130LDGF－980/DT2	980	1480	80	1320	24	22.8
LT130LDGF－1460/DT2	1460	1960	80	1800	32	29.1

주（1）	기타 스트로크에 대해서는IKO로 문의하여 주십시오.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

LT 특징

리니어모터테이블 LT는 단면 높이가 낮고 경량화된 특징을 갖춘 직접 구동방식의 위치결정테이블입니다. 알루미늄 합금제의 가동테이블과 베드 사이에 AC 리니어 서보 모터와 광학 리니어 엔코더가 내장되어 있으며, 미니추어 타입의 직선운동베어링인 IKO리니어웨이 L이 테이블 안내면에 조립되어 있습니다. 이동코일이 감긴 2개의 고정자 마그넷 사이에 C형상의 마그넷 요크를 조합한 리니어모터 테이블 LT를 사용하여 고속 이동과 신속한 응답이 가능하도록 하였습니다. 리니어모터테이블 LT는 반도체, 액정 관련 제조장비, 측정기기, 조립시스템 및 반송기 등과 같이 고속 작동이 요구되는 용도에 최적입니다.
