치수
LT170HS 시리즈의 치수도입니다.

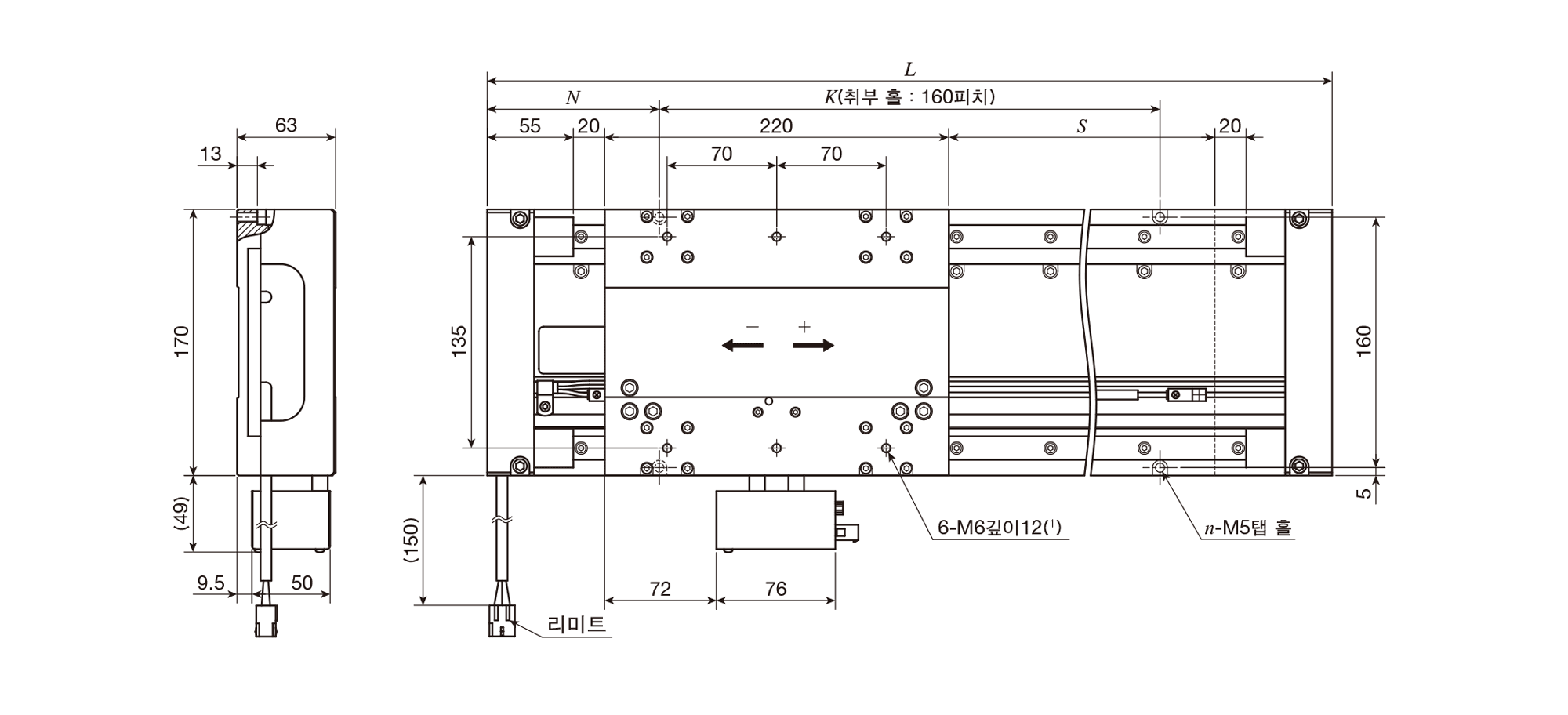

LT170HS 싱글 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170HS－ 650 | 650 | 1020 | 110 | 800 | 12 | 25.1 | 4.0 |
| LT170HS－1130 | 1130 | 1500 | 110 | 1280 | 18 | 34.9 | |
| LT170HS－1610 | 1610 | 1980 | 110 | 1760 | 24 | 44.6 | |
| LT170HS－2090 | 2090 | 2460 | 110 | 2240 | 30 | 54.4 | |
| LT170HS－2570 | 2570 | 2940 | 110 | 2720 | 36 | 64.1 | |
| LT170HS－2670 | 2670 | 3040 | 80 | 2880 | 38 | 66.4 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |

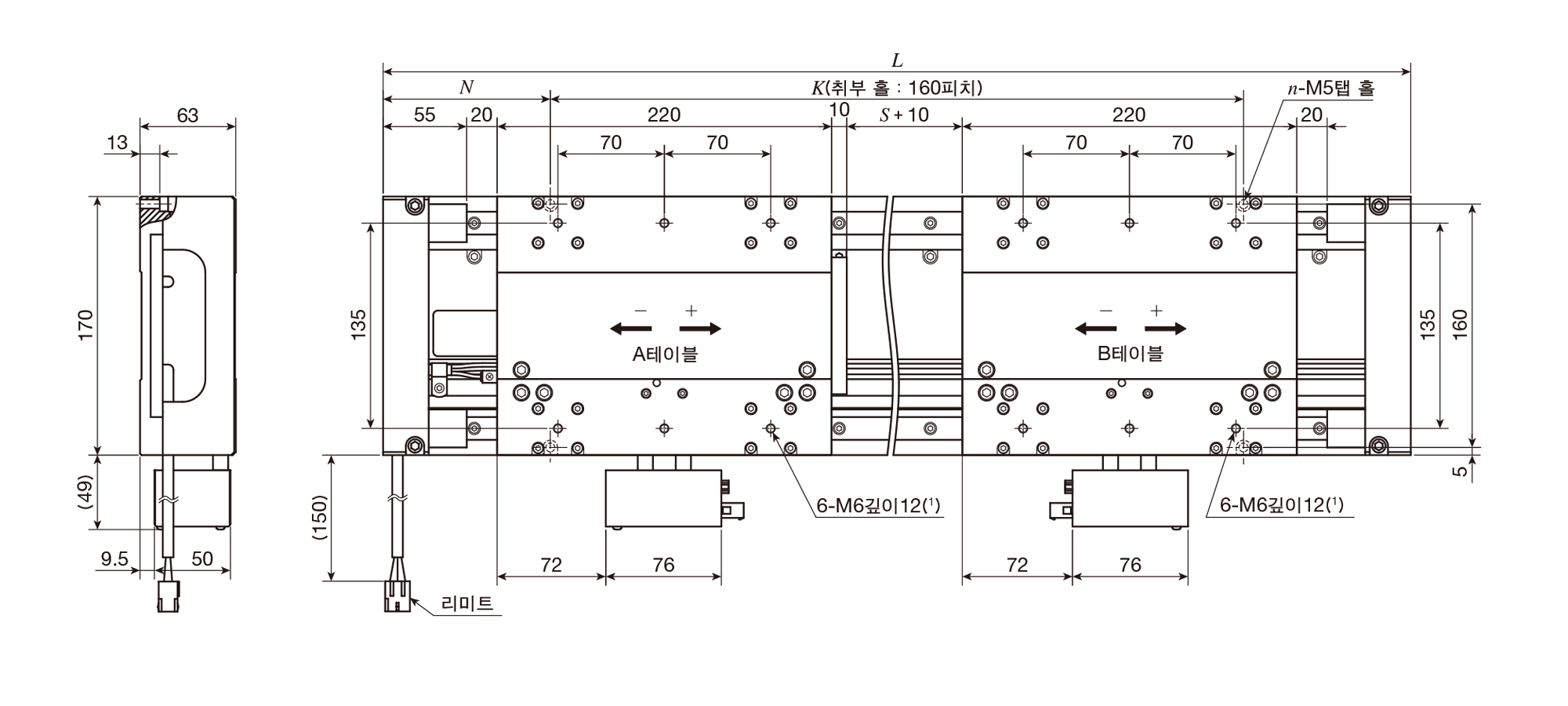

LT170HS/T2 트윈 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT170HS－ 410/T2 | 410 | 1020 | 110 | 800 | 12 | 29.1 | 4.0 |
| LT170HS－ 890/T2 | 890 | 1500 | 110 | 1280 | 18 | 38.9 | |
| LT170HS－1370/T2 | 1370 | 1980 | 110 | 1760 | 24 | 48.6 | |
| LT170HS－1850/T2 | 1850 | 2460 | 110 | 2240 | 30 | 58.4 | |
| LT170HS－2330/T2 | 2330 | 2920 | 110 | 2720 | 36 | 68.1 | |
| LT170HS－2430/T2 | 2430 | 3040 | 80 | 2880 | 38 | 70.4 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
