치수
LT150CEGS 시리즈의 치수도입니다.

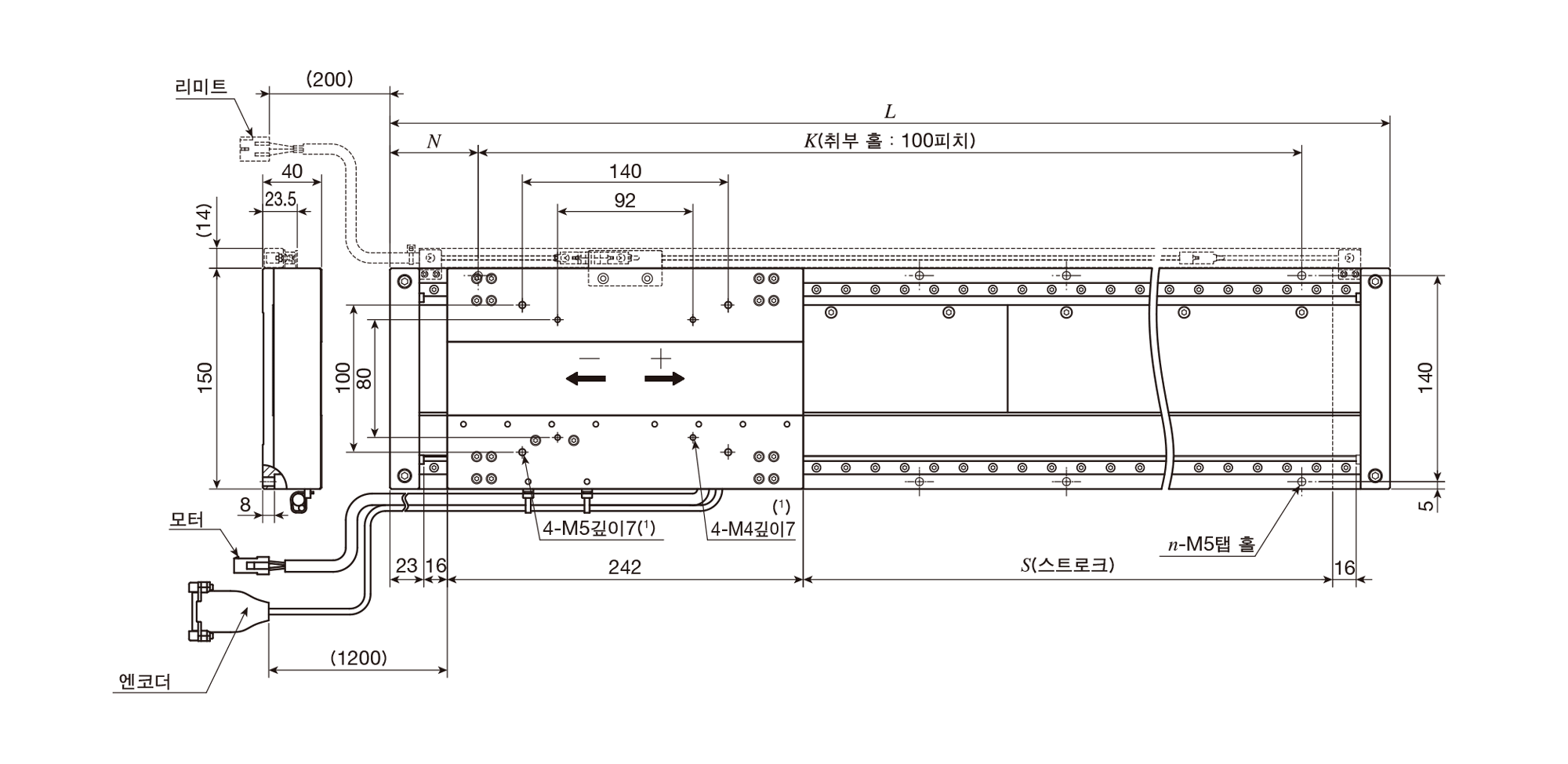

LT150CEGS 싱글 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－400 | 400 | 720 | 60 | 600 | 14 | 12.4 | 1.5 |
| LT150CEGS－600 | 600 | 920 | 60 | 800 | 18 | 15.5 | |
| LT150CEGS－800 | 800 | 1120 | 60 | 1000 | 22 | 18.6 | |
| LT150CEGS－1000 | 1000 | 1320 | 60 | 1200 | 26 | 21.6 | |
| LT150CEGS－1200 | 1200 | 1520 | 60 | 1400 | 30 | 24.7 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

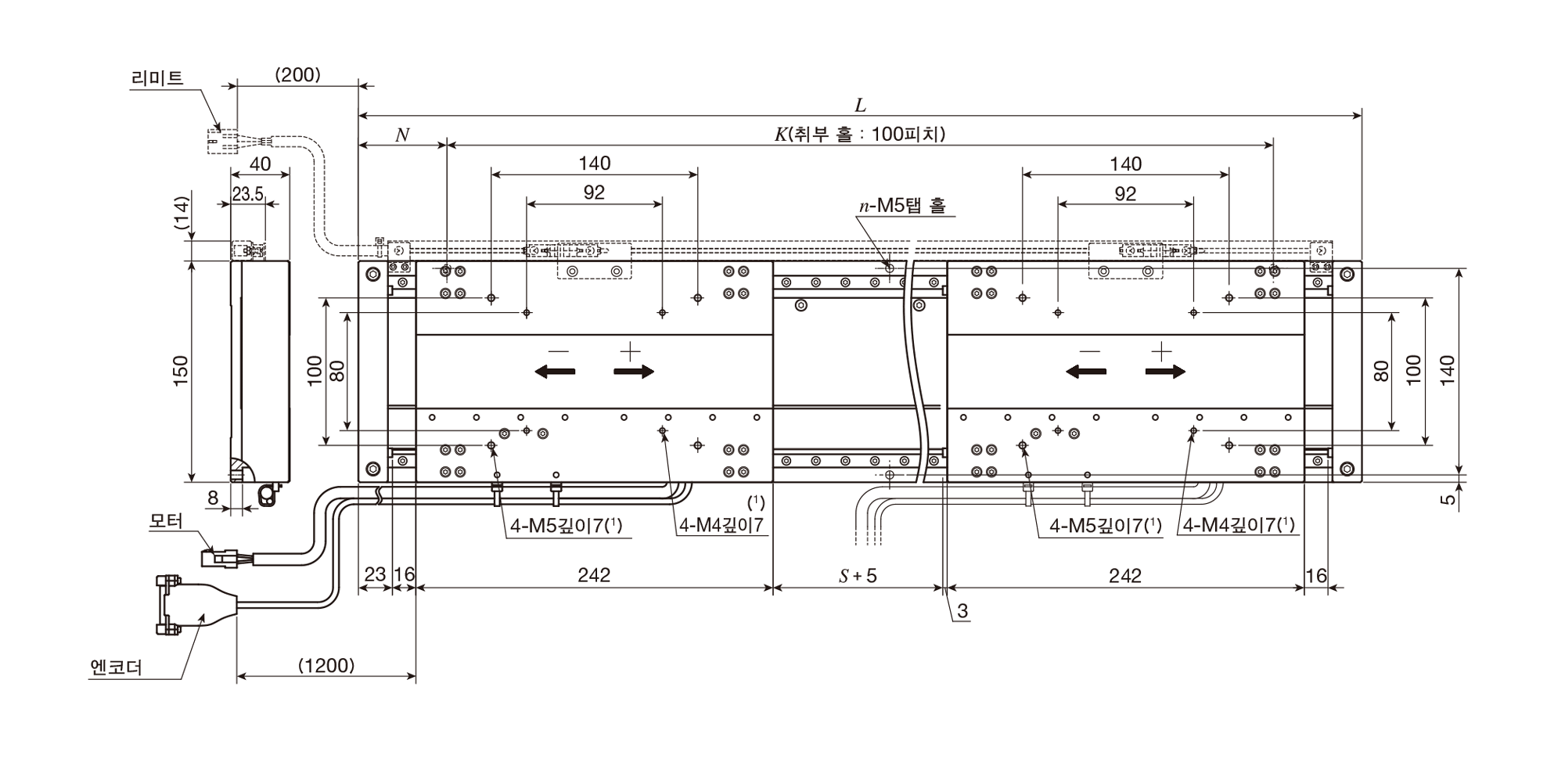

LT150CEGS/T2 트윈 테이블
단위 mm
| 호칭번호 | 스트로크 S（2） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－350/T2 | 350 | 920 | 60 | 800 | 18 | 17.0 | 1.5 |
| LT150CEGS－550/T2 | 550 | 1120 | 60 | 1000 | 22 | 20.1 | |
| LT150CEGS－750/T2 | 750 | 1320 | 60 | 1200 | 26 | 23.1 | |
| LT150CEGS－950/T2 | 950 | 1520 | 60 | 1400 | 30 | 26.2 | |
| 주（1） | 취부 볼트의 길이가 너무 길면 가동 테이블의 주행 성능에 악영향을 끼칠수 있기 때문에, 취부 나사 홀의 깊이보다 긴 볼트를 삽입하지 않도록 해 주십시오. |
| （2） | 기타 스트로크에 대해서는IKO로 문의하여 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

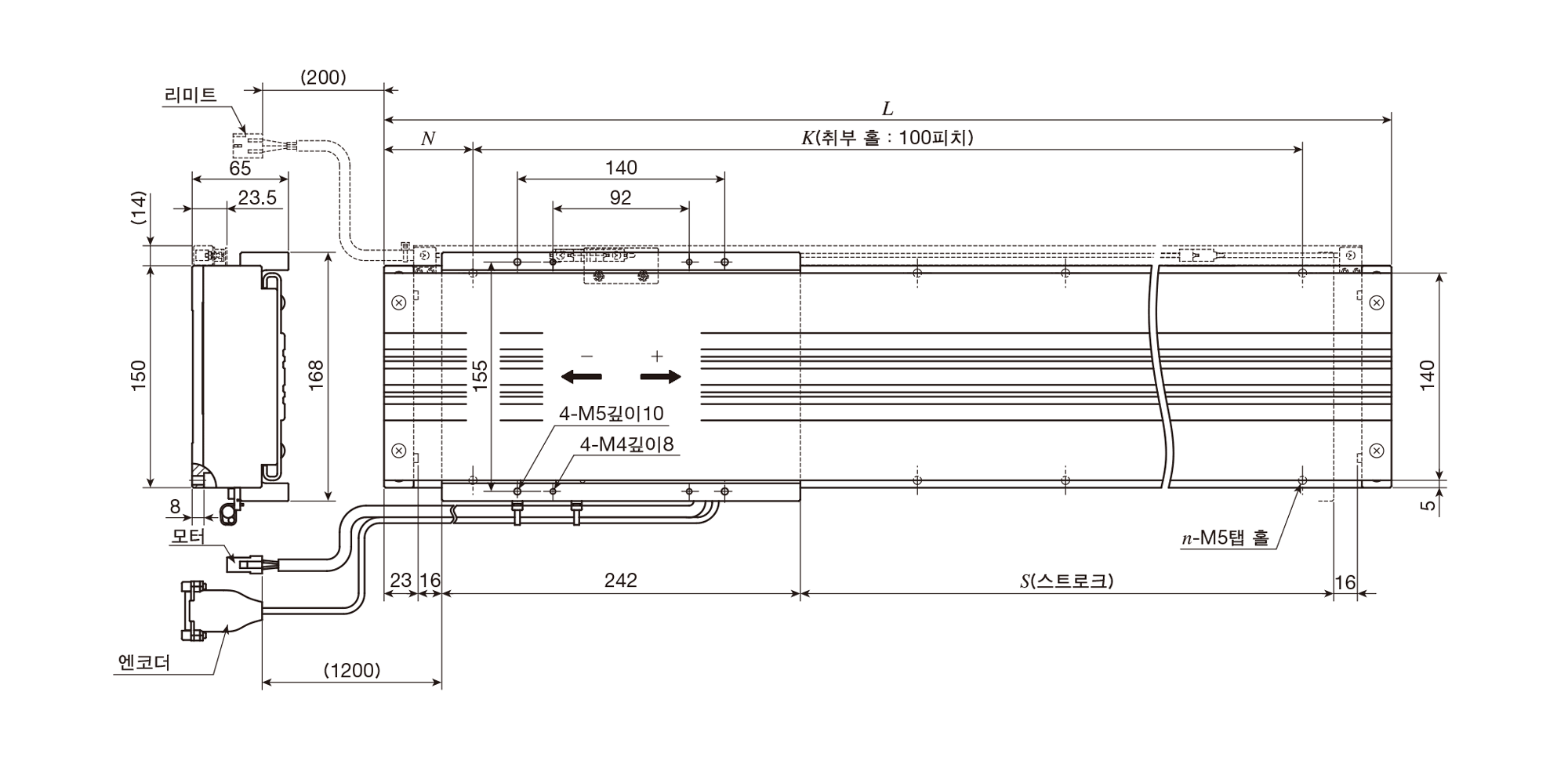

LT150CEGF/D 커버 부착 싱글 테이블ㆍ高추력 사양 1
LT150CETF/D 커버 부착 싱글 테이블ㆍ高추력 사양 2
단위 mm
| 호칭번호 | 스트로크 S（1） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－ 400/D | 400 | 720 | 60 | 600 | 14 | 14.8 | 2.4 |
| LT150CEGF－600/D | 600 | 920 | 60 | 800 | 18 | 18.1 | |
| LT150CEGF－800/D | 800 | 1120 | 60 | 1000 | 22 | 21.5 | |
| LT150CEGF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 24.8 | |
| LT150CEGF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 28.2 | |
| LT150CETF－400/D | 400 | 720 | 60 | 600 | 14 | 15.3 | |
| LT150CETF－600/D | 600 | 920 | 60 | 800 | 18 | 18.7 | |
| LT150CETF－800/D | 800 | 1120 | 60 | 1000 | 22 | 22.5 | |
| LT150CETF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 25.7 | |
| LT150CETF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 29.2 | |
| 주（1） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |

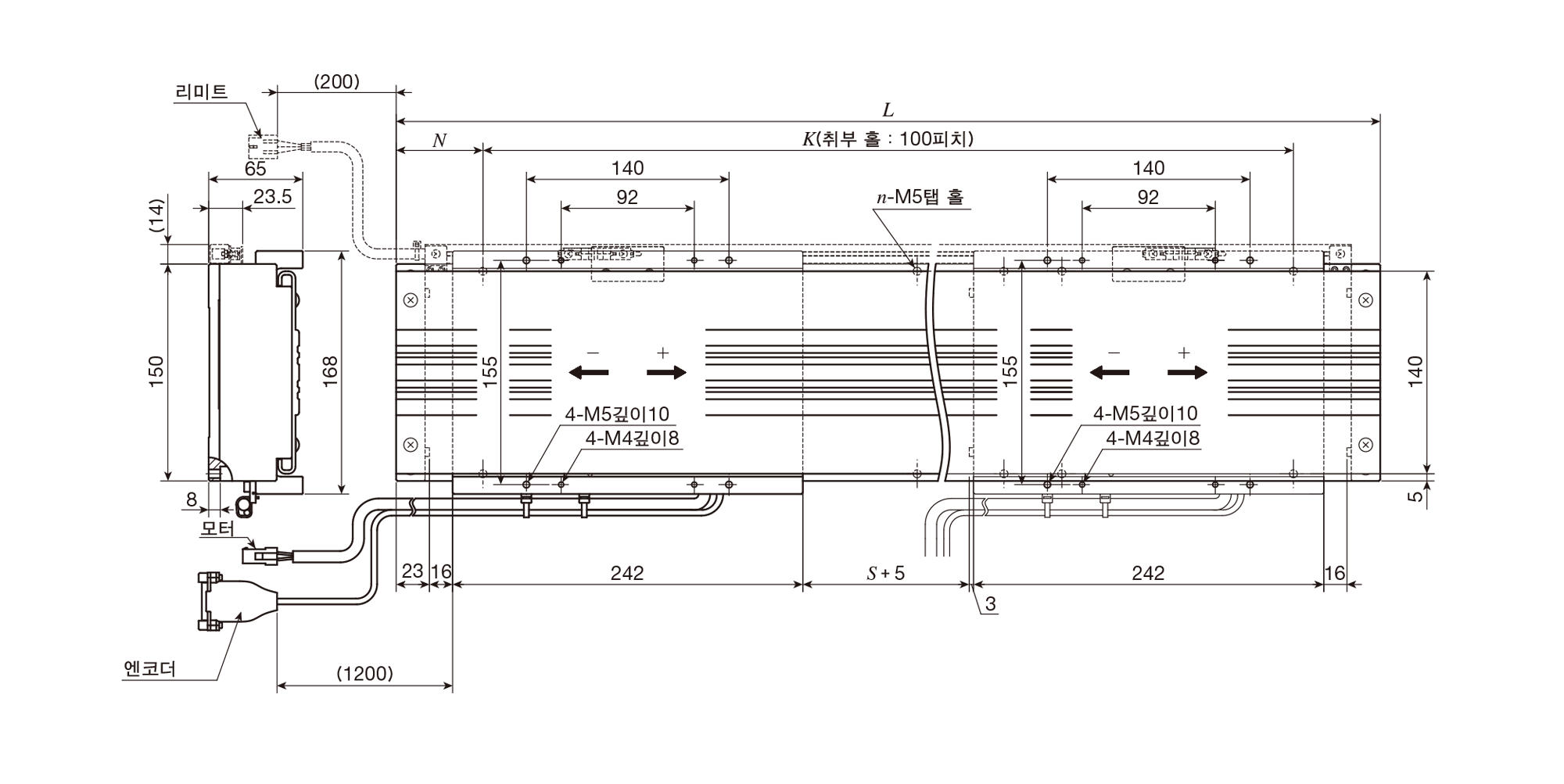

LT150CEGF/DT2 커버 부착 트윈 테이블ㆍ高추력 사양 1
LT150CETF/DT2 커버 부착 트윈 테이블ㆍ高추력 사양 2
단위 mm
| 호칭번호 | 스트로크 S（1） |
전장 L |
배드 취부 홀 | 테이블 총 질량 Kg |
가동부 질량 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－350/DT2 | 350 | 920 | 60 | 800 | 18 | 20.5 | 2.4 |
| LT150CEGF－550/DT2 | 550 | 1120 | 60 | 1000 | 22 | 23.9 | |
| LT150CEGF－750/DT2 | 750 | 1320 | 60 | 1200 | 26 | 27.3 | |
| LT150CEGF－950/DT2 | 950 | 1520 | 60 | 1400 | 30 | 30.6 | |
| LT150CETF－350/DT2 | 350 | 920 | 60 | 800 | 21 | 20.5 | |
| LT150CETF－550/DT2 | 550 | 1120 | 60 | 1000 | 24.5 | 23.9 | |
| LT150CETF－750/DT2 | 750 | 1320 | 60 | 1200 | 28 | 27.3 | |
| LT150CETF－950/DT2 | 950 | 1520 | 60 | 1400 | 31.5 | 30.6 | |
| 주（1） | 기타 스트로크에 대해서는 IKO에 문의해 주십시오. |
| 비고 | 치수 도면에 파선 부분은, 센서 부착 사양/SC를 표시합니다. |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
