시스템 구성도
LT의 시스템 구성은 다음과 같습니다.

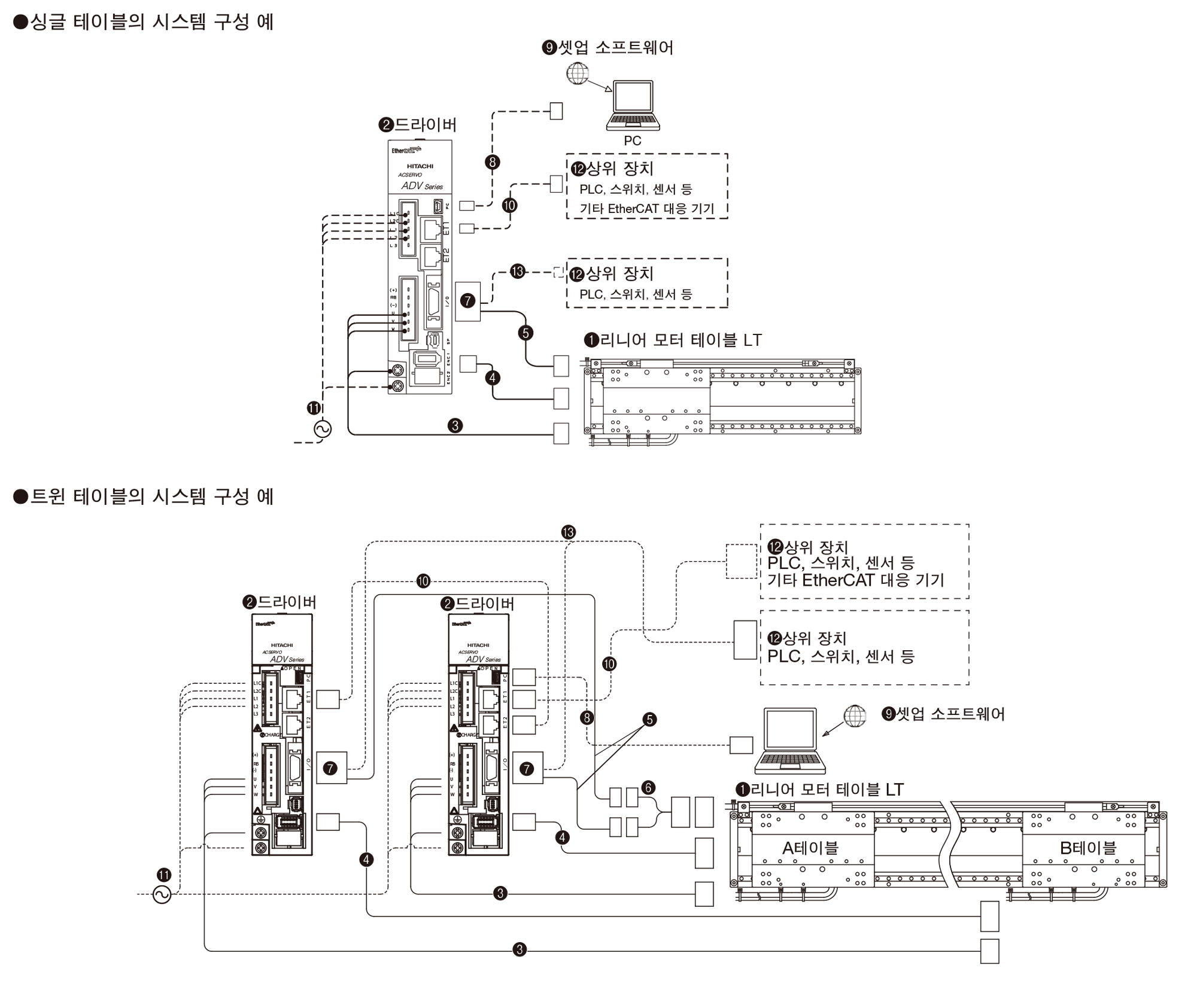

드라이버 ADVA(…EC)를 사용한 LT의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ① | 리니어 모터 테이블 | 「치수도」를 봐 주십시오. |
| ② | 드라이버 | 리니어 모터 테이블 형식에 맞는 드라이버를 선택하십시오. |
| ③ | 모터 중계 케이블 | TAE20V7-AM□□（LT…CE, LT…LD에 적용） |
| TAE20V9-AM□□ （LT…H에 적용） | ||
| ④ | 엔코더 중계 케이블 | TAE20V4-EC□□（LT…CE, LT…LD에 적용） |
| TAE20W0-EC□□（LT…H에 적용） | ||
| ⑤ | 센서 중계 케이블((3) | TAE10V8-LC□□ |
| ⑥ | 리미트 분기 케이블(0.1m) | TAE20V2-BC |
| ⑦ | I/O 커넥터 | TAE20R5-CN(1)（펄스열 지령용 드라이버에 적용） |
| TAE20V5-CN(2)（EtherCAT용 드라이버에 적용） | ||
| ⑧ | PC 접속 케이블 | USB mini B 케이블 고객사에서 준비하여 주십시오. |
| ⑨ | 셋업 소프트웨어 | ProDriveNext ㈜히타치산기시스템 웹사이트로부터 다운로드하여 주십시오. |
| ⑩ | Ethernet 케이블 | 고객사에서 준비하여 주십시오. |
| ⑪ | 전원 케이블 | |
| ⑫ | 상위 장치 | |
| ⑬ | I/O 커넥터 연결 케이블 |
| 주(1) | I/O 커넥터 TAE20R5-CN은, 쓰리엠 재팬㈜ 10150-3000PE(커넥터)와 10350-52F0-008(커버)의 조합품입니다. |
| (2) | I/O 커넥터 TAE20V5-CN은, 쓰리엠 재팬㈜ 10120-3000PE(커넥터)와 10320-52F0-008(커버)의 조합품입니다. |
| (3) | B테이블용 센서 중계 케이블의 9번과 11번 신호선은 사용하지 않습니다. |
| 비고 |
모터 중계 케이블, 엔코더 중계 케이블, 센서 중계 케이블 길이는, 호칭번호 말단의 □□에 3~10m까지 1m 단위로 지정합니다. 케이블 길이가 10m 미만의 경우도 2자리로 지정합니다. (3m의 경우의 예：TAE20V7-AM03) 온도 센서가 장착된 사양의 경우, 열 보호기 중계 코드가 필요합니다. |

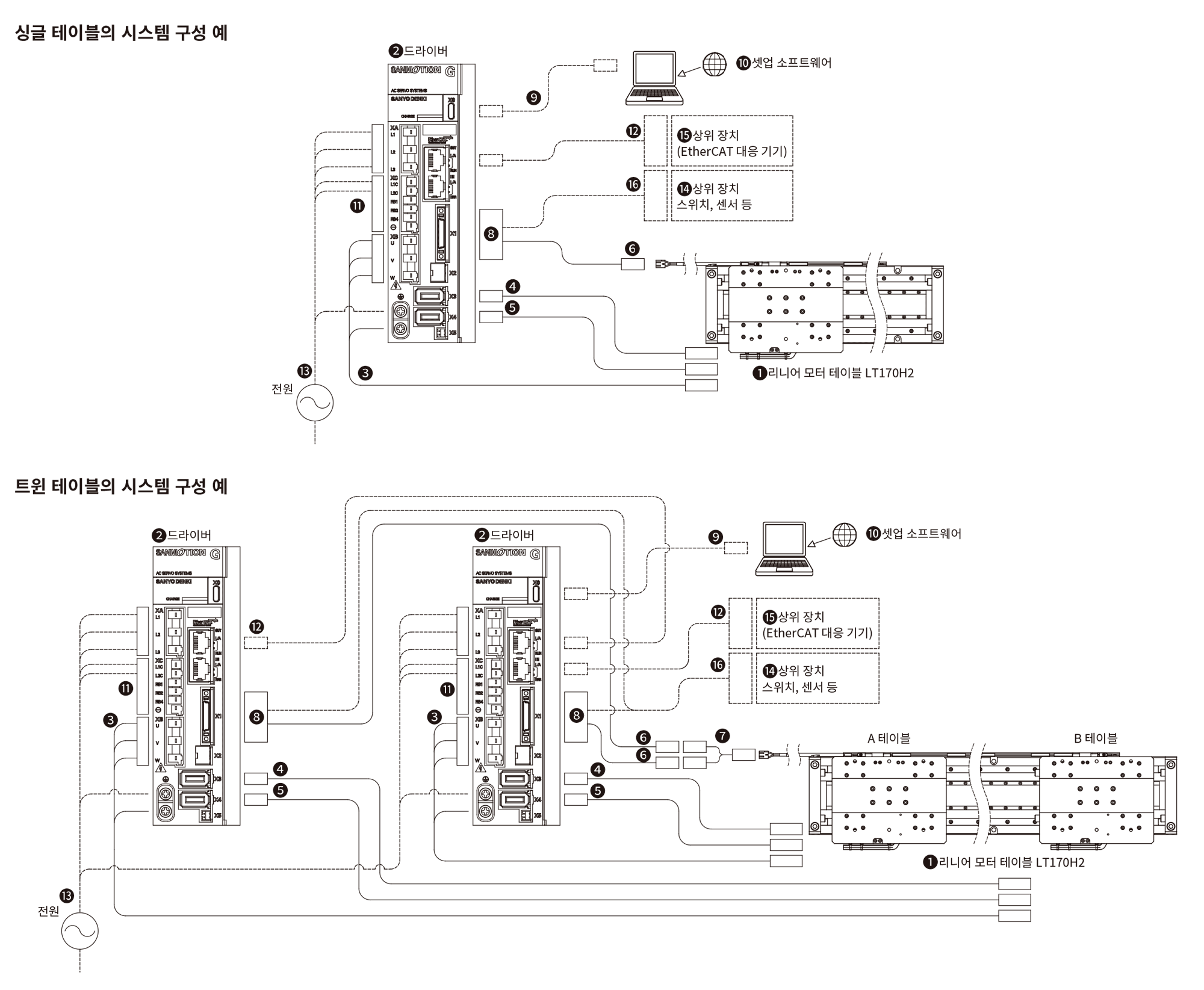

SANMOTION G(EtherCAT 통신) 드라이버를 사용한 경우의 시스템 구성
*이미지 클릭으로 확대 표시 가능
| No. | 명칭 | 호칭번호 |
|---|---|---|
| ① | 리니어 모터 테이블 | 「치수도」를 봐 주십시오. |
| ② | 드라이버 | GADSA03AHA4 |
| ③ | 모터 중계 케이블 | TAE20V7-AM□□ |
| ④ | 엔코더 중계 케이블 | TAE20V4-EC□□ |
| ⑤ | 홀 센서 중계 케이블 | TAE20V8-EC□□ |
| ⑥ | 센서 중계 케이블 | TAE10V8-LC□□ |
| ⑦ | 리미트 분기 케이블(0.1m) | TAE20V2-BC |
| ⑧ | I/O 커넥터 | AL-01131482-01(산요전기㈜) |
| ⑨ | PC 접속 케이블 | USB 타입 C 케이블 고객사에서 준비하여 주십시오. |
| ⑩ | 셋업 소프트웨어 | SANMOTION MOTOR SETUP SOFTWARE 산요전기㈜ 웹사이트에서 다운로드하여 주십시오. |
| ⑪ | 전원 커넥터 세트 A | AL-01135740-01(산요전기㈜) |
| ⑫ | Ethernet 케이블 | 고객사에서 준비하여 주십시오. |
| ⑬ | 전원 케이블 | |
| ⑭ | 상위 장치 | |
| ⑮ | 상위 장치(EtherCAT 대응 기기) | |
| ⑯ | I/O 커넥터 연결 케이블 |
| 비고 | 모터 중계 케이블, 엔코더 중계 케이블, 센서 중계 케이블 길이는, 호칭번호 끌단 □□에 3~10m까지 1m 단위로 지정합니다. |
| 케이블 길이가 10m 미만의 경우도 2자리로 지정합니다. (3m인 경우의 예: TAE20V7-AM03) |
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.
