치수

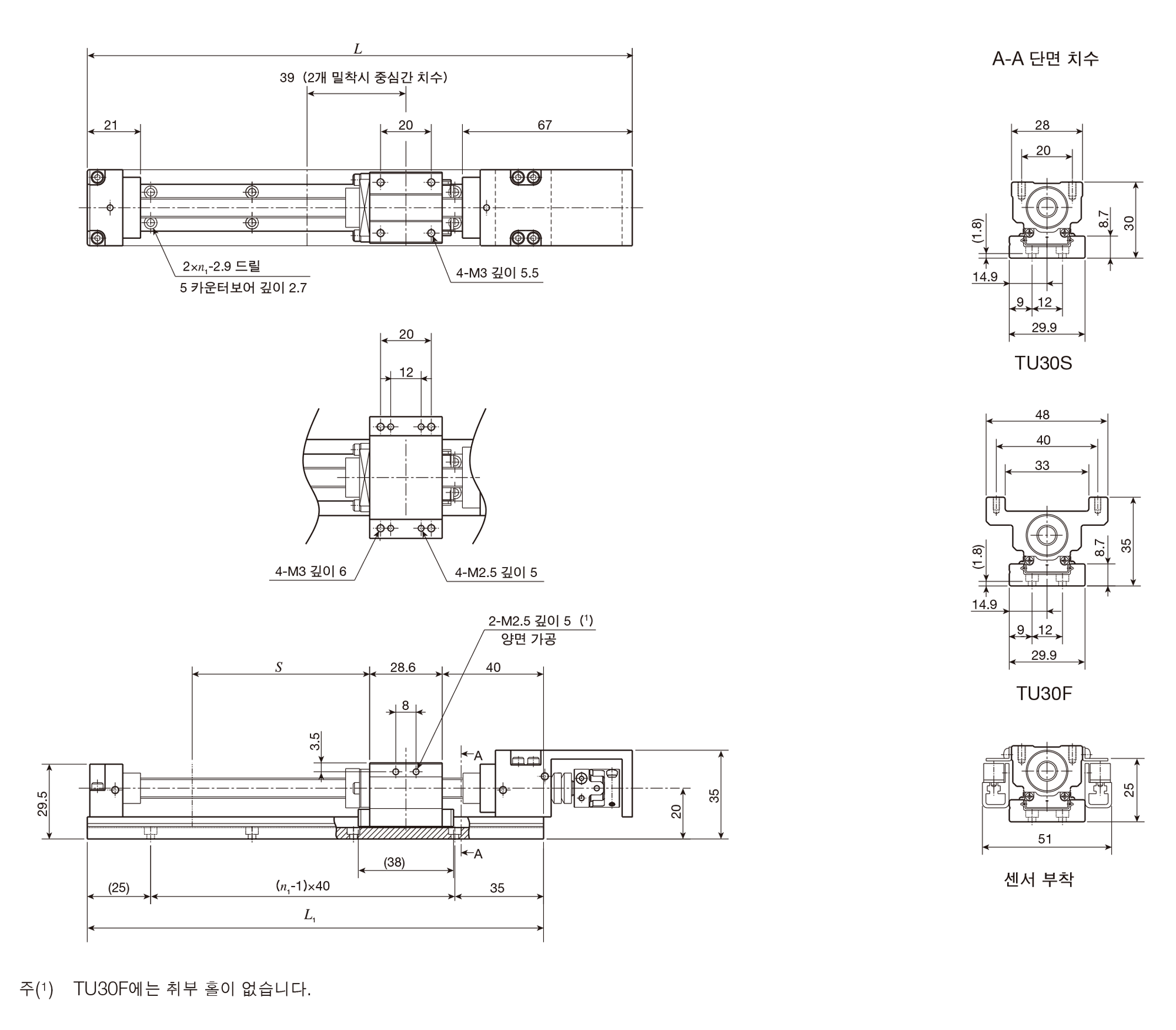

TU30 시리즈의 치수도입니다.

치수

단위 mm

형식과 크기 트랙레일 길이
L1
전장
L
스트로크
S(1)
1 슬라이드 테이블
질량 Kg
질량(2)
Kg
TU30S 140 175 30(-) 3 0.09 0.49
180 215 70(45) 4 0.56
220 255 110(85) 5 0.63
260 295 150(125) 6 0.70
300 335 190(165) 7 0.77
340 375 230(205) 8 0.84
TU30F 140 175 30(-) 3 0.12 0.52
180 215 70(45) 4 0.59
220 255 110(85) 5 0.66
260 295 150(125) 6 0.73
300 335 190(165) 7 0.80
340 375 230(205) 8 0.87
주(1 리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.(  )안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
 (2 스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.
비고 트랙레일과 케이싱의 재질은, 스텐레스강 입니다.

볼스크류 없는 사양

단위 mm

형식과 크기 트랙레일
사양
트랙레일 길이
L1
브릿지 커버 없음 브릿지 커버 부착
F1 G1 F1 G1
TU30 모터 접이식 하지 않음 140 14 14 14 14
180
220
260
300
340
비고 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TU 특징

TU 시리즈는 U자형 트랙레일과 슬라이드 테이블로 구성된 콤팩트한 슬림형 위치결정테이블입니다. U자형 트랙레일의 내측에 조립된 슬라이드 테이블은 직선운동베어링 기구와 일체화된 구조로 되어 있고, 직경이 큰 강구가 2열로 배치된 궤도와 4점으로 접촉하고 있습니다. 이러한 설계에 의해, 방향이나 크기가 변동하는 하중이나 복합하중이 작용하는 곳에서도 안정된 고정도와 고강성을 얻을 수 있습니다. 또한, U자형 트랙레일을 채택하여 트랙레일의 모멘트나 비틀림에 대한 강성도 대폭 향상되었습니다. TU시리즈는 트랙레일 폭이 25mm ~ 130mm까지 8종류가 있습니다. 슬라이드 테이블의 길이를 각 종류별로 선택할 수 있습니다. 또한, 볼스크류의 종류와 리드, 모터의 종류, 센서의 설치 등 용도에 적합한 최적의 위치결정테이블을 선택할 수 있습니다.
