치수

TU50 시리즈의 치수도입니다.

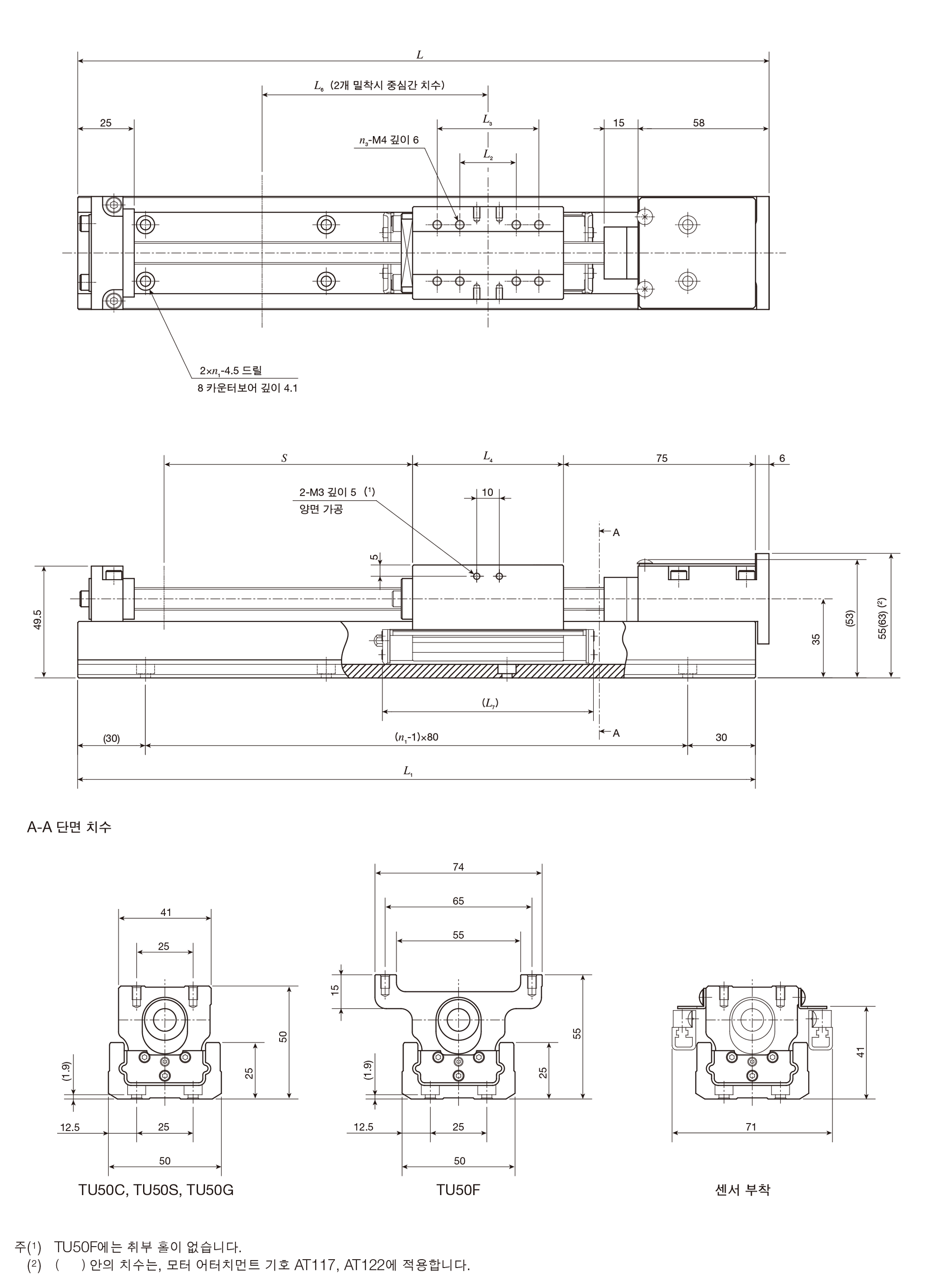

슬라이드 테이블 치수

단위 mm

형식과 크기	L2	L3	L4	L6	L7	n3	질량 Kg
TU50C	－	－	23.8	55	51	2	0.2
TU50S	25	－	42.8	75	70	4	0.4
TU50G	25	45	66.8	100	94	8	0.7
TU50F	25	－	42.8	75	70	4	0.5

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU50C	TU50S	TU50G	TU50C	TU50S	TU50G	TU50F
			TU50C	TU50F	TU50G	TU50C	TU50S	TU50G	TU50F
220	226	3	80(－)	60(－)	－(－)	1.6	1.8	－	1.9
300	306	4	160(115)	140(75)	120(－)	1.9	2.1	2.4	2.2
380	386	5	240(195)	220(155)	200(110)	2.3	2.5	2.8	2.6
460	466	6	320(275)	300(235)	280(190)	2.7	2.9	3.2	3.0
540	546	7	400(355)	380(315)	360(270)	3.1	3.3	3.6	3.4
620	626	8	480(435)	460(395)	440(350)	3.5	3.7	3.9	3.8
700	706	9	560(515)	540(475)	520(430)	3.8	4.0	4.3	4.1

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

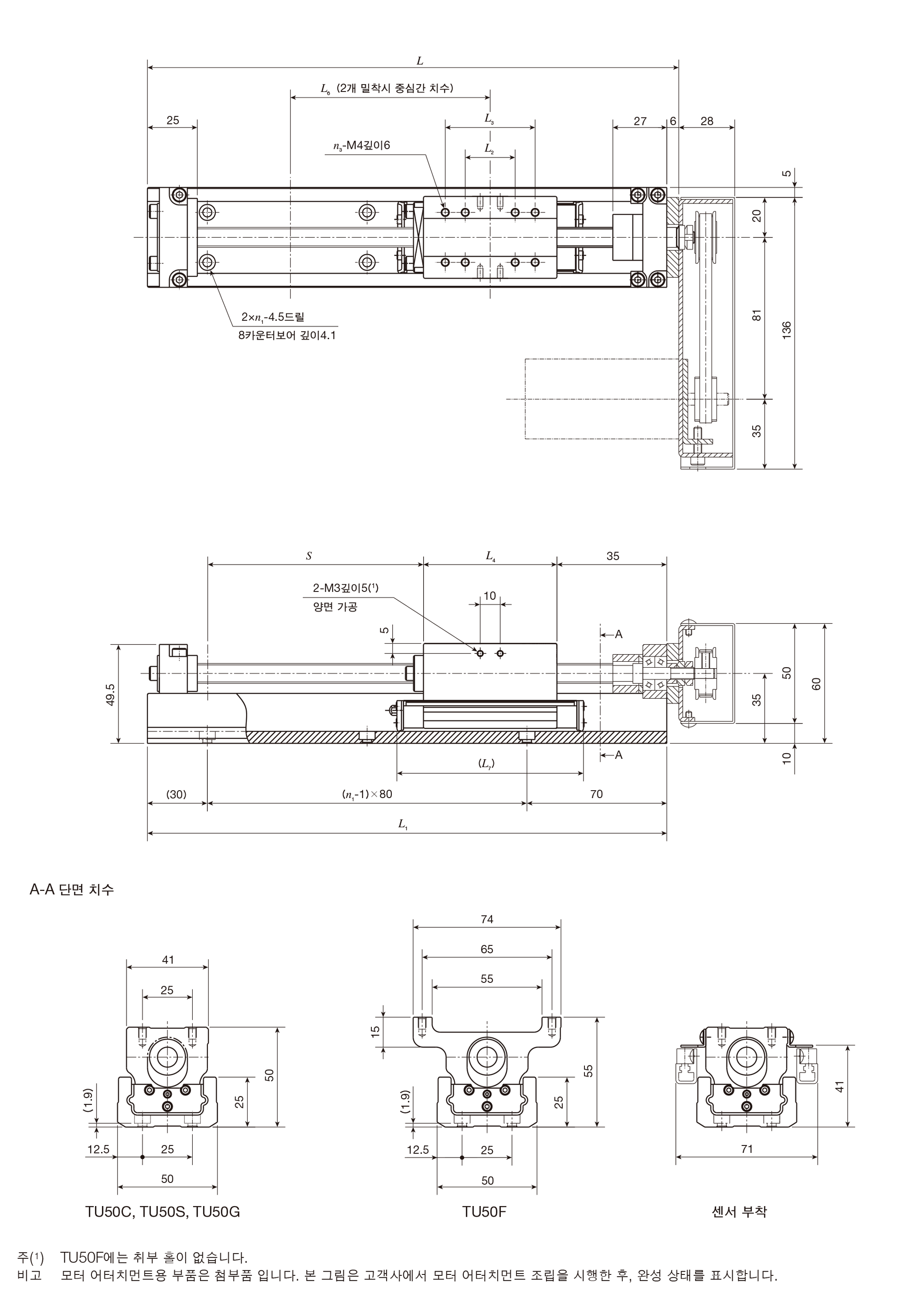

모터 접이식 사양

슬라이드 테이블 치수

단위 mm

형식과 크기	L2	L3	L4	L6	L7	n3	질량 Kg
TU50C	－	－	23.8	55	51	2	0.2
TU50S	25	－	42.8	75	70	4	0.4
TU50G	25	45	66.8	100	94	8	0.7
TU50F	25	－	42.8	75	70	4	0.5

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU50C	TU50S	TU50G	TU50C	TU50S	TU50G	TU50F
			TU50C	TU50F	TU50G	TU50C	TU50S	TU50G	TU50F
180	186	2	80(－)	60(－)	－(－)	1.6	1.8	－	1.9
260	266	3	160(115)	140(75)	120(－)	1.9	2.1	2.4	2.2
340	346	4	240(195)	220(155)	200(110)	2.3	2.5	2.8	2.6
420	426	5	320(275)	300(235)	280(190)	2.7	2.9	3.2	3.0
500	506	6	400(355)	380(315)	360(270)	3.1	3.3	3.6	3.4
580	586	7	480(435)	460(395)	440(350)	3.5	3.7	3.9	3.8
660	666	8	560(515)	540(475)	520(430)	3.8	4.0	4.3	4.1

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

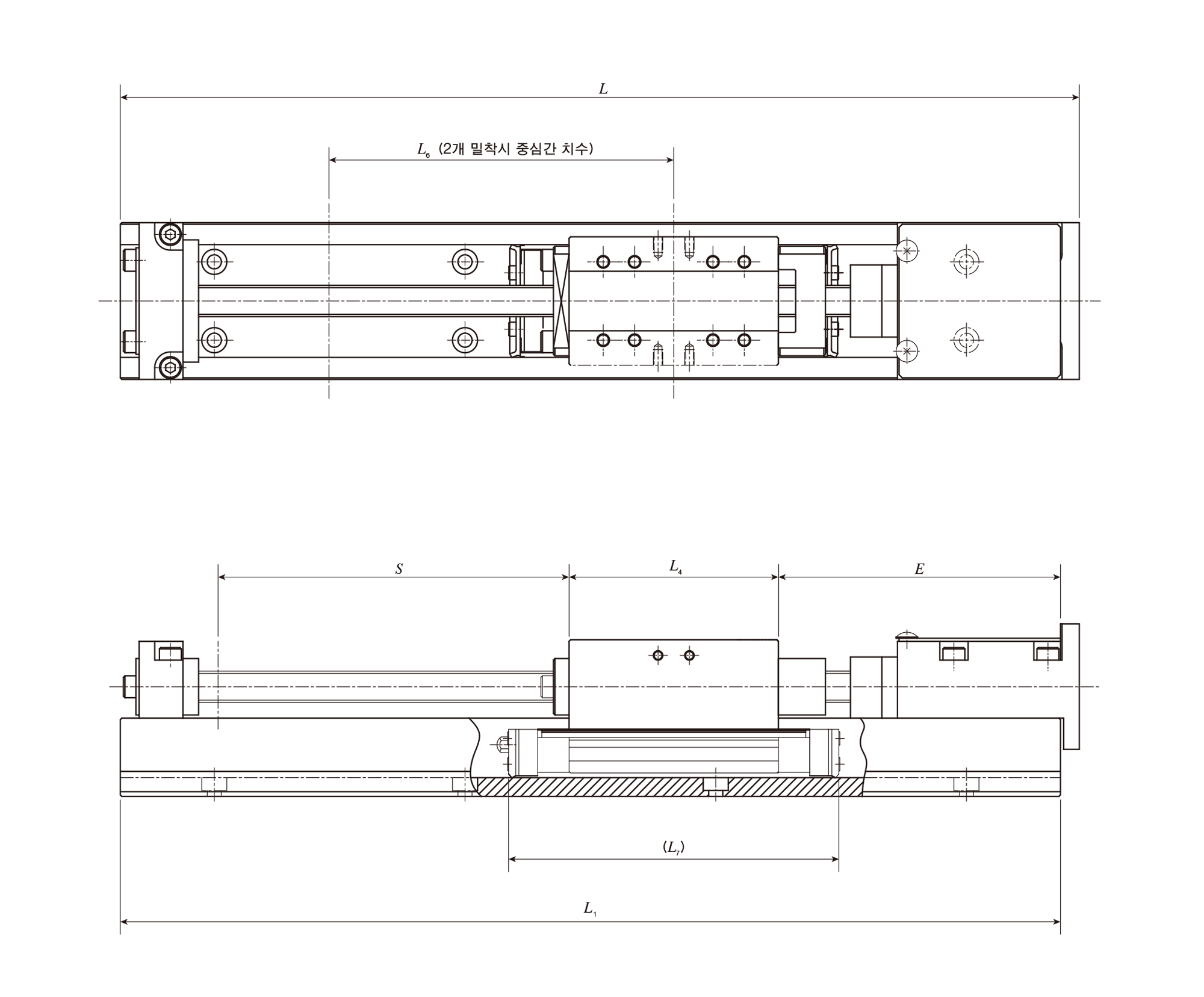

C루브 장착 테이블

단위 mm

형식과 크기	트랙 레일 길이 L1	전장 L	스트로크 S(1)	E	L4	L6	L7
TU50C	220	226	65(－)	90	23.8	65	63
	300	306	145(90)
	380	386	225(170)
	460	466	305(250)
	540	546	385(330)
	620	626	465(410)
	700	706	545(490)
TU50S TU50F	220	226	45(－)	90	42.8	85	82
	300	306	125(50)
	380	386	205(130)
	460	466	285(210)
	540	546	365(290)
	620	626	445(370)
	700	706	525(450)
TU50G	300	306	100(－)	90	66.8	110	106
	380	386	180(－)
	460	466	260(160)
	540	546	340(240)
	620	626	420(320)
	700	706	500(400)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

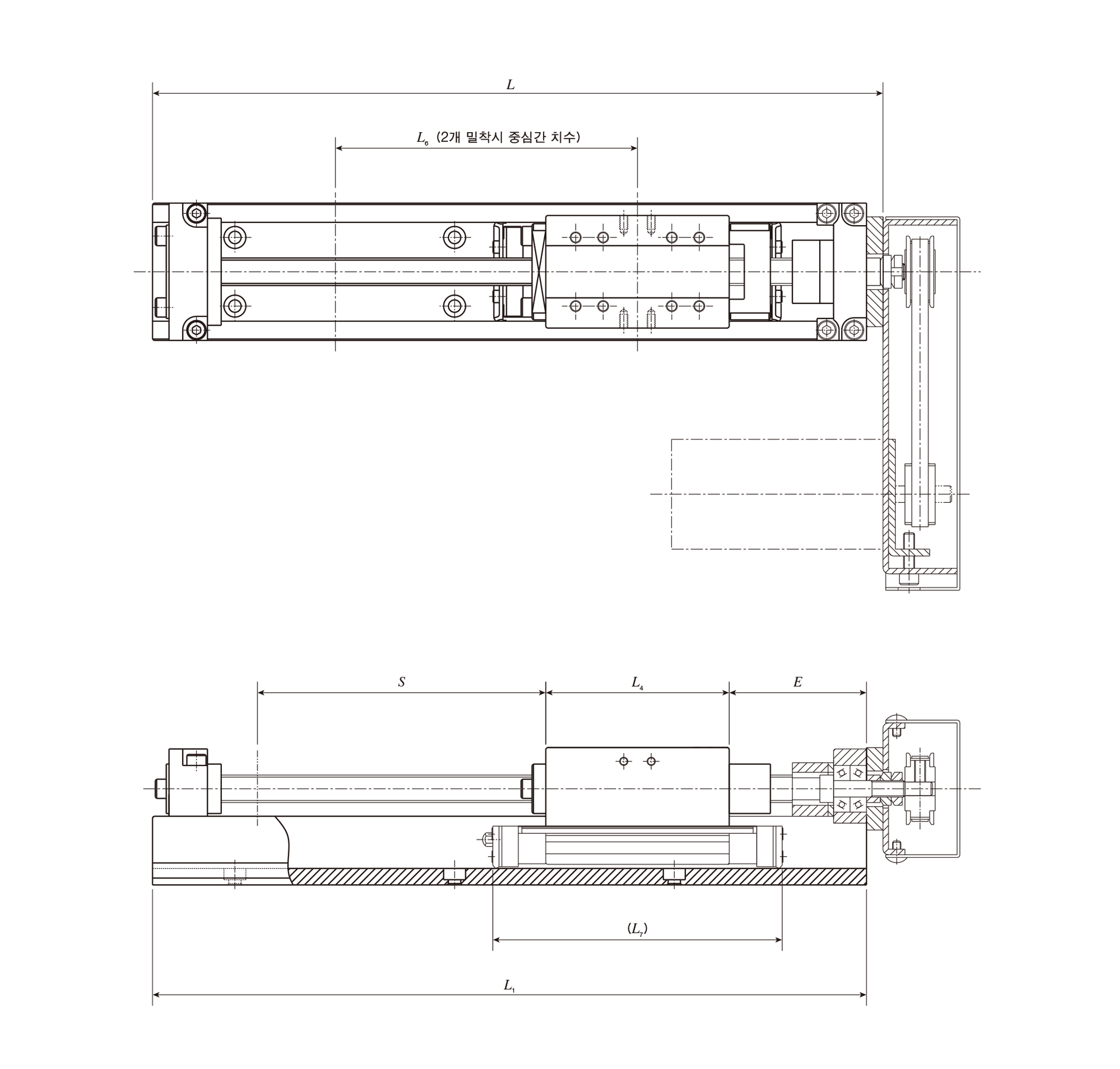

C루브 장착 테이블ㆍ모터 접이식 사양

단위 mm

형식과 크기	트랙 레일 길이 L1	전장 L	스트로크(1) S	E	L4	L6	L7
TU50C	180	186	65(－)	50	23.8	65	63
	260	266	145(90)
	340	346	225(170)
	420	426	305(250)
	500	506	385(330)
	580	586	465(410)
	660	666	545(490)
TU50S TU50F	180	186	45(－)	50	42.8	85	82
	260	266	125(50)
	340	346	205(130)
	420	426	285(210)
	500	506	365(290)
	580	586	445(370)
	660	666	525(450)
TU50G	260	266	100(－)	50	66.8	110	106
	340	346	180(80)
	420	426	260(160)
	500	506	340(240)
	580	586	420(320)
	660	666	500(400)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고	모터 어터치먼트용 부품은 첨부품 입니다. 본 그림은 고객사에서 모터 어터치먼트 조립을 시행한 후, 완성 상태를 표시합니다. 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

볼스크류 없는 사양

단위 mm

형식과 크기	트랙레일 사양	트랙레일 길이 L1	브릿지 커버 없음		브릿지 커버 부착
형식과 크기	트랙레일 사양	트랙레일 길이 L1	F1	G1	F1	G1
TU50	모터 접이식 하지 않음	220	20	18	20	18
		300
		380
		460
		540
		620
		700
	모터 접이식 사양	180	20	18	20	18
		260
		340
		420
		500
		580
		660

비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TU 특징

TU 시리즈는 U자형 트랙레일과 슬라이드 테이블로 구성된 콤팩트한 슬림형 위치결정테이블입니다. U자형 트랙레일의 내측에 조립된 슬라이드 테이블은 직선운동베어링 기구와 일체화된 구조로 되어 있고, 직경이 큰 강구가 2열로 배치된 궤도와 4점으로 접촉하고 있습니다. 이러한 설계에 의해, 방향이나 크기가 변동하는 하중이나 복합하중이 작용하는 곳에서도 안정된 고정도와 고강성을 얻을 수 있습니다. 또한, U자형 트랙레일을 채택하여 트랙레일의 모멘트나 비틀림에 대한 강성도 대폭 향상되었습니다. TU시리즈는 트랙레일 폭이 25mm ~ 130mm까지 8종류가 있습니다. 슬라이드 테이블의 길이를 각 종류별로 선택할 수 있습니다. 또한, 볼스크류의 종류와 리드, 모터의 종류, 센서의 설치 등 용도에 적합한 최적의 위치결정테이블을 선택할 수 있습니다.
