치수

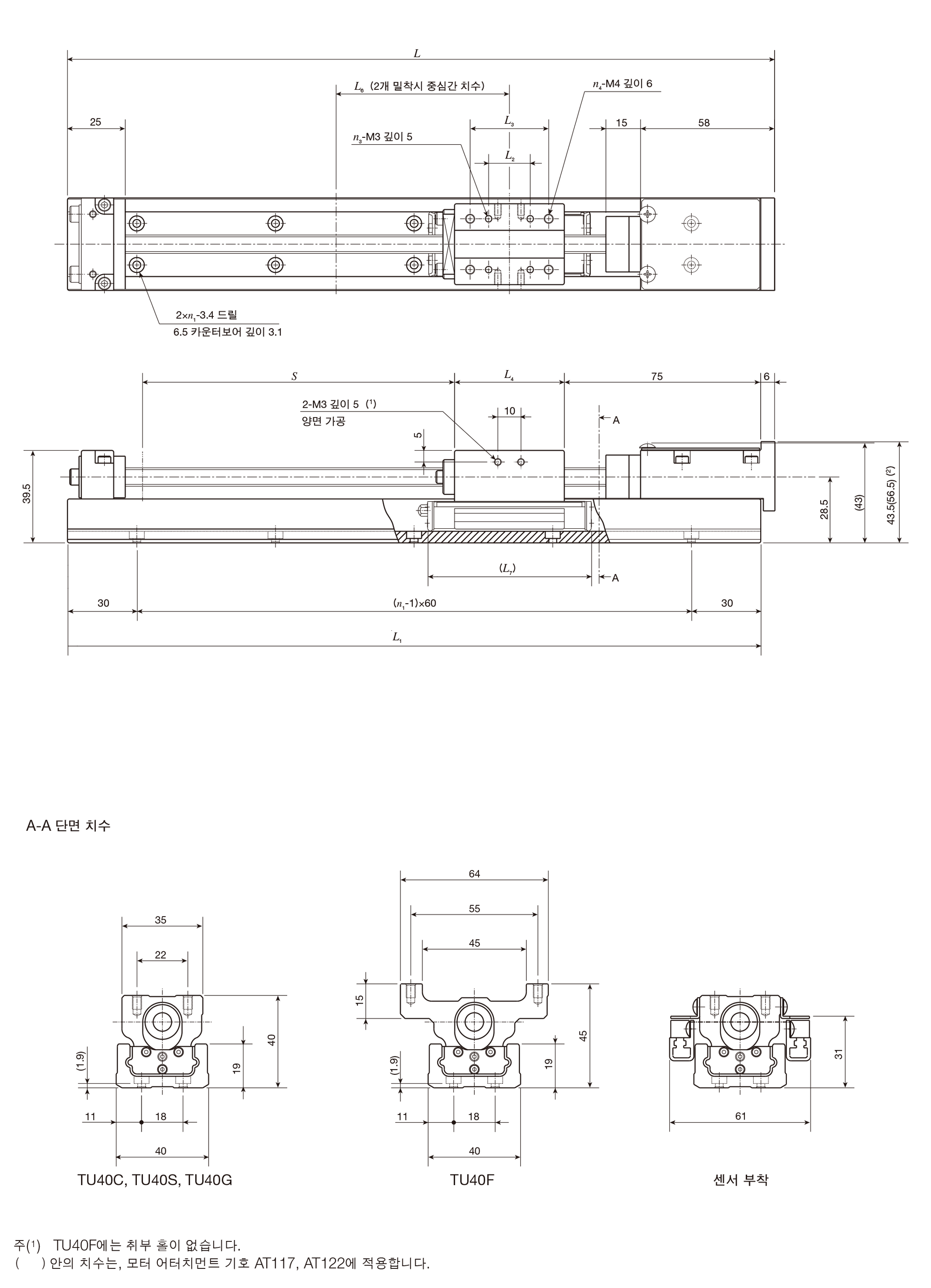

TU40 시리즈의 치수도입니다.

슬라이드 테이블 치수

단위 mm

형식과 크기	L2	L3	L4	L6	L7	n3	n4	질량 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
180	186	3	45(－)	30(－)	－(－)	0.9	1.0	－	1.1
240	246	4	105(70)	90(40)	80(－)	1.1	1.2	1.3	1.3
300	306	5	165(130)	150(100)	140(70)	1.2	1.3	1.4	1.4
360	366	6	225(190)	210(160)	200(130)	1.4	1.5	1.6	1.6
420	426	7	285(250)	270(220)	260(190)	1.6	1.7	1.8	1.8

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

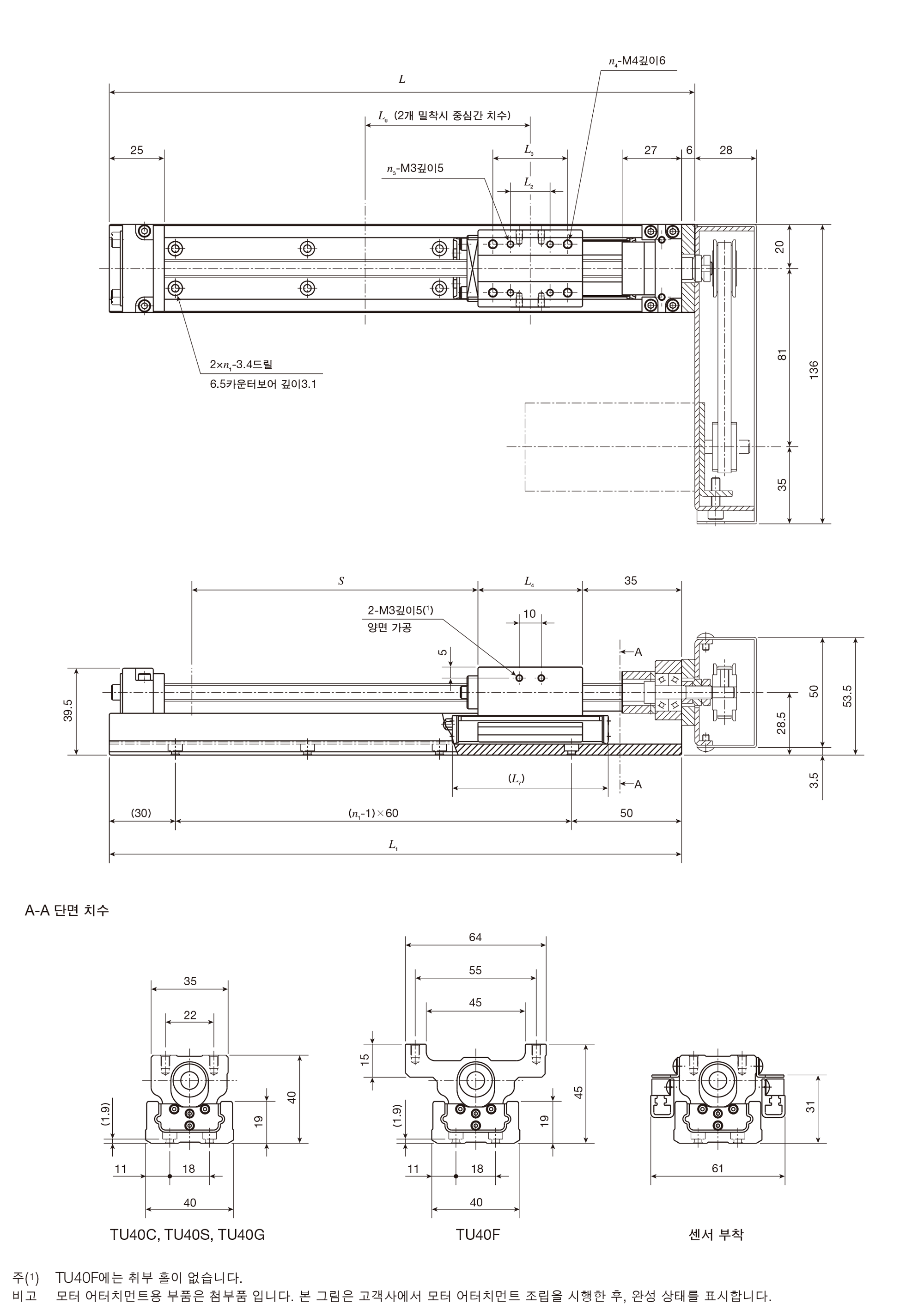

모터 접이식 사양

슬라이드 테이블 치수

단위 mm

형식과 크기	L2	L3	L4	L6	L7	n3	n4	질량 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
140	146	2	45(－)	30(－)	－(－)	1.0	1.1	－	1.2
200	206	3	105(70)	90(40)	80(－)	1.2	1.3	1.4	1.4
260	266	4	165(130)	150(100)	140(70)	1.4	1.5	1.6	1.6
320	326	5	225(190)	210(160)	200(130)	1.6	1.7	1.8	1.8
380	386	6	285(250)	270(220)	260(190)	1.8	1.9	2.0	2.0

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

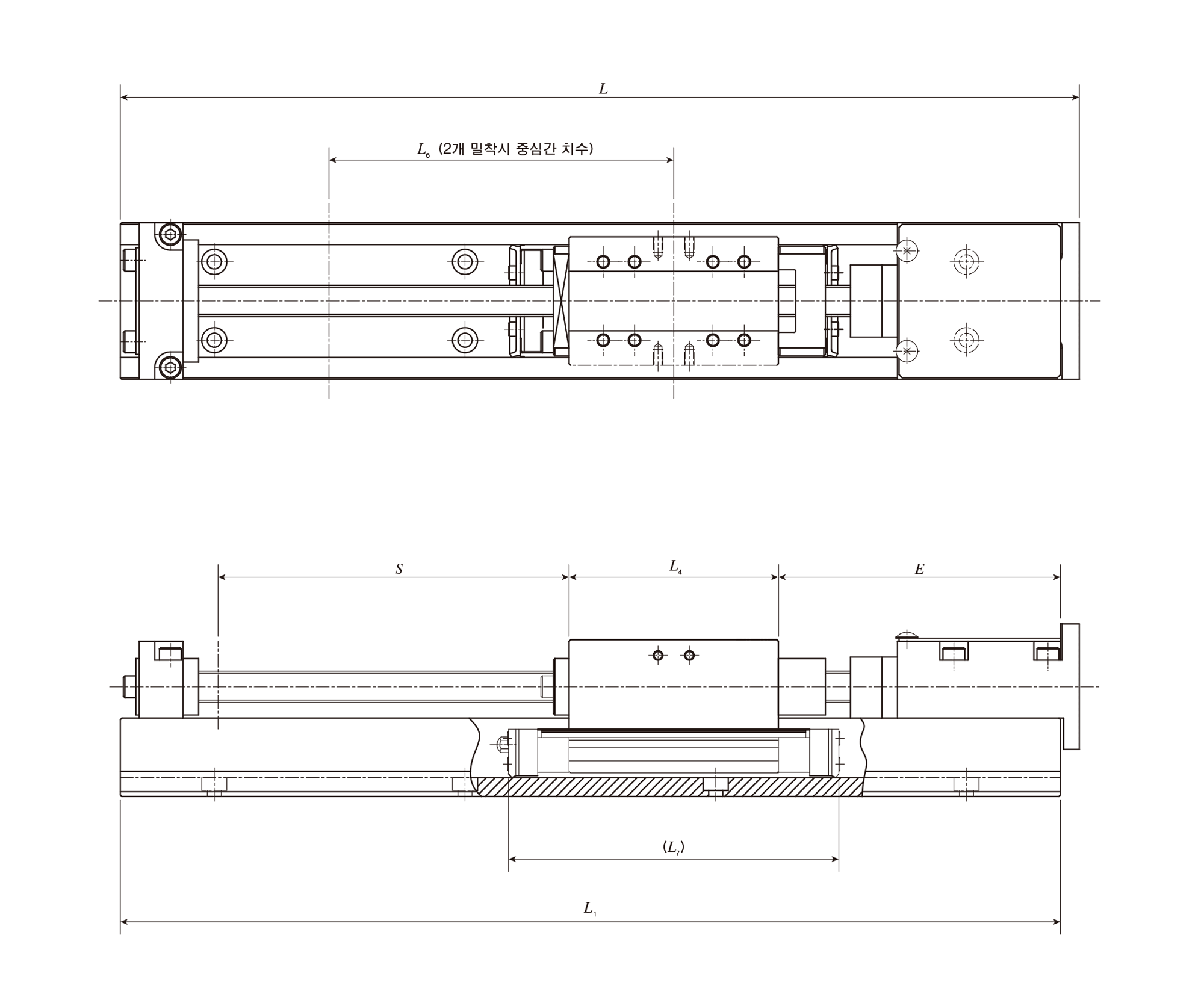

C루브 장착 테이블

단위 mm

형식과 크기	트랙 레일 길이 L1	전장 L	스트로크 S(1)	E	L4	L6	L7
TU40C	180	186	30(－)	90	19.5	60	55
	240	246	90(40)
	300	306	150(100)
	360	366	210(160)
	420	426	270(220)
TU40S TU40F	240	246	80(－)	90	31.5	70	67
	300	306	140(75)
	360	366	200(135)
	420	426	260(195)
TU40G	240	246	60(－)	90	47.5	85	83
	300	306	120(－)
	360	366	180(105)
	420	426	240(165)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

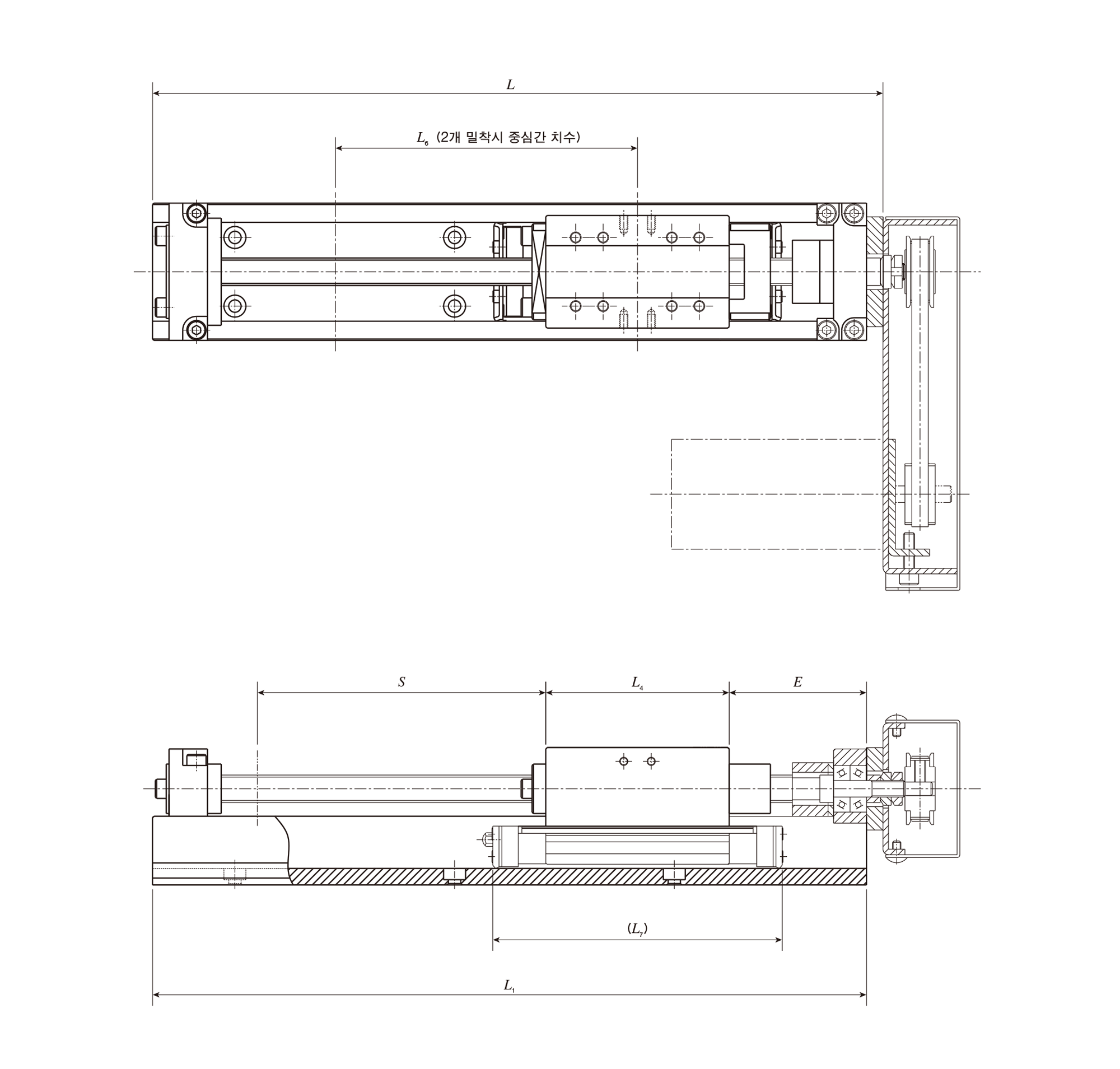

C루브 장착 테이블ㆍ모터 접이식 사양

단위 mm

형식과 크기	트랙 레일 길이 L1	전장 L	스트로크(1) S	E	L4	L6	L7
TU40C	140	146	30(－)	50	19.5	60	55
	200	206	90(40)
	260	266	150(100)
	320	326	210(160)
	380	386	270(220)
TU40S TU40F	200	206	80(－)	50	31.5	70	67
	260	266	140(75)
	320	326	200(135)
	380	386	260(195)
TU40G	200	206	60(－)	50	47.5	85	83
	260	266	120(－)
	320	326	180(105)
	380	386	240(165)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고	모터 어터치먼트용 부품은 첨부품 입니다. 본 그림은 고객사에서 모터 어터치먼트 조립을 시행한 후, 완성 상태를 표시합니다. 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

볼스크류 없는 사양

단위 mm

형식과 크기	트랙레일 사양	트랙레일 길이 L1	브릿지 커버 없음		브릿지 커버 부착
형식과 크기	트랙레일 사양	트랙레일 길이 L1	F1	G1	F1	G1
TU40	모터 접이식 하지 않음	180	20	18	20	18
		240
		300
		360
		420
	모터 접이식 사양	140	20	18	20	18
		200
		260
		320
		380

비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

제품관련 문의

일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

TU 특징

TU 시리즈는 U자형 트랙레일과 슬라이드 테이블로 구성된 콤팩트한 슬림형 위치결정테이블입니다. U자형 트랙레일의 내측에 조립된 슬라이드 테이블은 직선운동베어링 기구와 일체화된 구조로 되어 있고, 직경이 큰 강구가 2열로 배치된 궤도와 4점으로 접촉하고 있습니다. 이러한 설계에 의해, 방향이나 크기가 변동하는 하중이나 복합하중이 작용하는 곳에서도 안정된 고정도와 고강성을 얻을 수 있습니다. 또한, U자형 트랙레일을 채택하여 트랙레일의 모멘트나 비틀림에 대한 강성도 대폭 향상되었습니다. TU시리즈는 트랙레일 폭이 25mm ~ 130mm까지 8종류가 있습니다. 슬라이드 테이블의 길이를 각 종류별로 선택할 수 있습니다. 또한, 볼스크류의 종류와 리드, 모터의 종류, 센서의 설치 등 용도에 적합한 최적의 위치결정테이블을 선택할 수 있습니다.
