치수

TU86 시리즈의 치수도입니다.

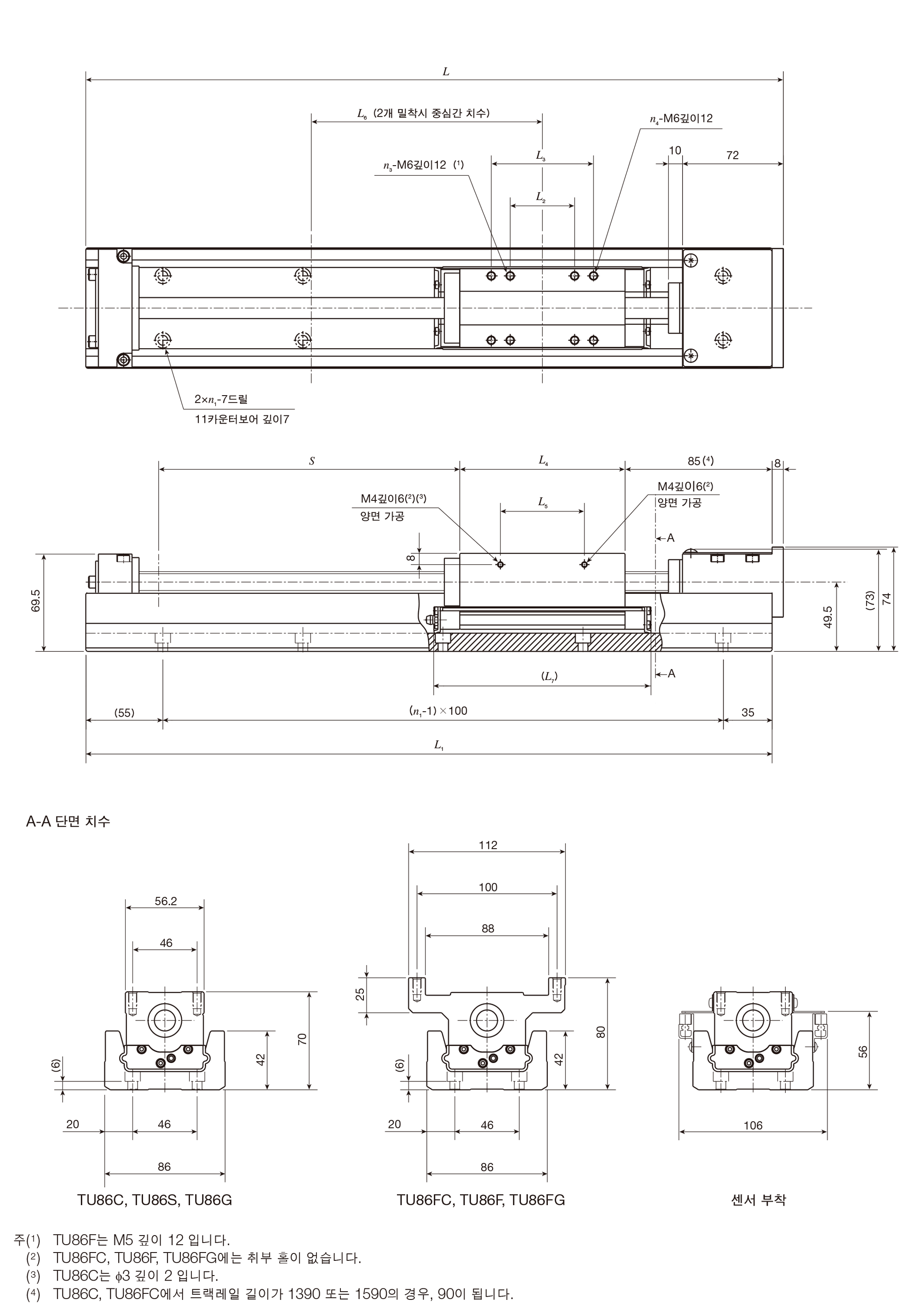

슬라이드 테이블 치수

단위 mm

형식과크기	L2	L3	L4	L5	L6	L7	n3	n4	질량 Kg
TU86C	－	－	43	30	90	80	2	－	0.7
TU86S	46	－	93	63	140	130	4	－	1.7
TU86G	46	73	118	60	165	155	4	4	2.2
TU86FC	－	－	43	－	90	80	2	－	1.1
TU86F	28	46	93	－	140	130	4	4	2.3
TU86FG	46	73	118	－	165	155	4	4	3.0

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU86C	TU86S	TU86G	TU86C	TU86S	TU86G	TU86FC	TU86F	TU86FG
			TU86FC	TU86F	TU86FG	TU86C	TU86S	TU86G	TU86FC	TU86F	TU86FG
490	498	5	300(220)	250(120)	225(－)	9.9	10.9	11.4	10.3	11.5	12.2
590	598	6	400(320)	350(220)	325(170)	10.8	11.7	12.2	11.2	12.4	13.0
690	698	7	500(420)	450(320)	425(270)	12.3	13.2	13.8	12.7	13.9	14.6
790	798	8	600(520)	550(420)	525(370)	13.8	14.7	15.3	14.2	15.4	16.1
890	898	9	700(620)	650(520)	625(470)	15.0	15.9	16.4	15.4	16.6	17.2
990	998	10	800(720)	750(620)	725(570)	16.5	17.4	17.9	16.9	18.1	18.7
1090	1098	11	900(820)	850(720)	825(670)	18.0	18.9	19.4	18.4	19.6	20.2
1190	1198	12	1000(920)	950(820)	925(770)	19.5	20.4	21.0	19.9	21.1	21.8
1390	1398	14	1200(1120)	1150(1020)	1125(970)	24.5	25.4	25.9	24.9	26.0	26.7
1590	1598	16	1400(1320)	1350(1220)	1325(1170)	27.8	28.7	29.2	28.2	29.3	30.0

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

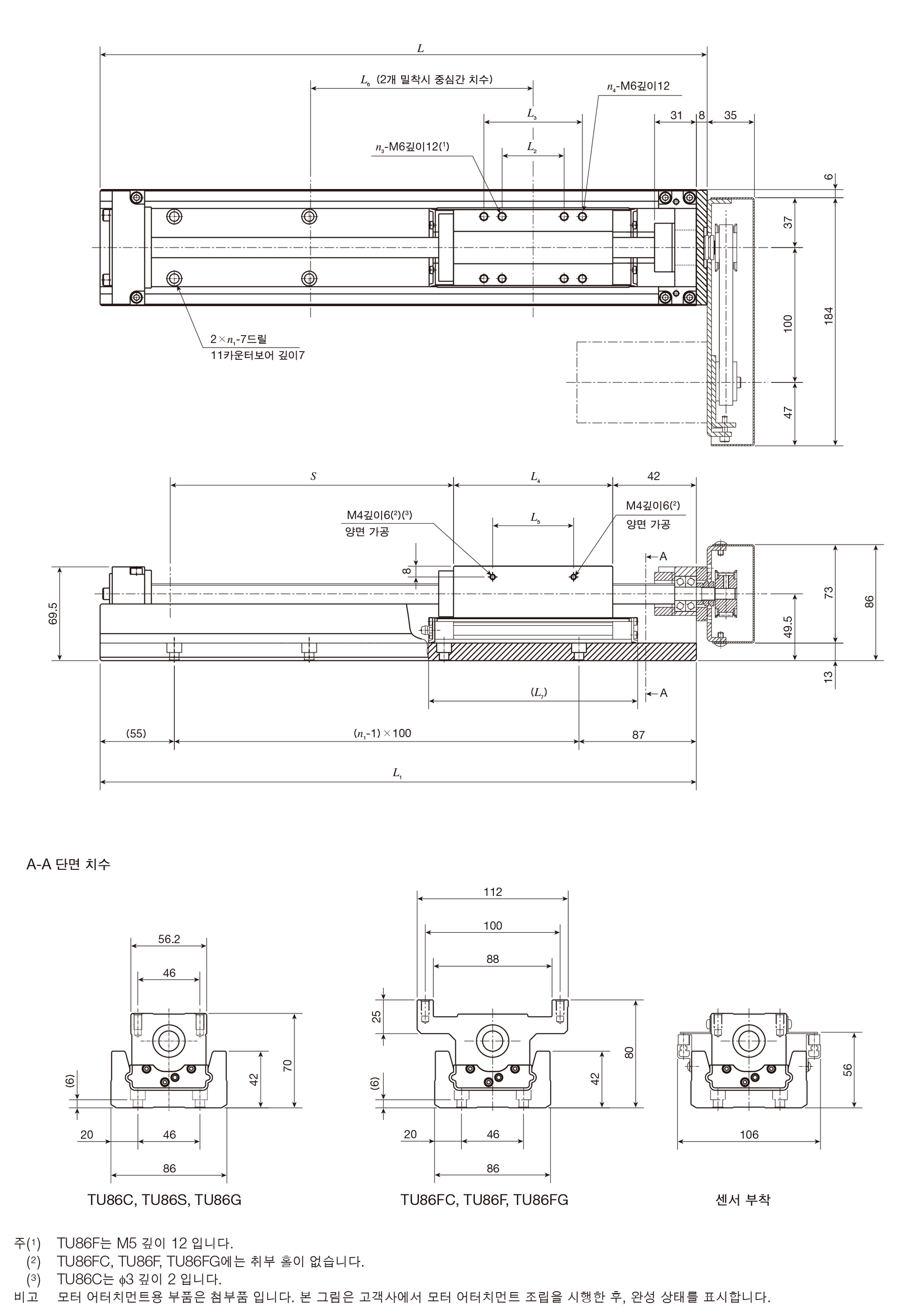

모터 접이식 사양

슬라이드 테이블 치수

단위 mm

형식과크기	L2	L3	L4	L5	L6	L7	n3	n4	질량 Kg
TU86C	－	－	43	30	90	80	2	－	0.7
TU86S	46	－	93	63	140	130	4	－	1.7
TU86G	46	73	118	60	165	155	4	4	2.2
TU86FC	－	－	43	－	90	80	2	－	1.1
TU86F	28	46	93	－	140	130	4	4	2.3
TU86FG	46	73	118	－	165	155	4	4	3.0

트랙레일 치수

단위 mm

트랙레일 길이 L1	전장 L	n1	스트로크 S(1)			질량(2) Kg
			TU86C	TU86S	TU86G	TU86C	TU86S	TU86G	TU86FC	TU86F	TU86FG
			TU86FC	TU86F	TU86FG	TU86C	TU86S	TU86G	TU86FC	TU86F	TU86FG
442	450	4	295(215)	245(115)	220(－)	10.3	11.3	11.8	10.7	11.9	12.6
542	550	5	395(315)	345(215)	320(165)	11.2	12.1	12.6	11.6	12.8	13.4
642	650	6	495(415)	445(315)	420(265)	12.7	13.6	14.2	13.1	14.3	15.0
742	750	7	595(515)	545(415)	520(365)	14.2	15.1	15.7	14.6	15.8	16.5
842	850	8	695(615)	645(515)	620(465)	15.4	16.3	16.8	15.8	17.0	17.6
942	950	9	795(715)	745(615)	720(565)	16.9	17.8	18.3	17.3	18.5	19.1
1042	1050	10	895(815)	845(715)	820(665)	18.4	19.3	19.8	18.8	20.0	20.6
1142	1150	11	995(915)	945(815)	920(765)	19.9	20.8	21.4	20.3	21.5	22.2

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 값은 슬라이드 테이블 2개 밀착시의 치수 입니다.
（2）	스탠다드 테이블 1개일 때의 테이블 전체 질량을 표시합니다.

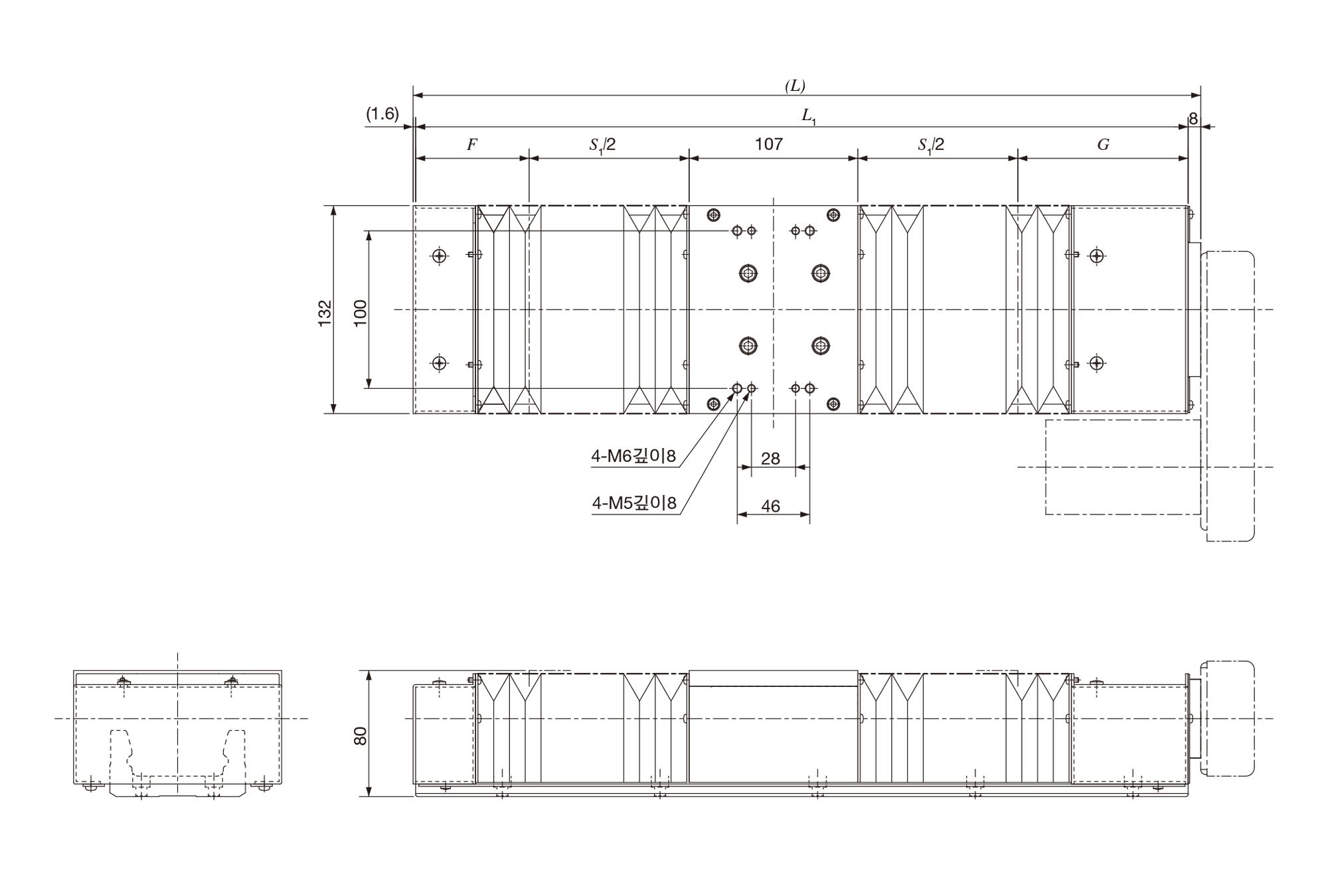

벨로우즈 부착 테이블

단위 mm

트랙레일 길이 L1	전장 (L)	한계 스트로크(1) S1	스트로크(2) S	F	G
490(442)	499.6(451.6)	203(198)	195(190)	72(72)	108(65)
590(542)	599.6(551.6)	275(270)	265(260)	86(86)	122(79)
690(642)	699.6(651.6)	349(344)	340(335)	99(99)	135(92)
790(742)	799.6(751.6)	421(416)	410(405)	113(113)	149(106)
890(842)	899.6(851.6)	521(516)	510(505)	113(113)	149(106)
990(942)	999.6(951.6)	593(588)	580(575)	127(127)	163(120)
1090(1042)	1099.6(1051.6)	667(662)	655(650)	140(140)	176(133)
1190(1142)	1199.6(1151.6)	739(734)	730(725)	154(154)	190(147)

주（1）	슬라이드 테이블이 이동 가능한 스트로크의 한계치를 표시합니다.
（2）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.
비고	（　）안의 치수는, 모터 접이식 사양의 벨로우즈 부착 테이블에 적용합니다. 트랙레일의 취부에 대해서는, TU86 치수표를 참조해 주십시오. C루브 장착에도 적용합니다.

C루브 장착 테이블

단위 mm

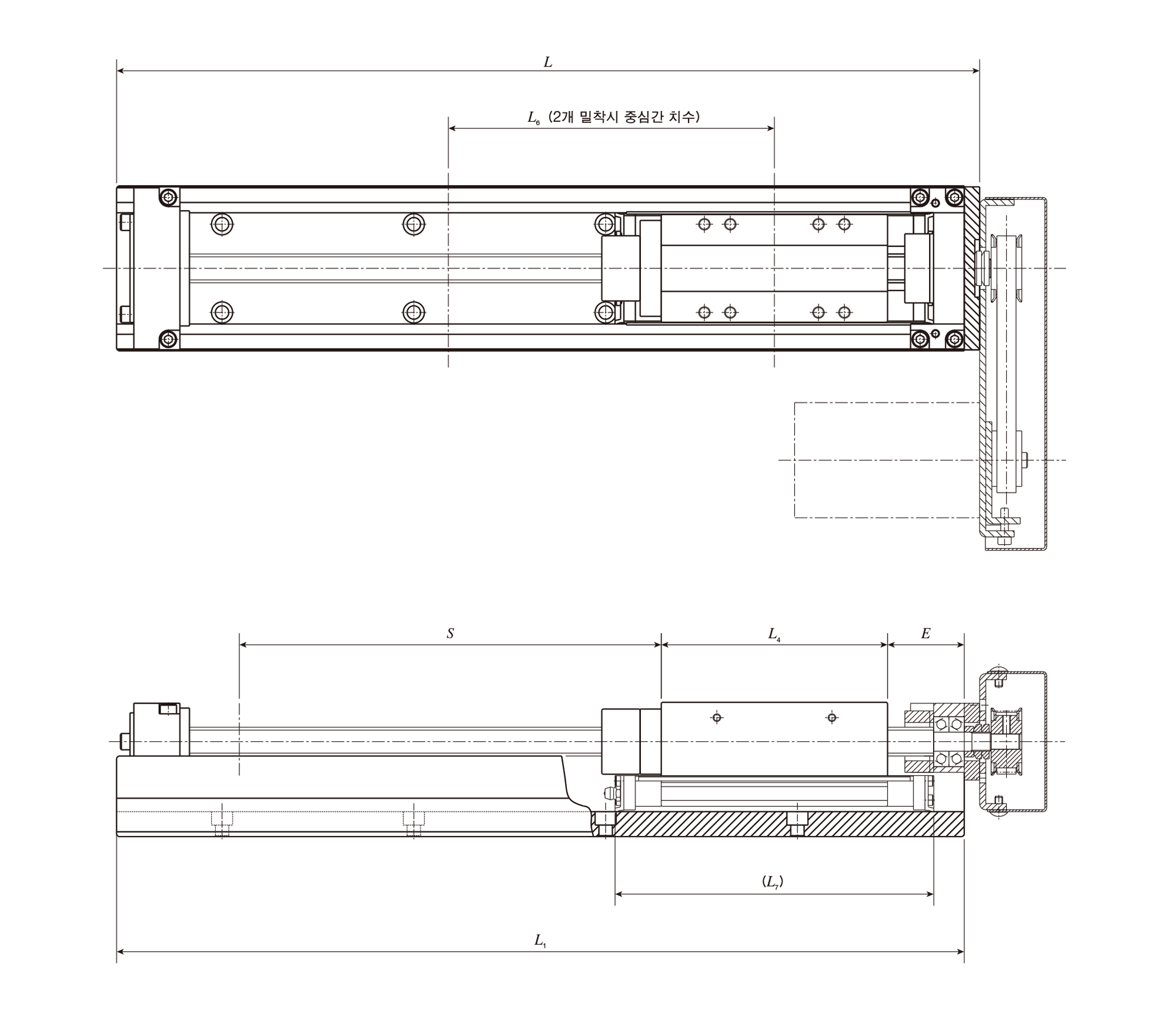

형식과크기	트랙레일 길이 L1	전장 L	스트로크(1) S	E	L4	L6	L7
TU86C TU86FC	490	498	260(190)	110	43	95	92
	590	598	360(290)
	690	698	460(390)
	790	798	560(490)
	890	898	660(590)
	990	998	760(690)
	1090	1098	860(790)
	1190	1198	960(890)
TU86S TU86F	490	498	230(120)	85	93	145	142
	590	598	330(220)
	690	698	430(320)
	790	798	530(420)
	890	898	630(520)
	990	998	730(620)
	1090	1098	830(720)
	1190	1198	930(820)
TU86G TU86FG	490	498	210(－)	85	118	170	167
	590	598	310(170)
	690	698	410(270)
	790	798	510(370)
	890	898	610(470)
	990	998	710(570)
	1090	1098	810(670)
	1190	1198	910(770)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 수치는 슬라이드 테이블 2개 밀착시의 치수 입니다.
비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

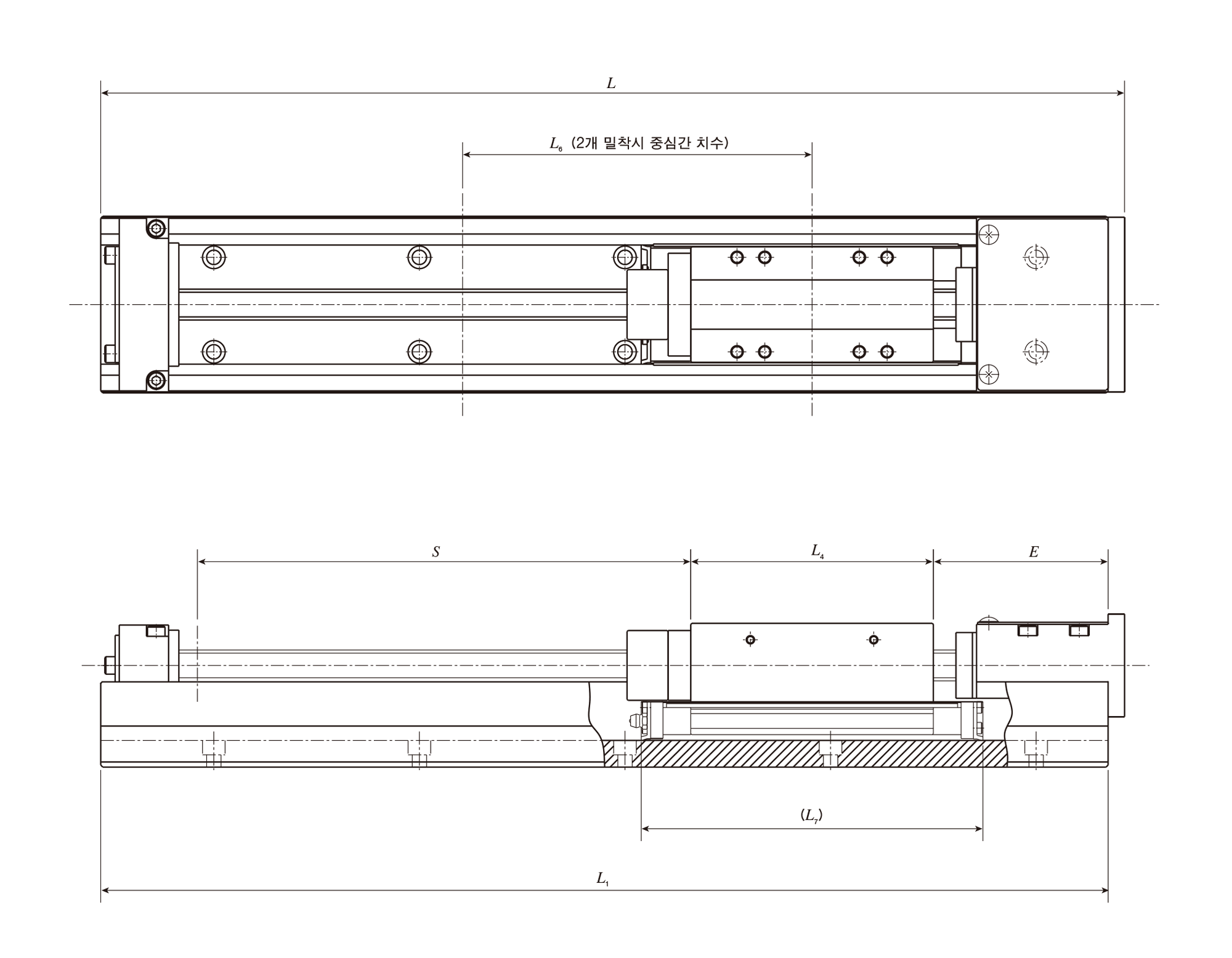

C루브 장착 테이블ㆍ모터 접이식 사양

단위 mm

형식과크기	트랙레일 길이 L1	전장 L	스트로크(1) S	E	L4	L6	L7
TU86C TU86FC	442	450	250(190)	70	43	95	92
	542	550	350(290)
	642	650	450(390)
	742	750	550(490)
	842	850	650(590)
	942	950	750(690)
	1042	1050	850(790)
	1142	1150	950(890)
TU86S TU86F	442	450	230(120)	40	93	145	142
	542	550	330(220)
	642	650	430(320)
	742	750	530(420)
	842	850	630(520)
	942	950	730(620)
	1042	1050	830(720)
	1142	1150	930(820)
TU86G TU86FG	442	450	210(－)	40	118	170	167
	542	550	310(170)
	642	650	410(270)
	742	750	510(370)
	842	850	610(470)
	942	950	710(570)
	1042	1050	810(670)
	1142	1150	910(770)

주（1）	리미트 센서를 취부한 경우에 허용 가능한 스트로트를 표시합니다.（　）안의 수치는 슬라이드 테이블 2개 밀착시의 값 입니다.
비고	모터 어터치먼트용 부품은 첨부품 입니다. 본 그림은 고객사에서 모터 어터치먼트 조립을 시행한 후, 완성 상태를 표시합니다. 슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.

볼스크류 없는 사양

단위 mm

형식과크기	트랙레일 사양	트랙레일 길이 L1	브릿지 커버 없음		브릿지 커버 부착
형식과크기	트랙레일 사양	트랙레일 길이 L1	F1	G1	F1	G1
TU86	모터 접이식 하지 않음	490	32	19	35	29
		590
		690
		790
		890
		990
		1090
		1190
		1390
		1590	32	19	－	－
	모터 접이식 사양	442	32	28	35	29
		542
		642
		742
		842
		942
		1042
		1142

비고	슬라이드 테이블과 트랙레일의 치수는, 각각의 크기 치수표를 참조해 주십시오.
