サーボアンプの基礎知識
サーボモータを高精度に制御するためには、指令値と実際の動作を継続的に比較し、必要な補正を即時に行う制御系が不可欠です。ここでは、サーボアンプの基本的な知識と動作原理を解説します。
サーボアンプとは
サーボアンプとは、サーボモータを精密に制御するための電子機器です。上位制御装置（PLCやモーションコントローラなど）から受け取った指令値（命令）を、サーボモータを駆動するための電力信号に変換・増幅する役割を担っています。

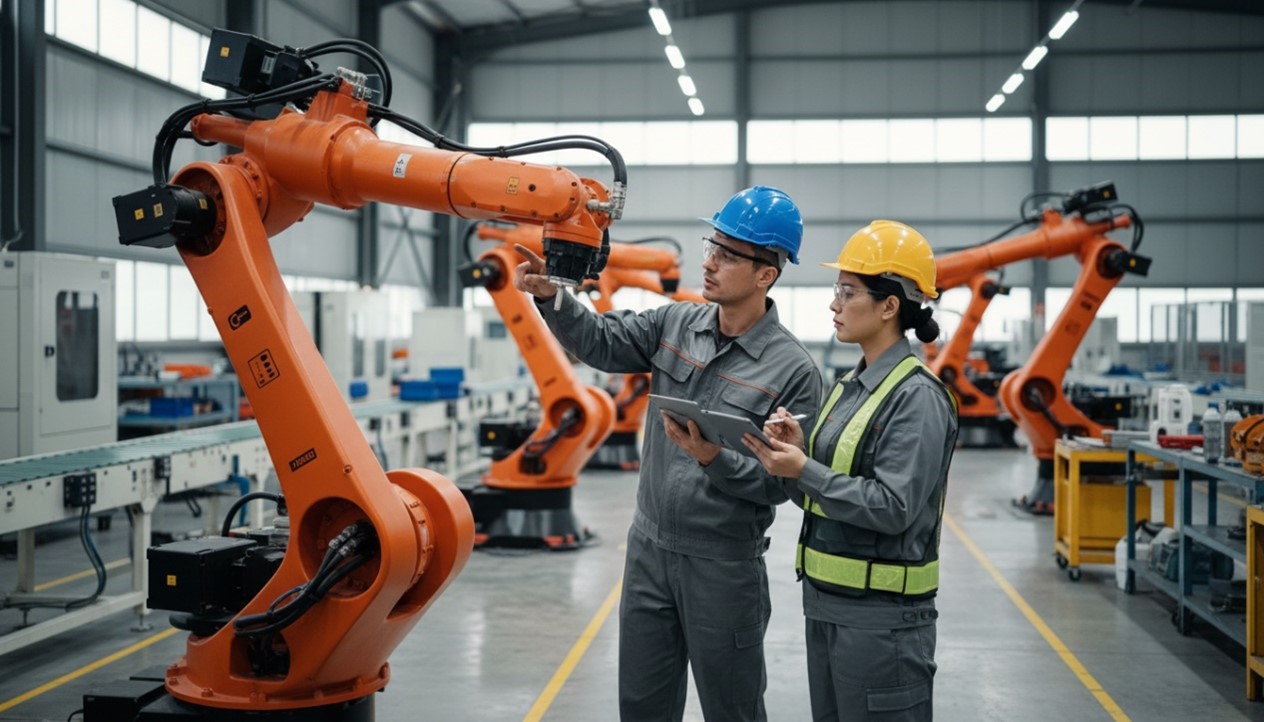

産業用ロボット、工作機械、半導体製造装置、自動組立機など、高精度な位置決めや速度制御が求められる現場で広く使用されています。サーボアンプは単なる電力供給装置ではなく、モータの位置、速度、トルクなどをリアルタイムでフィードバック制御する「頭脳」としての機能を持っています。
基本的な動作原理
サーボアンプはフィードバック制御を基本とし、以下のプロセスを高速で繰り返します。
| プロセス | 内容 | |
|---|---|---|
| ① | 指令値の受信 | 上位制御装置から目標値（位置、速度）の指令を受け取る |
| ② | エンコーダからのフィードバック | サーボモータに取り付けられたエンコーダから現在位置を読み取る |
| ③ | 偏差の計算 | 目標値と現在値の差（偏差）を算出する |
| ④ | 制御演算 | 偏差を小さくするために、最適な制御量を計算する |
| ⑤ | 電力増幅 | 計算結果に合わせて、サーボモータを動かすための電力を生成する |
| ⑥ | モータへの出力 | 電力を細かく調整しながらモータに送り、意図した最適な動作に近づける |
このサイクルを1秒間に数千〜数万回の頻度で実行することで、高精度かつ応答性の高い制御を実現しています。
サーボアンプの役割
サーボアンプは、サーボモータを正しく動かすために欠かせない装置です。主に次のような役割を担っています。
| 役割 | 内容 |
|---|---|
| 信号変換 | 上位制御装置から送られる指令信号を、モータ駆動に必要な電力に変換する。このとき、指令の内容を維持したまま電力を調整する仕組みが用いられている |
| フィードバック制御 | モータの位置を常に確認し、意図した最適な動きになるように調整する 負荷変動などの外的な影響があっても、目標位置を維持する |
| 保護機能 | 過電流や過熱などの異常を検出し、装置を保護する 異常時には上位制御装置へアラームを通知し、システム全体の安全性を高める |
| 最適化（チューニング） | モータの特性に合わせてパラメータを調整し、滑らかで応答性の高い動作を実現する |
サーボアンプの利点と課題
サーボアンプは高精度な制御を実現するうえで多くの強みを持つ一方、適切に運用するためにはいくつかの注意点も存在します。ここでは、サーボアンプの特性をより正しく理解するために、その利点と課題を紹介します。
サーボアンプの利点
サーボアンプを使用した制御システムには、精密な動作を実現するための多くの利点があります。
・高精度な位置決め
モータの位置を常に監視しながら動作を調節する仕組みにより、±数μmレベルの非常に細かい位置決めが可能です。半導体製造や精密加工といった高精度が求められる分野に最適です。
・高速応答性
制御の処理が高速で行われるため、指令値が変わった際も素早く反応できます。加減速が多い装置でも動作時間の短縮に貢献します。
・柔軟な制御モード
位置・速度・トルクのいずれかに重点を置くかを切り替えられるため、用途に応じて最適な制御方式を選択できます。
・外乱への自動補正
負荷変動や摩擦など外的な影響（外乱）があっても、目標位置を維持するよう自動で補正するため、安定した運転が可能です。
・リアルタイム監視機能
モータの電流や速度などの状態をリアルタイムで監視できるため、異常の早期発見や装置の最適化にも役立ちます。
注意すべき課題
サーボアンプを使った制御システムには多くの利点がありますが、一方で注意すべき点も存在します。
・制御調整の複雑さ
動作を安定させるための制御が複雑で、設定が適切でないと振動の発生や精密な位置決めができないことがあります。最適な調整には一定の知識と経験が求められます。
・ノイズへの影響
指令信号やフィードバック信号は周囲の電気的なノイズの影響を受けやすいため、配線や設置に注意が必要です。
・機械系とのマッチング
モータと機械側のバランスが悪いと、制御が不安定になることがあります。機械設計の段階からシステムに適応した構造を考慮することが重要です。
・電源品質の影響
電圧の変動やノイズが多い環境では動作が不安定になる可能性があります。特に複数軸を同時に動かす場合は、十分な容量の電源やノイズ対策が求められます。
サーボアンプのメンテナンス
サーボアンプを長期間安定して運用するためには、日常的な点検と計画的なメンテナンスが欠かせません。ここでは、故障の兆候、トラブル発生時の基本的な対応、そして予防のための管理ポイントをまとめます。
一般的な故障の兆候
サーボアンプが故障するときには、動作の乱れや電気的な異常、物理的な劣化といった形で前兆が現れます。たとえば、位置決め精度の低下、異音や振動の増加、頻繁なアラーム、発熱といった変化は注意すべきサインです。また冷却ファンの異音やコンデンサの膨張、配線の変色など、外観から判断できる劣化もあります。こうした兆候を早期に把握することで、突発的な停止を防止できます。
トラブル発生時の基本的な対応
異常が発生した際は、まずアラーム内容や発生状況を整理し、安全を確保したうえで原因を切り分けます。配線のゆるみや電源状態、エンコーダ信号などの外部要因を確認し、それでも解決しない場合はサーボアンプ本体やモータ側の状態を順に調べます。内部基盤の修理が必要な場合や原因が特定できない場合は、専門業者への依頼が適切です。
メンテナンス時の注意点
サーボアンプ内部には高電圧が残留するため、電源を切った後も一定時間待ってから作業を行う必要があります。また基板は静電気に弱いため、接地を行いながら慎重に扱います。調整作業を行う際には、現在のパラメータを必ずバックアップし、環境条件（温度、湿度、粉塵、振動）にも注意を払うことが重要です。
定期メンテナンスの重要性
日常点検では異音やアラーム履歴の確認、月点検では端子の緩みや冷却ファンの状態確認、年次点検では絶縁測定やコンデンサの状態確認など、段階的な点検が効果的です。さらに、5～10年のスパンで部品交換やシステム更新を検討することで、設備全体の信頼性を高められます。点検内容や交換履歴を記録しておくことは、予防保全の精度向上に大きく役立ちます。
IKO製品紹介
サーボアンプ性能を十分に活かすためには、その動きを正確に受け止める機構側の性能も重要になります。特に、高精度な位置決めや安定した動作が求められる場面では、テーブルの精度や剛性がシステム全体の性能を大きく左右します。ここでは、こうした要求に応えることができるIKOの精密位置決めテーブルについて、その特長をご紹介します。

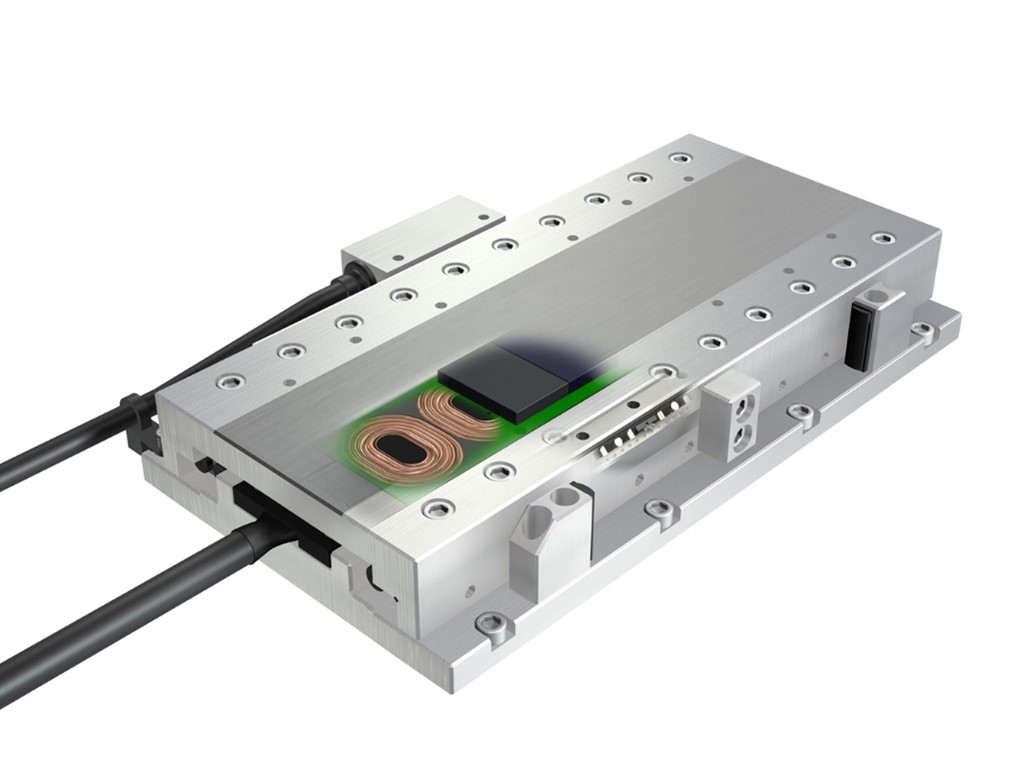

ナノリニアNT…H
IKOナノリニアNT…Hは、コイルと磁石の電磁力で直接直線運動を生み出す「リニアモータ（サーボモータの一種）」で駆動する精密位置決めテーブルです。高分解能のリニアエンコーダを備えているため、高い位置決め精度を実現できます。さらに、専用の高性能サーボアンプと、ローラタイプのラック＆ピニオン内蔵形クロスローラウェイを案内部に採用することで、1μm以下の位置決め精度や優れた走行真直度、高い速度安定性を兼ね備えた製品となっています。

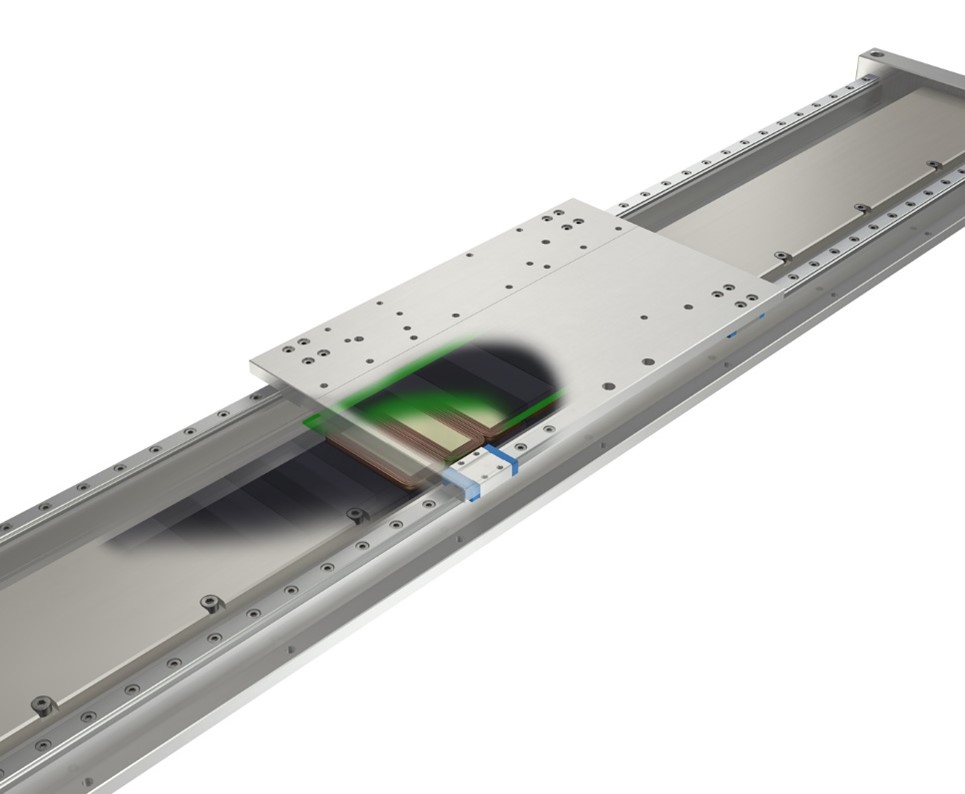

リニアモータテーブルLT
IKOリニアモータテーブルLTも前述のナノリニアNT…Hと同様に、リニアモータで駆動する精密位置決めテーブルです。リニアモータテーブルLTには、コンパクトタイプ・高推力タイプ・ロングストロークタイプの3種類をラインナップしています。さらに、専用サーボアンプ（サーボドライバ）は2種類を用意しており、システム構成としてはパルス列仕様と高速通信に対応した EtherCAT 仕様から選択できます。これらの豊富なバリエーションにより、用途に応じて最適な組み合わせを選べるだけでなく、どの構成でも高い速度安定性や高加減速、高応答といった性能を安定して発揮できます。
まとめ
サーボアンプは、サーボモータを高精度に制御するための中心的な装置であり、産業オートメーションに欠かせない存在です。フィードバック制御によって位置・速度・トルクを精密に調整し、上位装置からの指令値を適切な電力に変換することで、装置全体の動作を安定させます。現在は高性能で柔軟性の高いデジタル方式が主流となっており、用途に応じた適切な選定が重要です。
サーボアンプは高精度・高応答性といった大きな利点を持つ一方、調整の難しさやノイズに対する弱さなどの課題もあります。しかし、適切な設計や設置、調整を行うことでこれらは十分に克服できます。また、日常点検や定期メンテナンスを計画的に実施することで、故障を未然に防ぎ、設備の稼働率を高く維持できます。
導入から運用、保守までを総合的に考えることが、サーボシステムの価値を最大限に引き出す鍵となります。技術の進化により高性能化や省エネ化が進む中、基本原理を理解しつつ新しい機能を活用することで、より高度な生産システムの構築が可能になります。
