精密位置決めテーブルTE

IKO精密位置決めテーブルTEは、主要構成部品に高強度アルミニウム合金を使用し、U字形のベッドの内側にスライドテーブルを配置した構造の軽量・コンパクトな位置決めテーブルです。
送り機構には精密ボールねじを採用しており、信頼性が高く、高精度な位置決めが可能です。
直動案内部とボールねじに潤滑部品Cルーブを内蔵することで長期メンテナンスフリーを実現し、潤滑のための給油工数を削減することができます。
ボールねじのリード、モータの種類、センサ取付けなどの各種仕様が設定できるので、用途に合わせて最適な位置決めテーブルを構成することができます。
部品加工・組立・検査・搬送装置など、高い位置決め精度を必要とする装置から一般搬送分野まで幅広い用途に最適です。

ダウンロード

製品特長

製品特長

精密位置決めテーブルTEは、主要構成部品に高強度アルミニウム合金を使用し、U字形のベッドの内側にスライドテーブルを配置した構造の軽量・低断面・コンパクトな位置決めテーブルです。送り機構に精密ボールねじを採用し、スライドテーブルと一体構造の直動案内部とボールねじに潤滑部品Cルーブを内蔵することで、長期メンテナンスフリーを実現しています。

1.軽量・低断面・コンパクトサイズ!

主要構成部品に高強度アルミニウム合金を使用した軽量・低断面・コンパクトな位置決めテーブルです。 直動案内部とボールねじの最適設計により高さ寸法は、TE50で26mm、TE60で33mm、TE86で46mmの低断面を実現。 また、各種センサはベッドのセンサ取付け溝に直接取り付ける構造になっており、省スペース化に貢献します。

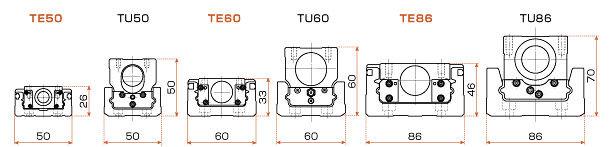

IKO 精密位置決めテーブルTUとの比較

断面高さ

断面高さ

質量

形式と大きさ ストローク長さ
mm
全長
mm
質量(1)
kg
質量/100mm
kg
TE50・・・B 60 218 0.52 0.24
TU50 60 226 1.8 0.80
TE60・・・B 100 269 1.0 0.37
TU60 100 298 3.3 1.11
TE86・・・B 300 523 3.7 0.71
TU86 250 498 10.9 2.19
注(1)スタンダードテーブル1個の時のテーブル全体の質量を示します。モータの質量は含まれていません。

2.究極の位置決め性能!

IKO独自の直動案内技術と精密ボールねじの組合せにより、1ランク上の高精度な位置決めを実現します。

3.長期メンテナンスフリー!

直動案内部とボールねじに潤滑部品Cルーブを内蔵し、長期メンテナンスフリーを実現しています。給油工数の削減とともに、機械装置の信頼性が向上します。

4.驚きの低価格!

部品点数の削減、部品形状の最適化により、優れたコストパフォーマンスを実現しました。

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
