アライメントモジュールAM
IKOアライメントモジュールAMは、精密位置決めテーブルTUと、高剛性形クロスローラベアリング、リニアウェイEを組み合せて、アライメントステージ用に開発された位置決めモジュールです。
高さ寸法の許容差を±10μmと高精度に管理しているので、各アライメントモジュールの高さ調整をする事なくアライメントステージを構成できます。
製品特長
- 多彩な動作を実現する位置決めモジュール
- 精密位置決めテーブルTUをベースに、高剛性形クロスローラベアリングとリニアウェイを組み合わせ、アライメントステージ用に開発された位置決めモジュールです。
- 高さ調整が不要
- 高さ寸法の許容差を±10μmと高精度に管理しています。
各アライメントモジュールAMの高さ調整することなく、アライメントステージが構成できます。 - 用途に合わせたステージを自由に設計可能
- 様々なステージとベースにアライメントモジュールAMを組合せ、用途に合わせたアライメントステージが自由に設計できます。

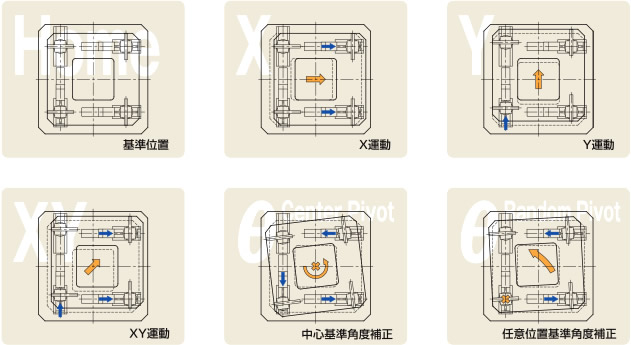

アライメントステージの構成例と動作原理
ラインナップ
アライメントモジュールAM
形状 |
形式 |
大きさ |
ストローク (mm) |
繰返し位置決め精度 (mm) |
W×L×H(mm) |
||||
 |
AM25 |
86×130×47 |
30 |
±0.002 |
AM40 |
120×180×78 |
30 |
±0.002 |
|
AM60 |
220×290×110 |
90 |
±0.002 |
|
AM86 |
350×390×148 |
120 |
±0.002 |
|
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
