ボールねじの仕組み
ボールねじは、ねじ軸とナットの間に鋼球を入れ、滑り摩擦を転がり摩擦に変えることで高効率かつ精密な直線運動を実現する仕組みです。

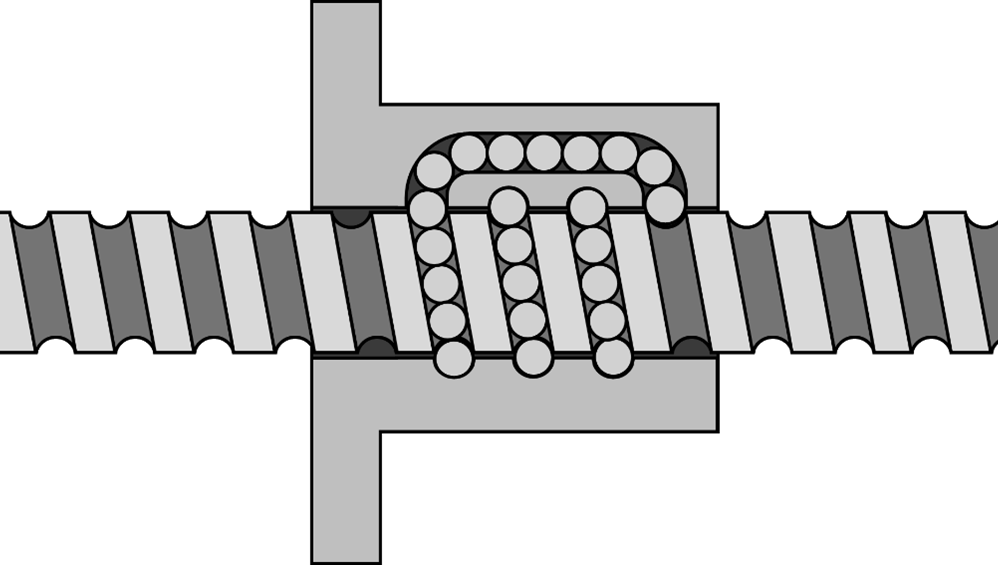

ボールねじの基本構造
ボールねじは、「ねじ軸」「ボールナット」「鋼球（ボール）」「循環機構」で構成されます。ねじ軸は表面に半円形断面の螺旋状の溝を持ち、ボールナットはこれに対応する内部溝を備えています。両者は直接接触せず、間に配置された鋼球が転がることで力を伝達します。鋼球は高精度に加工された硬質の鋼製で、耐久性と精度に優れています。循環機構は、溝を転がった鋼球を再び始点へ戻す仕組みです。
ボールねじの動作原理
ボールねじの動作原理は、ねじの基本原理である回転運動を直線運動に変換する仕組みに基づいています。通常のねじは、ねじ山とナットが直接接触して滑り摩擦が生じますが、ボールねじは間にボールを介して転がり摩擦に置き換えています。ねじ軸が回転すると、溝に沿ってボールが転がり、ボールナットが軸方向に移動します。軸を固定してナットを回転させた場合も同様に直線運動が得られます。また、ボールねじはバックラッシ（噛み合い部分に生じる）が小さく、精密な位置決めが可能です。これは、ボールに適切な予圧を与えることで、ガタつきを抑制しているためです。
ボールねじの種類
ボールねじは製造方法や用途により分類され、主に「転造ボールねじ」と「研削ボールねじ」があります。
・転造ボールねじ
転造ボールねじは、金属を塑性変形させてねじ溝を成形する方式で製造されます。加熱した材料に転造ダイスを押し付けて回転させることで、表面に溝を形成します。主な特長は、低コストで量産性に優れ、金属組織が流れに沿って変形するため強度が高い点です。一方、精度は研削ボールねじよりやや劣り、中程度の精度を求める産業機械や自動車部品に適しています。精度等級としてはJIS規格でC5～C10が一般的です。
・研削ボールねじ
研削ボールねじは、研削加工によって高精度なねじ溝を形成したタイプで、熱処理済みの材料を精密研削盤で加工することで、優れた寸法精度と表面品質が得られます。特長としてJIS規格でC0～C3の高精度、低い表面粗さによる滑らかな動作が挙げられる一方、製造コストと加工時間は大きいです。工作機械、半導体製造装置、精密測定機器など、高精度が求められる用途に適しています。特に㎛単位の位置決め精度が必要な場面では欠かせない存在です。このほか、高速回転に対応した高速ボールねじ、小形のミニチュアボールねじ、防塵性を備えたシールド付きボールねじなど、用途に応じた多様な種類があり、ボールの循環方式によっても特性が異なります。
ボールねじの特性と注意点
ボールねじは優れた特性を持つ一方で、いくつかの制限もあります。ここでは、精度、荷重、寿命、コスト、適用範囲の観点から整理します。
精度
ボールねじは、高い位置決め精度を実現出来る機構であり、特に研削ボールねじでは1㎛以下の精度も達成可能です。バックラッシが小さく、予圧を与えることでさらに精度を高められ、温度変化による影響も比較的少ないです。
一方、この精度を長期間維持するには適切なメンテナンスが必要で、使用環境によっては性能が低下することもあります。また、高精度を実現するための製造管理は難しく、精度が高いほど製品価格も上昇します。
荷重
荷重がボールによって分散されるため局所的な応力集中が少なく、剛性も高いため重負荷でも変形しにくく衝撃荷重にも比較的強い点が特長です。ただし、極端に大きな荷重が加わるとボールや溝が塑性変形する恐れがあり、過負荷が続けば疲労破壊に繋がる可能性があります。また、荷重容量をさらに高めるには構造の大型化が必要となる場合があります。
寿命
転がり接触であるため摩耗が少なく、一般的なねじ（滑り摩擦）と比較して耐久性が大幅に向上します。適切な潤滑と使用条件が保たれていれば長期間安定して運用可能であり、寿命計算式に基づいて設計段階で寿命予測が行えます。摩耗による精度低下が緩やかで、性能を長期間維持しやすいことも利点です。一方で、異物混入や潤滑不足があると寿命が急激に短くなる場合があり、高温環境では潤滑油の劣化が早まるため注意が必要です。頻繁な始動、停止、急加減速が多い用途では負荷が増えて寿命が短くなり、過大な予圧は摩擦増大や発熱を招き寿命を縮めます。
コスト
摩耗が少なく長寿命であり、メンテナンス頻度も少なく済むことから、ランニングコストの削減に繋がります。標準品であれば入手性も高いですが、初期導入コストは比較的高く、特に高精度品や大型、特殊仕様では製造費や交換費が増える場合があります。
適用範囲
工作機械、半導体製造装置、医療機器、航空宇宙など幅広い分野で使用され、高速運転から低速高トルクまで対応可能です。サイズや仕様も多様で、真空、クリーンルーム、高温・低温など特殊環境向けのタイプもあります。ただし、水中環境には不向きで、高温や強い振動・衝撃がある条件では性能が低下することがあります。また、極端に長いストロークにすると、ねじ軸のたわみや振動が増えやすくなります。
ボールねじの選定
ボールねじの選定は、機械システムの性能、信頼性、寿命に直接影響します。ここでは、ボールねじを選定する際の主要なポイントについて解説します。
使用条件の設定
ボールねじを選定する際は、まず使用条件を明確にすることが重要です。求められる位置決め精度、速度、加速度などの性能を確認し、装置内で許容される長さや直径などの設置スペースも把握します。さらに、温度、湿度、異物、腐食性物質の有無などの環境条件、連続運転か間欠運転かといった運転パターン、必要な寿命やメンテナンスのしやすさも検討します。これらを整理することで、適切な仕様を絞り込むことができます。
精度
ボールねじの精度はJIS B 1192やISO 3408で規定され、C0～C10までで表されます。高い位置決め精度が必要な場合はC0～C1、数㎛程度であればC3、一般的な産業用途ではC5～C7が選ばれます。精度を左右する要素には、リード誤差や累積リード誤差、バックラッシ、回転トルクのばらつきがあり、用途に応じてどの要素を重視するかを判断します。
荷重
荷重容量は基本動定格荷重と基本静定格荷重で示されます。実際にかかる軸方向荷重を計算し、安全率や予圧の影響、荷重の方向変動も考慮します。また、細長い軸では座屈強度の確認も必要です。荷重容量が不足すると、疲労破壊や塑性変形の原因となり、逆に過大なサイズを選ぶとコストやスペースに無駄が生じるため、適切なサイズ選択が求められます。
回転数・速度
必要な直線移動速度からねじ軸の回転数を算出し、DN値（軸径[mm] × 回転数[rpm]）が限界を超えないことを確認します。臨界速度や加減速性能、発熱による温度上昇も考慮する必要があります。高速回転が必要な場合は、専用の循環機構や軽量化されたボールねじを選ぶことが有効で、場合によっては冷却機構の追加も検討します。さらにリード長さ、軸端加工、潤滑方式、防塵・防水性能、特殊環境への対応なども総合的に判断することで、最適なボールねじを選定できます。
ボールねじの応用
ボールねじは高精度かつ高効率で動作することから多くの産業分野で利用されています。ここでは、応用例について紹介します。
工作機械
工作機械は、ボールねじの主要な応用分野で、フライス盤や旋盤、マシニングセンタなどで高精度な位置決めを実現するために使用されます。テーブルやサドルの直線運動を正確に制御し、㎛単位の加工精度や高速・高加速度の動作を可能にします。多くの場合、精度と剛性を重視して研削ボールねじが採用され、長時間運転に対応するため潤滑や冷却システムも併用されます。近年は高速加工の需要に合わせ、DN値の高いボールねじも開発されています。

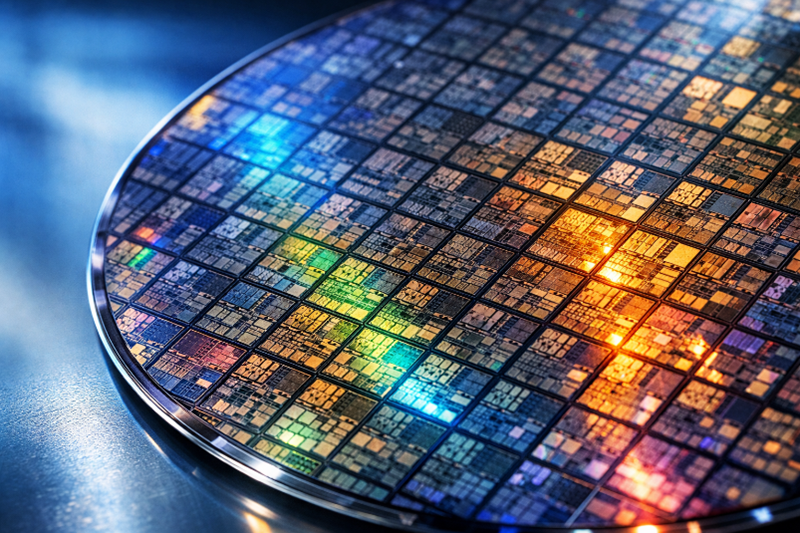

半導体製造装置
半導体製造装置では、ウエハステージの超精密位置決めなど、nm単位の精度が求められる場面でボールねじが使用されます。クリーンルームに対応した低発塵設計や、微小移動と高速移動の両立が重要で、C0やC1クラスの超高精度品が選ばれることが多いです。発塵を抑えるコーティングや密閉構造、真空対応、静電気対策など、特殊仕様が求められる点も特長です。半導体チップの微細化の進展に伴い、より高精度で低振動のボールねじの開発が進んでいます。
医療機器
医療機器では、CT、MRI、放射線治療装置、手術支援ロボットなどに用いられています。診断・治療機器の精密制御に採用されるため、信頼性の高い動作が求められます。医療現場では低騒音、低振動が重要であり、患者の快適性を考慮した設計が採用されます。さらに、MRI対応の非磁性タイプや滅菌可能な材料を用いた特殊仕様など、医療特有の要求に応じた製品も増えています。
IKOのボールねじ駆動製品
IKOのボールねじ駆動製品をいくつかご紹介します。
マイクロ精密位置決めテーブルTM
マイクロ精密位置決めテーブルTMは、高い位置決め精度と優れた耐久性に加えて、送り機構にねじ径2mmのミニチュア研削ボールねじを採用することで、断面高さ20㎜、幅17㎜という極小サイズを実現した精密位置決めテーブルです。スライドテーブルの形状をスタンダードタイプとロングタイプの２種類から選択可能で、特にロングタイプは、当社IKOマイクロリニアウェイLを並列に２セット組み込むことで、モーメントや複合荷重に強い構造となっています。

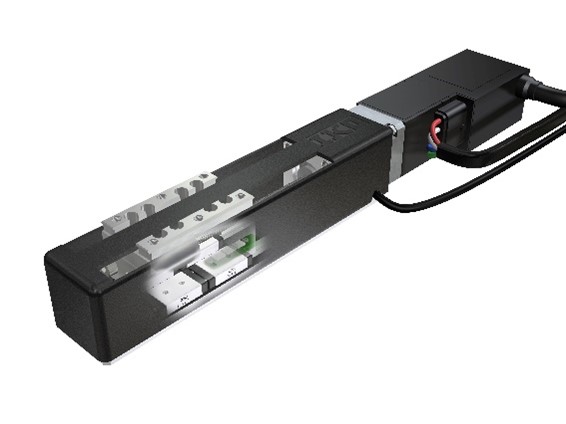

クリーン精密位置決めテーブルTC
クリーン精密位置決めテーブルTCは、半導体・液晶関連製造装置など、より高いクリーン度が要求される環境下での使用に特化した位置決めテーブルです。駆動部分やスライドテーブルの案内部分を密封し、テーブル周囲への発塵を防ぎます。送り機構にIKO独自の潤滑部品「Cルーブ」を搭載した精密ボールねじを採用しており、長期メンテナンスフリー且つ、高精度な位置決めが可能です。主要構成部品にアルマイト処理を施した高強度アルミニウム合金を採用しているため、軽量かつコンパクトであり、耐食性にも優れた点が特長です。

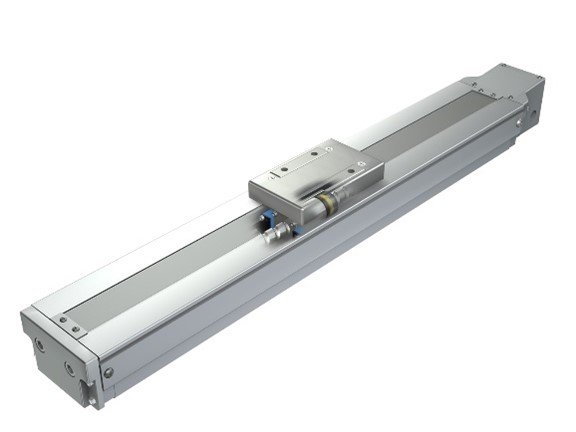

パラレルドライブステージPD…S
パラレルドライブステージPD…Sは、従来の一軸アクチュエータを積み重ねたXYステージでは断面高さが高くなる傾向がありましたが、研削ボールねじを2軸並列に配置することで、高精度・低断面を両立した精密位置決めXYステージです。モータを一方向のみに配置しているため作業エリアが制限されず、配置側を除いた任意の方向からの作業や自由度の高い装置設計が可能です。
まとめ
この記事では、ボールねじの構造や動作原理、種類、特性、選定方法、応用例について解説してきました。ボールねじは回転運動を高効率で直線運動に変換し、転がり接触によって低摩擦と高い位置決め精度を実現するため、精密機械や産業機器に欠かせない要素となっています。長寿命で信頼性が高く、多くの分野で利用されている点も特長です。選定にあたっては、精度や荷重、速度、寿命、環境条件などを総合的に検討する必要があり、適切な選択によって、システム全体の性能を大きく向上させることができます。今後は、より高速・高精度な製品やセンサを内蔵したスマートボールねじ、新材料を用いた軽量・高剛性タイプなどの開発が進むと考えられます。
