バックラッシとは
バックラッシの基本的な概念、発生するメカニズム、そして産業界でどのように理解し対処するかについて詳しく見ていきます。バックラッシを正確に理解することは、機械設計や保守管理の基礎となり、より効率的で信頼性の高いシステムを実現するための第一歩となります。
バックラッシの基本概念

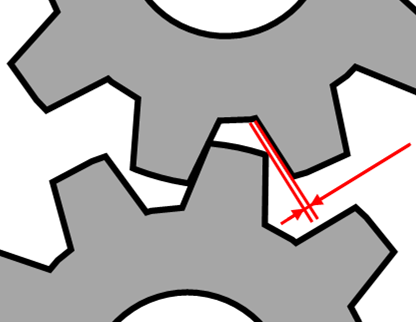

バックラッシとは、機械内の接触する二つの部品間に生じる隙間や遊びにより発生するメカニズムです。具体的には、歯車やねじ、直動案内機器などの機械要素において、運動方向が逆転する際に発生する動きの遅れや不具合を表します。例えば、歯車では、駆動側の歯車が回転方向を変えた際、被駆動側の歯車はすぐには動き出さず、わずかな遅れが生じます。バックラッシは、機械設計において完全に排除することは難しく、ある程度は許容されるものですが、過度なバックラッシは機械の精度や性能に悪影響を及ぼします。精密機械や高速動作が求められる機械においては、バックラッシの管理が特に重要となります。
バックラッシが発生するメカニズム
バックラッシが発生する主な原因は、機械部品の摩耗や設計上の隙間などです。例えば、歯車の場合は歯車同士の噛み合いには隙間が必要であり、バックラッシは少なからず発生します。温度変化による材料の膨張・収縮や、摩耗による部品の変形でも、バックラッシは発生します。また、機械が稼働することにより、部品間の摩擦や衝撃によって徐々にバックラッシが増加することがあります。特に、長期間使用や高負荷環境では、この傾向が顕著に表れます。
産業界でのバックラッシの理解
CNC工作機械、ロボット、自動車の操舵システム、精密測定機器など、多くの分野でバックラッシの管理は品質確保の鍵となっています。例えば、工作機械やロボットアームにおける動作精度は、駆動部分のバックラッシによって左右されます。そのため、バックラッシを最小限に抑えるため、様々な技術や対策が開発・導入されています。
バックラッシの重要性とその影響
バックラッシは単なる機械的な現象ではなく、システム全体のパフォーマンスに様々な影響を及ぼします。バックラッシが機械効率、製品寿命、さらには安全性にどのように影響するかを掘り下げていきます。バックラッシの重要性を正しく認識することで、適切な対策を講じ、機械システムの信頼性と持続可能性を高めることができます。
機械効率への影響
バックラッシは機械の稼働効率に直接的な影響を与えます。バックラッシが大きいと、反転時に機械がすぐに追従できず、応答性や制御精度が悪化します。特に、頻繁な方向転換や高速制御において顕著です。また、バックラッシによって生じる振動や衝撃は、機械全体のエネルギー効率を低下させるだけでなく、騒音の増加や振動による周辺環境への影響も懸念されます。産業用機械において、これらの問題は生産性の低下や作業環境の悪化につながることがあります。
製品寿命への影響
バックラッシは機械部品の摩耗を促進し、製品寿命を縮める要因となります。特に歯車やボールねじでは、反転時の衝撃が材料疲労や表面損傷を加速させます。管理が不十分だと早期交換や予期せぬ故障を招き、メンテナンスコスト増加や生産停止などの損失につながります。そのため、バックラッシの適切な管理は機械の信頼性と耐久性を確保するために不可欠です。
安全性への影響
バックラッシはその性質上、反転時の衝撃や振動を増幅させる点で安全性に影響を与えます。過大なバックラッシは、噛み合いの不安定化によって部品の疲労や摩耗を加速させ、破損や脱落といった重大故障につながる可能性があります。また、制御の遅れや位置ずれを引き起こし、ロボットや自動化装置にて予期しない動作を誘発する要因となります。さらに、非常停止や逆転時の挙動が乱れることで、安全装置の作動精度が低下し、システム全体のリスクが増大します。したがって、バックラッシの適切な管理は、機械の信頼性だけでなく安全性確保の観点からも不可欠な要素です。
バックラッシの測定方法
バックラッシを適切に管理するには、その大きさを正確に測定する必要があります。ここでは、代表的な測定方法や使用機器、精度向上のための技術を解説します。直接測定法から最新のデジタル手法まで、要求精度や状況に応じた最適な測定アプローチを示します。
直接測定方法

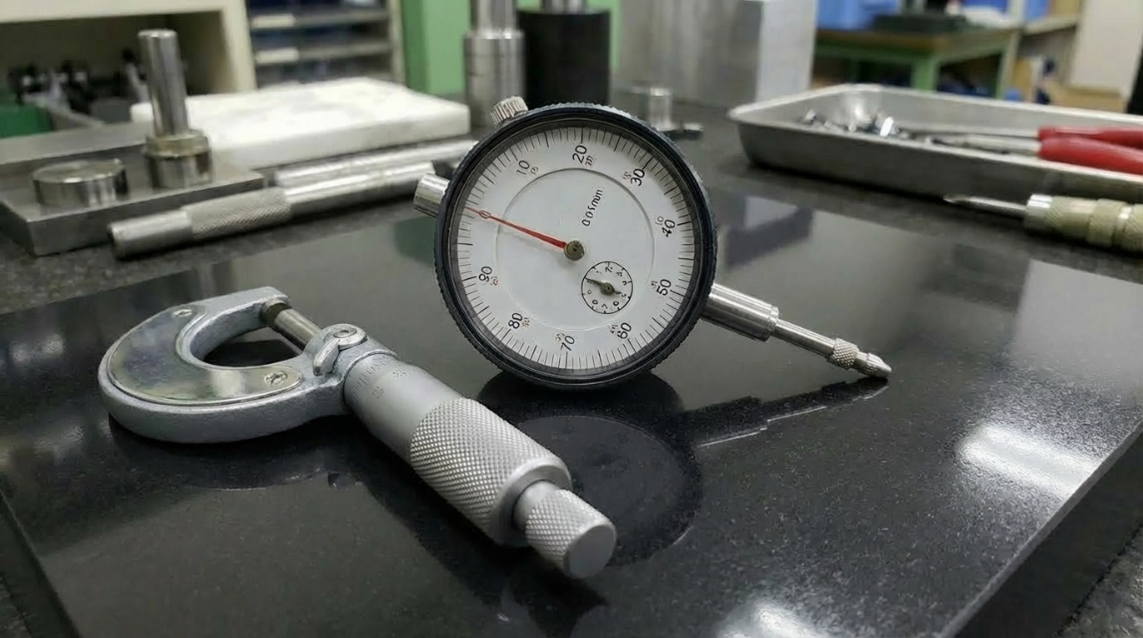

バックラッシの直接測定には、ダイヤルゲージやマイクロメータ、インジケータなどの精密測定器を用いる方法があります。測定対象を一方向に動作させ基準点を取り、反対方向に一定の力を加えた際の基準点との差を求めます。この差がバックラッシとなります。通常は複数回測定し、その最大値を用います。
間接測定の手法
間接的なバックラッシ測定では、機械システムの応答性や位置決め精度からその大きさを推定します。CNC工作機械では、位置指令と実際の工具位置の差を測定して、バックラッシを評価します。さらに、エンコーダやレーザ干渉計などで機械の動きを高精度に追跡し、方向転換時の遅れや不具合を検出する方法もあります。これらは、実稼働状態でバックラッシの影響を把握するのに有効です。
最新技術を用いた測定
近年では、デジタルセンサーやコンピュータビジョン技術を活用した、より高度なバックラッシ測定方法が開発されています。例えば、IoT技術を活用して、機械システムの稼働データをリアルタイムで収集・分析し、バックラッシの発生パターンや変化を監視するシステムが開発されています。これにより、従来よりも詳細かつ継続的なバックラッシのモニタリングが可能になります。
測定精度向上のための技術
測定精度を向上させるためには、環境条件の管理が重要です。温度変化や湿度、振動などの外部要因は測定結果に大きく影響します。そのため、恒温恒湿の測定室や、振動を吸収する特殊な台座などが使用されることもあります。また、測定データの処理技術も重要です。統計的手法やデジタルフィルタリングを用いて、測定ノイズを低減すれば、小さな値でも正確な算出が可能です。
バックラッシ低減技術
バックラッシを適切に管理し低減するための技術は、機械工学において常に進化し続けています。ここでは、バックラッシを効果的に低減するためのアプローチを紹介します。
予圧調整
予圧とは、歯車やねじなどの噛み合わせ部分に意図的に力を与え、常に一定方向へ押し付けることです。予圧を加えることでバックラッシがゼロに近づき、反転時の応答性が向上します。ベアリングなどの内部の軌道や転動体の寸法を調節する方法、軸方向に荷重を与える方法などがあり、用途に応じて適切な方式を選択することで、精密な位置決めや滑らかな動作が実現できます。ただし、過度の予圧は摺動の不具合や余分な荷重がかかり、寿命の低下に繋がる場合があります。
材料選定
バックラッシは、負荷が加わった際の軸やハウジングの変形によって増大します。そのため、構造部材に高剛性材料を採用し、変形量を抑えることはバックラッシ低減に効果的です。特に高負荷条件や高速運動が求められる機構では、わずかな弾性変形が運動精度に影響するため、材料選定は重要な設計要素です。高剛性材料を用いることで、負荷変動に対して寸法安定性が向上し、噛み合わせが安定するため、結果としてバックラッシを低減することができます。
加工精度
加工精度の向上は、バックラッシ低減に直結する基本的な手法の一つです。歯車の歯形精度や軸受部の寸法精度が高いほど、設計値に近い噛み合わせが得られ、不要な隙間が生じにくくなります。また、噛み合わせ部分の表面粗さを低減することで接触状態が安定し、微小な揺動が抑えられます。ただし、過剰に設計値を厳しく設定し加工してしまうと、返って摩擦や振動の増大の原因となるので注意が必要です。高精度加工は製造コストの増加を伴いますが、精密機器や高応答性が求められる装置では、加工精度の確保がバックラッシ低減において効果的な手段といえます。
IKOのバックラッシ対策
ここではIKOの低バックラッシ製品について詳しく解説します。
精密位置決めテーブルTE

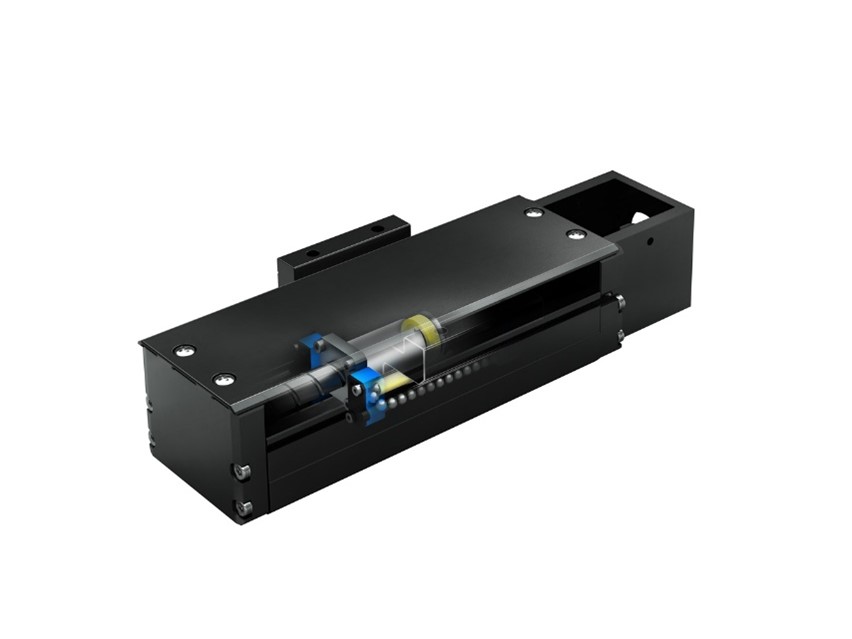

IKOの精密位置決めテーブルTEは、主要構成部品に高強度アルミニウム合金を使用し、U字形のベッドの内側にスライドテーブルを配置したコンパクトな構造の位置決めテーブルです。送り機構にIKO独自の予圧調整を施した直動案内機器と精密ボールねじを採用することで、バックラッシ0.005㎜を実現しています。

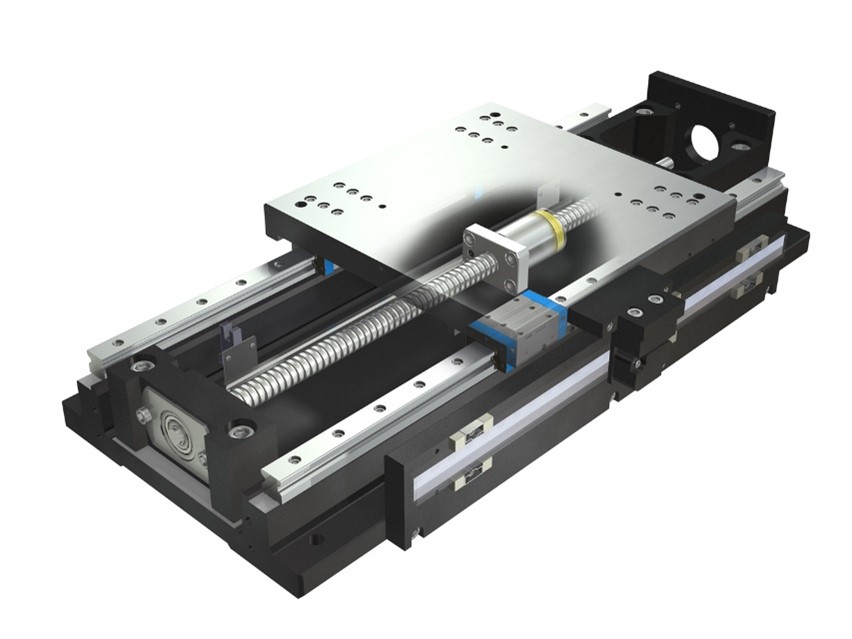

高精密位置決めテーブルTX
IKOの高精密位置決めテーブルTXは、バックラッシに限らず位置決め精度や並行度など、各部制度を極限まで追求した製品です。このテーブルは、高い加工精度で製造された超高精度の直動案内機器とボールねじを組み合わせることで、極めて高精度な位置決めを実現します。これにより、方向転換時のバックラッシが大幅に減少し、上述のTEシリーズよりさらにハイレベルな位置決め精度を実現しています。半導体製造装置や精密計測機器など、超高精度が要求される用途に最適です。
ナノリニアNT

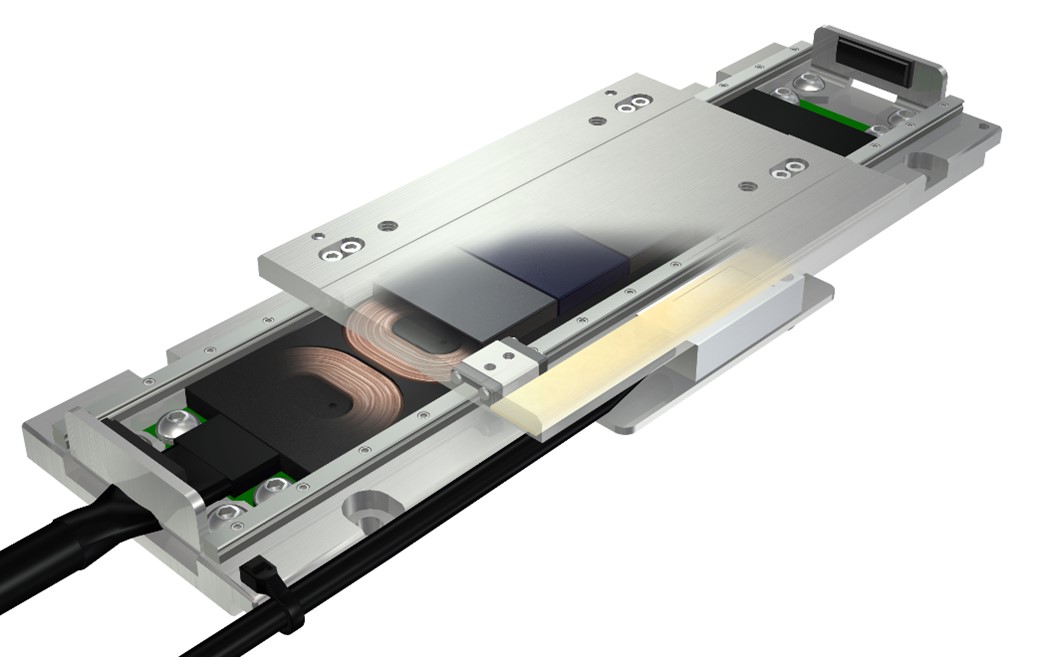

IKOのナノリニアNT…Vは、nmレベルの精度を要求する最も高精度な用途向けに設計されたリニアモータ駆動タイプのテーブルです。上述のボールねじ駆動の位置決めテーブルとは異なり、コイルとネオジム磁石の電磁力で直接直線運動を生むため、ギアやねじのような噛み合いがないため、伝達機構由来のバックラッシはありません。ただし、内部の直動案内機器に起因してわずかなバックラッシが存在しますが、リニアエンコーダのフィードバック制御によってその影響はほぼ完全に補償され、高精度な位置決めを実現します。また高性能ネオジム磁石の採用により、大きな推力が得られるため、極めて小形でありながら高速・高応答も可能な位置決めテーブルです。
まとめ
バックラッシの対策は、機械工学における重要な課題であり、適切に管理されなければ精度・効率・寿命・安全性に影響を及ぼします。基本原理の理解と正確な測定、適切な低減技術の適用により、その影響は最小限に抑えられます。製造技術や材料の進歩により、バックラッシ対策の選択肢は広がっています。機械システムに最適な対策を選ぶことで、品質と性能の向上が期待できます。バックラッシの管理は基礎であると同時に進化し続ける分野であり、最新技術を取り入れながら精密で効率的な機械システムを追求することが重要です。
