潤滑の基本
潤滑とは、接触面の間に潤滑剤を介在させて「油膜」を作り、摩擦を低減し、摩耗を防止する技術です。潤滑の封入の有無ではなく、機械運転中に十分な油膜が保持できているかが、重要になります。
潤滑の基本メカニズム
潤滑状態は「油膜の厚さ」によって、境界潤滑、混合潤滑、流体潤滑の3種類に大別されます。

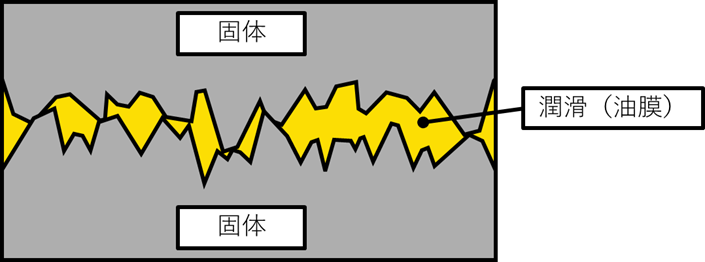

境界潤滑（油膜が切れやすい状態）
境界潤滑とは、油膜が十分に形成されず、金属同士の接触が部分的に発生している状態を指します。低速・高荷重時や機械の始動直後など、油膜が薄くなりやすい条件で起こります。この領域では、基油の粘度による油膜だけでは保護が不十分なため、極圧添加剤・耐摩耗添加剤が作る膜が金属表面を守り、摩耗や焼き付きを抑えます。
【境界潤滑の主な特徴】
- 油膜が薄く、金属同士の接触が起きやすい
- 低速・高荷重、始動直後などで発生しやすい
- 添加剤の膜が、摩耗・焼き付きを抑制する
- 摩擦・摩耗が増えやすく、状態悪化でトラブルに繋がりやすい

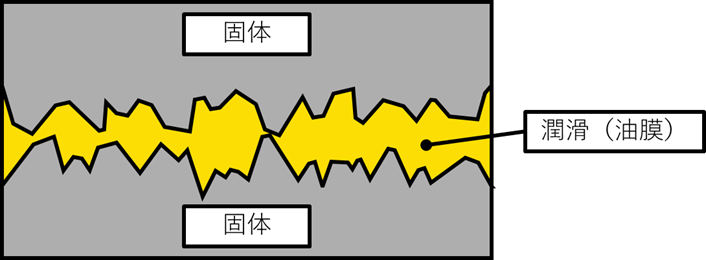

混合潤滑（現場で最も多い状態）
混合潤滑とは、「油膜が厚い部分（流体潤滑）」と「油膜が薄い部分（境界潤滑）」が同時に存在する状態を指します。実際の機械では速度・荷重・温度が変動するため油膜の厚さも変わりやすく、混合潤滑になりやすいのが一般的です。変動の結果、境界潤滑側に寄る時間が長くなると、摩耗や焼き付きのリスクが高まります。
【混合潤滑の主な特徴】
- 油膜が厚い状態（流体潤滑）と、薄い状態（境界潤滑）が同時に起きる
- 速度・荷重・温度の変化で状態が移り変わりやすい
- 油膜が薄い状態（境界潤滑）が長く続くほど摩耗や焼き付きのリスクが上がる
- 適切な「油の粘度選定」と「添加剤の性能」の両方が重要になる

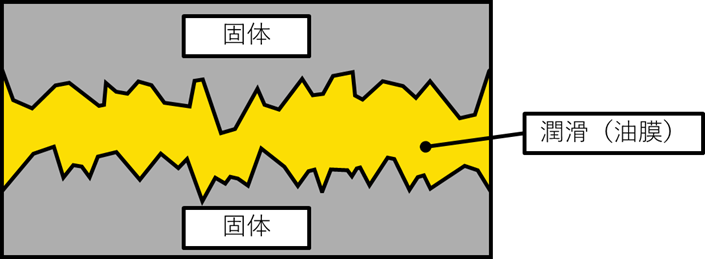

流体潤滑（油膜で支えている理想の状態）
流体潤滑とは、金属同士の異なる速度の運動（相対運動）によって油膜内に圧力が生まれ、接触面を支えている状態を指します。金属同士が直接接触しないため、摩擦が非常に小さく、摩耗もほとんど発生しません。焼き付きのリスクが低い理想的な状態ですが、油の粘度が高すぎると撹拌抵抗（損失）や発熱が増加してしまうため、適切な粘度選定が重要になります。
【流体潤滑の主な特徴】
- 油膜が厚く、金属同士が直接触れない
- 相対運動によって圧力が生まれ、接触面を支える
- 摩擦や摩耗が小さく、焼き付きリスクが低い

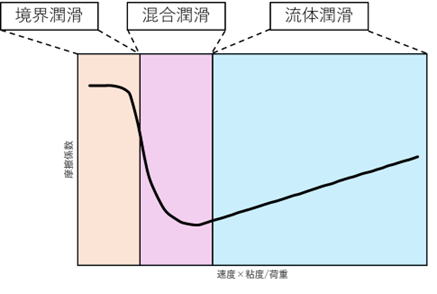

ストライベック曲線
潤滑の状態は、粘度、荷重、速度などの要因によって変化し、これらの関係はストライベック曲線で表せます。この曲線は、摩擦係数と「速度×粘度/荷重」の関係を示し、潤滑設計において重要な指標となります。
潤滑油・グリースの成分と種類
潤滑剤は、液体の「潤滑油」と半固体の「グリース」に大きく分けられます。それぞれの特徴を簡潔にまとめます。
潤滑油（液体）
潤滑油は基本的に「基油＋添加剤」で構成されます。循環給油ができる箇所では、冷却・洗浄（異物搬出）の役割も担うことができます。
- 基油
- 鉱物油（一般的）、合成油（高温・低温に強い）、植物油（環境配慮）
- 主な添加剤
- 酸化防止剤、防錆剤、極圧添加剤、粘度指数向上剤、消泡剤
- 主な適用例
- 冷却が必要な箇所、循環給油方式を採用できる箇所、粘度選定による流動性の調整、トルク損失の低減
グリース（半固体）
グリースは「基油＋増ちょう剤（＋添加剤）」で構成されます。潤滑油より流れにくいため、その場に留まりやすく、給脂間隔を延ばしたい用途や油漏れを避けたい用途に向いています。
- 増ちょう剤
- リチウム・カルシウム（石けん系）、ベントナイトなど（非石けん系）
- 主な適用例
- 油漏れを抑えたい箇所、水のかかる環境、給油・給脂が困難な箇所、潤滑の長期保持が求められる箇所
機械要素における潤滑の役割
潤滑剤は一般に「油膜を形成し、金属の直接接触を減らすことで摩擦と摩耗を抑え、部品寿命を延ばす」ことを主目的として使用されます。しかし潤滑にはその他にも重要な役割があり、機械の効率や信頼性を支えています。
【潤滑の主な役割】
- 摩擦・摩耗低減
- 金属の直接接触を減らし、摩擦損失や温度上昇を抑える
- 冷却・清浄
- 循環給油式では、油が熱や摩耗粉を運び、温度管理と清浄度の維持に寄与する
- 防錆・防食
- 金属表面を油膜で覆い、水分や腐食から保護する
- 密封性
- グリースは流れにくく隙間を埋めるため、異物侵入や漏れを抑えられる
潤滑による影響
適切な潤滑管理は、機械の信頼性や効率を維持するために欠かせません。潤滑不足や不適切な潤滑状態で使用した際には様々な問題が発生しますが、適切な管理を行うことで多くの不具合を防ぎ、機械寿命やエネルギー効率を大きく向上させることができます。
潤滑不足で起きやすい損傷例
潤滑不足による代表的な損傷は、油膜が十分に形成されない状態が続くことで摩擦が増え、温度上昇と表面損傷が進行する過程で発生します。
| 損傷例 | 概要 |
|---|---|
| 焼き付き | 局所発熱で金属が溶着し固まる |
| スミアリング | すべりや潤滑不足により、転動面に引きずられたような傷が生じる |
| フレッチング | 微小振動によって酸化摩耗が進行する |
| 転がり疲労の進行 | 転がり接触部で亀裂が進展する |
過剰潤滑や不適切潤滑の問題
潤滑不足だけでなく、潤滑剤の入れすぎや選定ミスもトラブルの原因になります。
| トラブル例 | 主な影響 |
|---|---|
| 過剰給脂 | 撹拌抵抗が増加し、温度上昇による酸化劣化や漏れが発生しやすくなる |
| 粘度不適 | 粘度が高すぎると、撹拌・せん断による発熱が増える 粘度が低すぎると、油膜が形成されづらく摩耗や焼き付きの原因になる |
| 異種グリース混合 | 基油や増ちょう剤の相性により、軟化・硬化・油分離などの性状変化が起こることがある |
潤滑剤の選定基準
機械の性能と寿命を最大限に引き出すためには、使用環境に適した潤滑剤を選ぶことが重要です。ここでは、運転状況や環境要因、材料との適合性など、選定時に考慮すべきポイントと環境対応型潤滑油についてまとめます。
使用環境に応じた選び方
潤滑剤の選定の際には、代表的なチェック項目として以下の5つが挙げられます。
| 項目 | 確認事項 | 方向性（例） |
|---|---|---|
| 1. メーカー推奨値 | 粘度、使用量、給油方式 | メーカー推奨条件に合わせた設計の検討 |
| 2. 温度条件 | 高温、低温 | 高温では酸化劣化しにくい基油や添加剤設計が重要 低温では流動性を優先して、始動性や供給性を確保 |
| 3. 速度・荷重 | 速度域、荷重 | 高速では、撹拌損失と発熱を抑えるため、低粘度推奨 低速・高荷重では、油膜確保のため高粘度、極圧添加剤入り推奨 |
| 4. 周辺環境 | 水、粉塵、薬品、真空 | 耐水、密封、アウトガスなどの特性を確認 |
| 5. 材料適合 | シール材、樹脂、銅合金 | 膨潤、硬化、腐食の有無を事前確認 |
IKOの潤滑技術
当社IKOは軸受や直動案内機器を取り扱う企業として、革新的な潤滑技術を活用した製品の開発を行っています。ここでは独自の潤滑部品「Cルーブ」と、グリースでも油でもない新たな潤滑剤として期待を集める「液晶潤滑剤」について紹介します。
潤滑部品Cルーブ

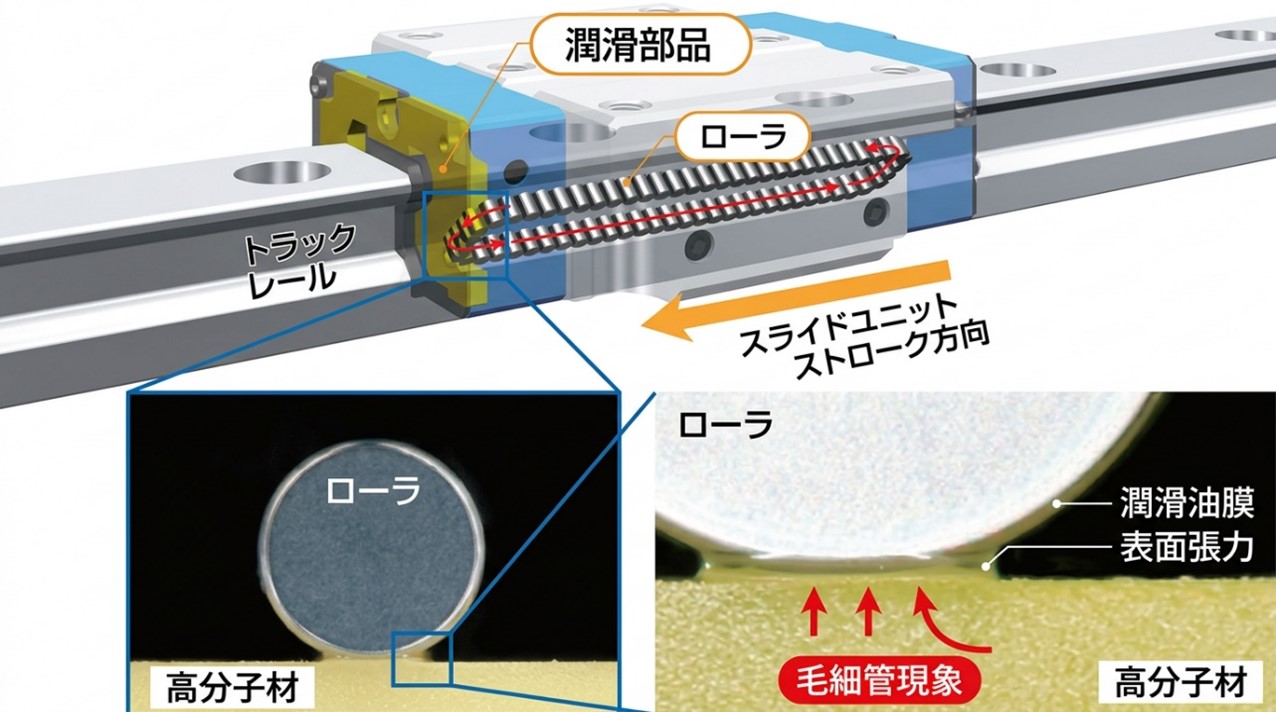

Cルーブとは、焼結樹脂（スポンジ状の多孔質材）に潤滑油を含浸させ、その微細なすきまに油を保持した潤滑部品です。装置の動作中、内部の潤滑油が毛細管現象（すきまに液体が自然に入り込む現象）によってCルーブの表面へ常に適量ずつ滲み出します。そこにボールやローラ（転動体）が接触すると、表面張力により潤滑油が途切れることなく転動体の表面に供給されます。スライドユニットのストロークによって転動体が潤滑し、潤滑油が負荷域に運ばれます。その結果、負荷域では常に最適な油量が確保され、外部から給油しにくい箇所でも、長期間の無給油運転（または給油頻度の低減）が可能になります。
〇特長
- 長期メンテナンスフリー
- 転動体に直接油を供給し循環させることで、長期間の無給油走行を実現
- エコロジー
- 潤滑性能の維持に必要な量の油だけを供給するため、潤滑油の消費量を大幅に低減
- 省スペース
- 潤滑部品を内蔵することで、外観寸法が従来品と変わらず置き換えが容易
- スムース
- 外付けの潤滑部品とは異なり、トラックレールとの接触による余計なすべり抵抗が発生しない

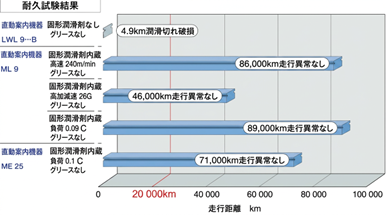

長期メンテナンスフリー性能を検証するため、当社直動案内機器で無給油走行耐久試験を実施しました。 その結果、従来グリースを大きく上回る長距離走行性能と摩擦抑制効果が確認されました。
Cルーブ内臓シリーズ

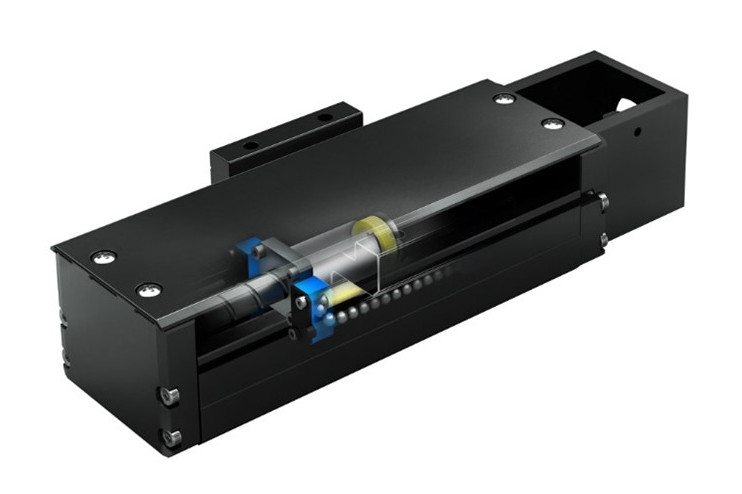

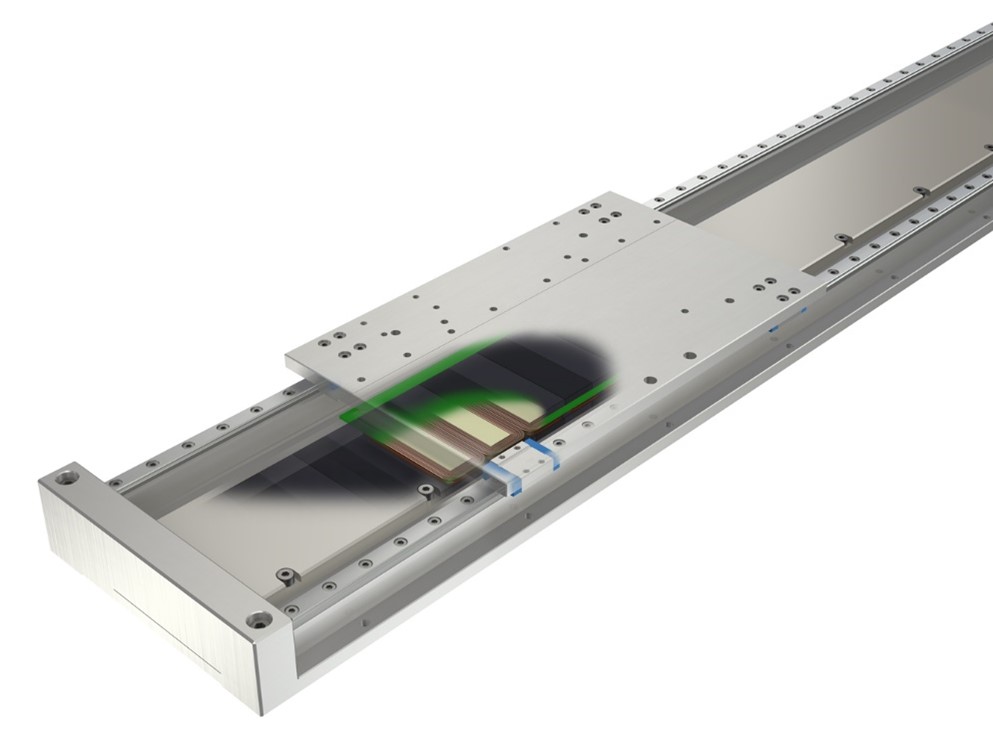

IKOのCルーブ内臓製品として、精密位置決めテーブルTE、リニアモータテーブルLTなどがあります。
精密位置決めテーブルTEは、高強度アルミニウム合金の採用により、軽量・低断面のコンパクト形状を実現しています。IKO独自の直動案内技術と精密ボールねじの組合せにより、繰返し位置決め精度は±0.002mmを達成しています。さらに、Cルーブ内蔵により長期メンテナンスフリーを可能とし、コストパフォーマンスに優れた位置決めテーブルです。
液晶潤滑剤

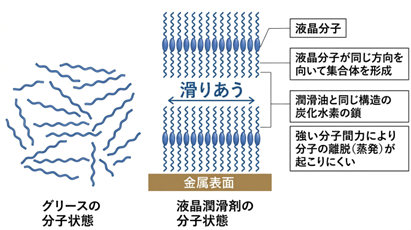

液晶潤滑剤は、基油と増ちょう剤からなる従来のグリースとは全く異なり、液晶化合物のみで構成された「グリースでも油でもない」次世代の潤滑剤です。この潤滑剤の液晶分子は強力な分子間力によって規則的に配列し、層状構造を形成します。この構造により、金属表面への密着性や運転時の安定性が従来のグリースや油より高くなります。そのため、宇宙開発や半導体製造など、発塵・蒸発・アウトガスの低減が課題となる用途で適用が検討されています。
〇特長
- 低発塵性
- 状態が安定しているため、発塵量が少ない
- 蒸発抑制
- 分子間力が強く、蒸発損失が極めて少ない
- アウトガス特性
- アウトガスが極めて少ないため、真空環境に適している
〇適用例
- クリーン環境での発塵対策
- 真空環境でアウトガス・蒸発の抑制
- 長期連続運転（メンテナンス頻度低減）による生産効率の向上
液晶潤滑シリーズ
液晶潤滑はニードル製品・直動案内機器の一部シリーズにカスタマイズ対応が可能であり、これらを案内部に用いるメカトロ製品にも適用できます。ここでは適用例として、メカトロ製品のアライメントステージSAと高精密位置決めテーブルTXを紹介します。

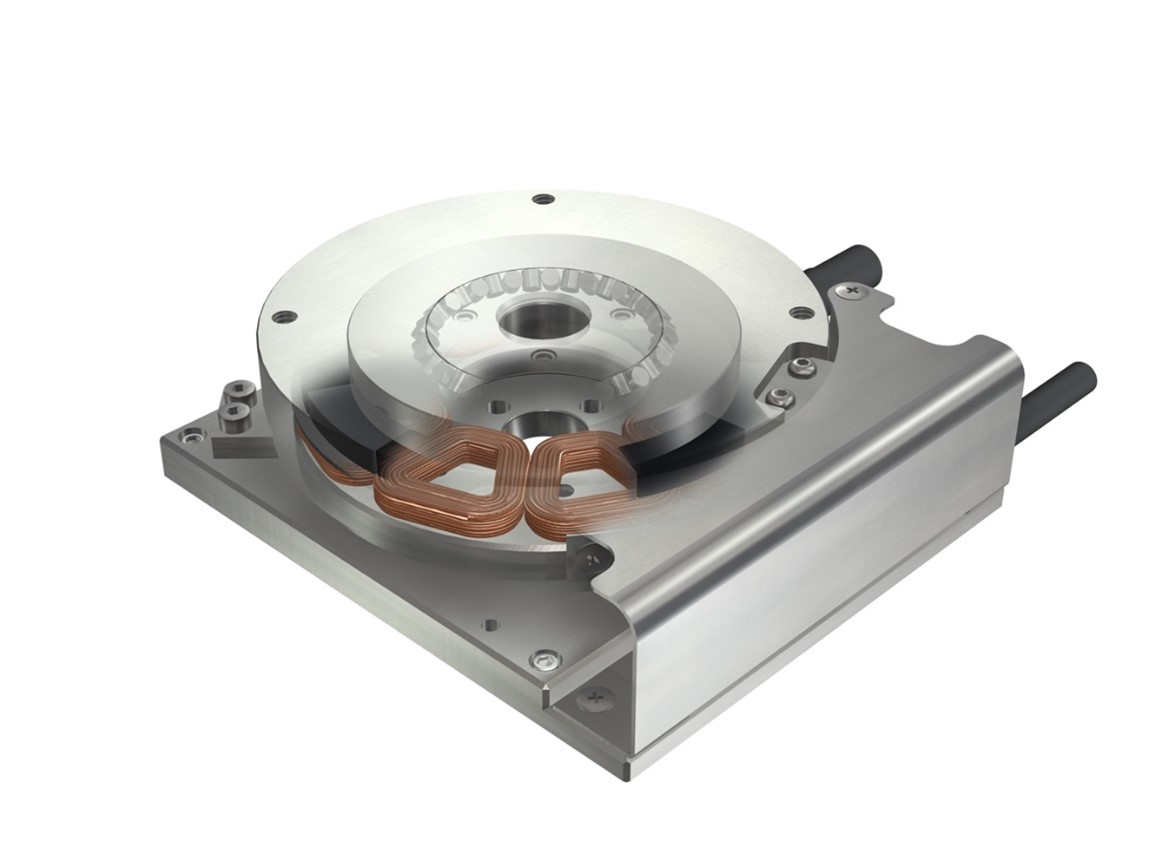

アライメントステージSAは、リニアモータ駆動の回転ステージで、XYθの3軸を備えつつ高さ52 mmの低背設計を実現しています（XY 0.1 μm、θ 0.36秒）。θ軸のクロスローラベアリングへ液晶潤滑剤を封入することで、低発塵・低蒸発が求められる環境での信頼性向上に寄与します。

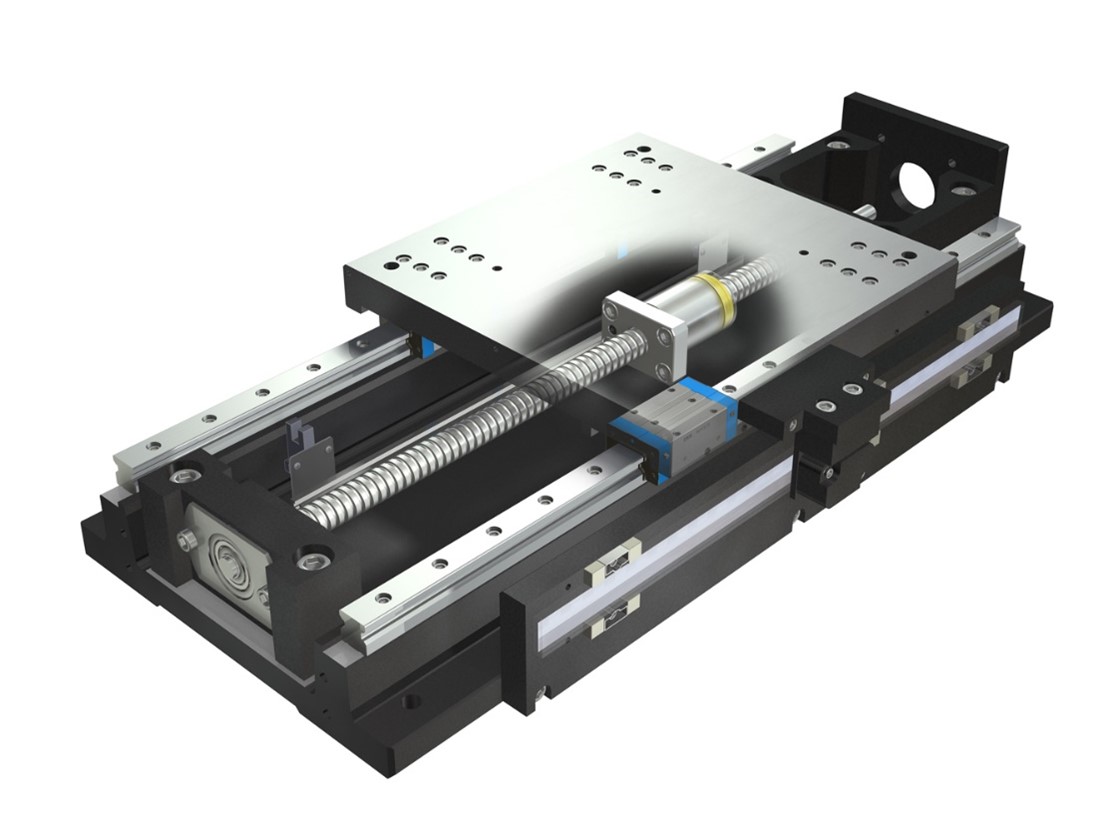

高精密位置決めテーブルTX、案内部にローラタイプのリニアウェイと超高精度リニアエンコーダを搭載した超高精度位置決めテーブルです。案内部リニアウェイに液晶潤滑を封入でき、高負荷・高温環境でも高い走行性能と位置決め精度を発揮します。
まとめ
潤滑は「摩擦を減らす」だけでなく、摩耗・熱・腐食・異物などの影響を抑え、機械の信頼性を長期にわたり支える重要な要素です。状態（流体/境界/混合）と運転条件を踏まえて潤滑剤を適切に選定・管理することで、寿命延長と効率改善に繋がります。当社は用途・環境条件に合わせた製品選定やカスタマイズにより、装置の安定稼働と保全負荷の低減に貢献します。製品仕様検討や導入に関するご相談など、ぜひお気軽にお問い合わせください。
