尺寸

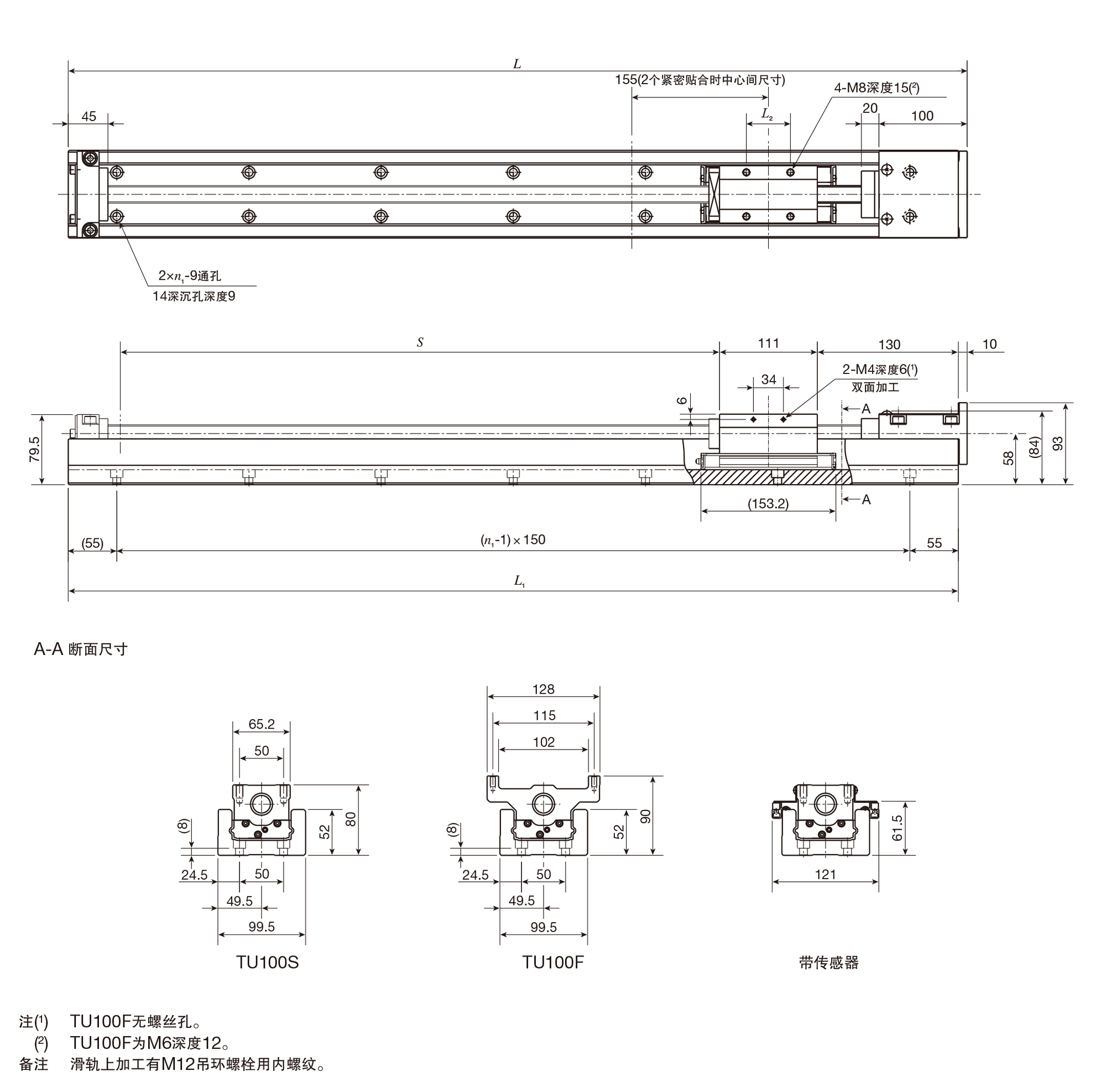

TU100系列尺寸图。

尺寸

单位 mm

型号和大小
尺寸
滑轨的长度
L1
全长
L
行程长度
S(1)
1 L2 滑台质量
Kg
质量(2)
Kg
TU100S 1010 1020 690(550) 7 50 2.6 28.0
1160 1170 840(700) 8 31.6
1310 1320 990(850) 9 35.1
1460 1470 1140(1000) 10 38.8
TU100F 1010 1020 690(550) 7 46 3.7 29.1
1160 1170 840(700) 8 32.7
1310 1320 990(850) 9 36.2
1460 1470 1140(1000) 10 39.9
注(1 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
 (2 表示1个滑台时的工作台整体的质量。

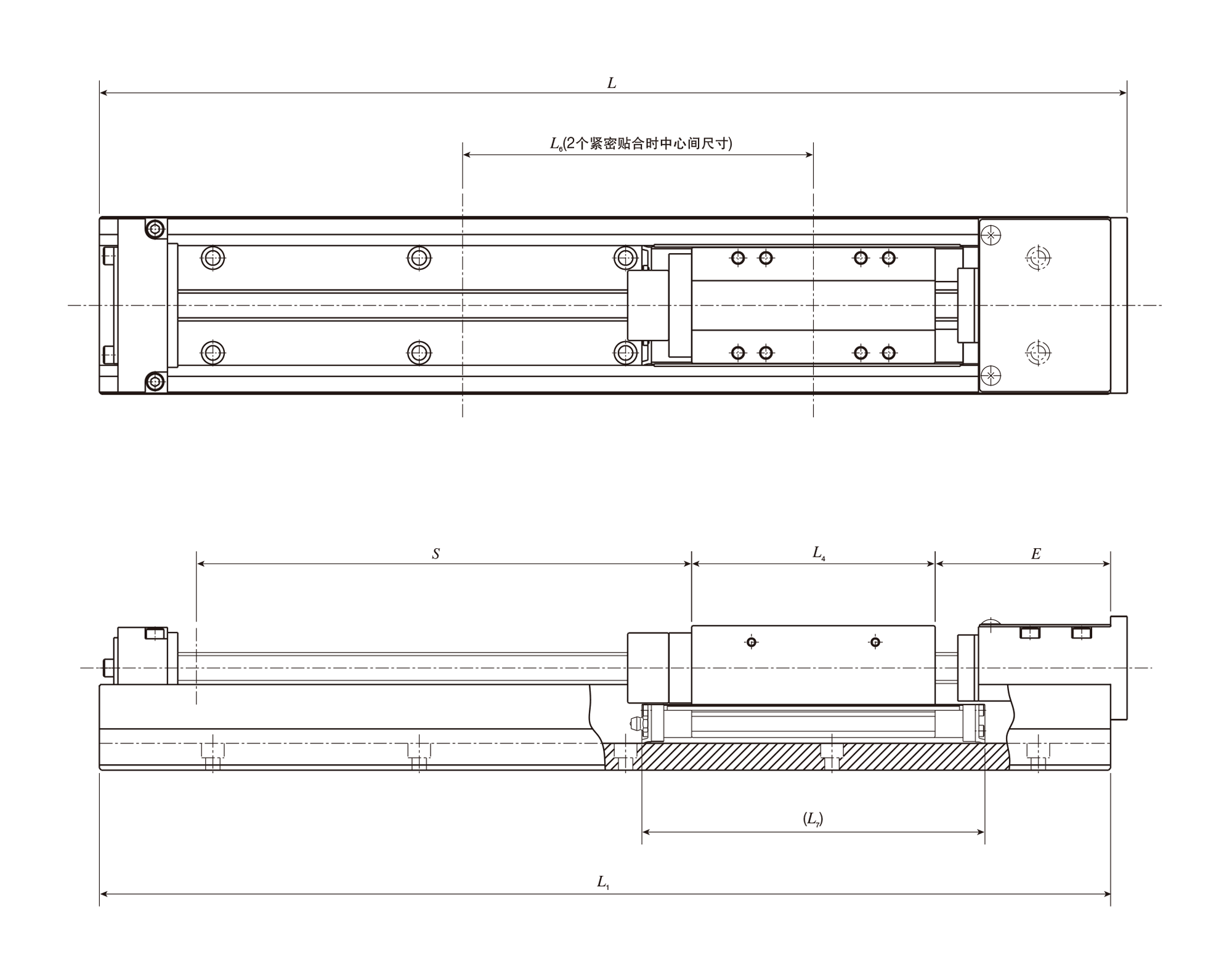

附带C-Lube自润滑部件型工作台

单位 mm

型号及大小尺寸 滑轨的长度
L1
全长
L
行程长度(1)
S
E L4 L6 L7
TU100S
TU100F
1010 1020 670(540) 130 111 170 166
1160 1170 820(690)
1310 1320 970(840)
1460 1470 1120(990)
注(1 表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。

无滚珠丝杠的规格

单位 mm

型号及大小尺寸 滑轨规格 滑轨的长度
L1
无桥接护罩 带桥接护罩
F1 G1 F1 G1
TU100 无电机折回 1010 35 34 35 34
1160
1310
1460
备注 滑台和滑轨的尺寸请参照各自的大小尺寸表。

IKO也有未录入产品目录的产品。另外,可根据客户的需求来开发新产品。如有需求欢迎咨询。

TU 特长
