公称型号
特殊规格

尺寸

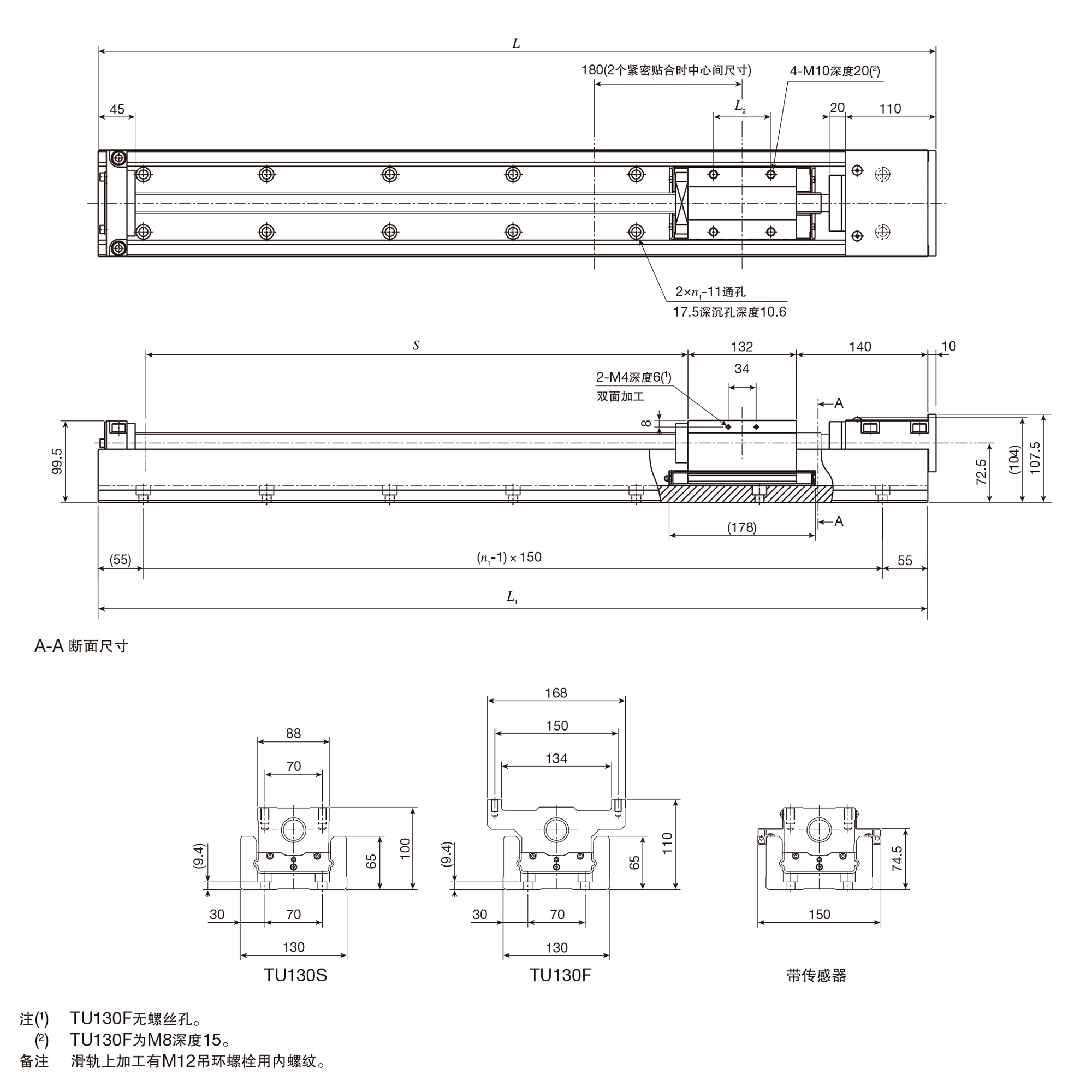

TU130系列尺寸图。

尺寸

单位 mm

型号和大小尺寸	滑轨的长度 L1	全长 L	行程长度 S(1)	ｎ1	L2	滑台质量 Kg	质量(2) Kg
TU130S	1010	1020	660(490)	7	70	5.4	45.2
	1160	1170	810(640)	8			50.6
	1310	1320	960(790)	9			56.2
	1460	1470	1110(940)	10			61.8
	1610	1620	1260(1090)	11			67.3
TU130F	1010	1020	660(490)	7	50	7.8	47.6
	1160	1170	810(640)	8			53.0
	1310	1320	960(790)	9			58.6
	1460	1470	1110(940)	10			64.2
	1610	1620	1260(1090)	11			69.7

注（1）	表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。
（2）	表示1个滑台时的工作台整体的质量。

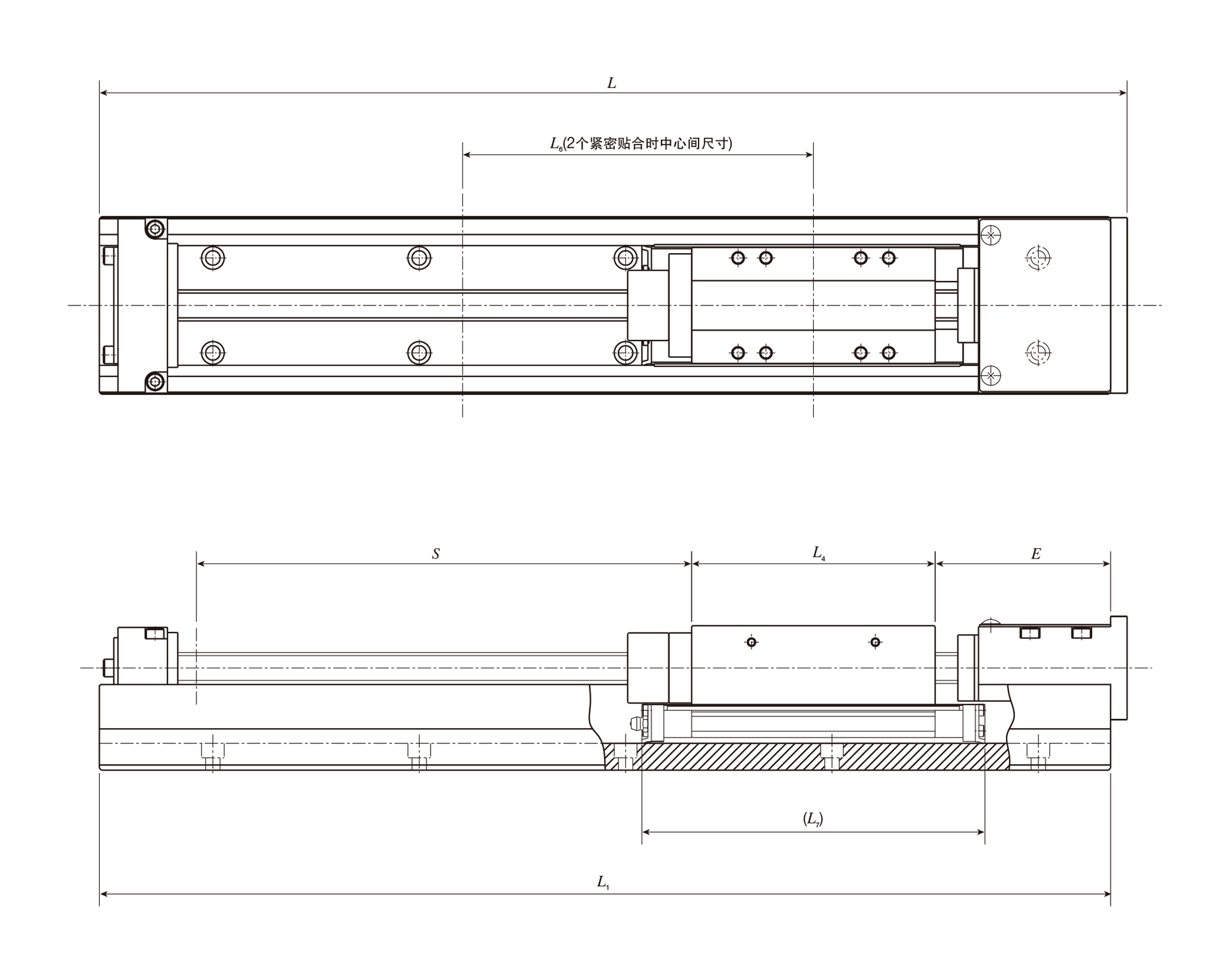

附带C-Lube自润滑部件型工作台

单位 mm

型号及大小尺寸	滑轨的长度 L1	全长 L	行程长度(1) S	E	L4	L6	L7
TU130S TU130F	1010	1020	630(480)	140	132	195	190
	1160	1170	780(630)
	1310	1320	930(780)
	1460	1470	1080(930)
	1610	1620	1230(1080)

注（1）	表示安装限位传感器时可容许的行程长度。( )内的数值是使用2个紧密贴合的滑台时的尺寸。
备注	滑台和滑轨的尺寸请参照各自的大小尺寸表。

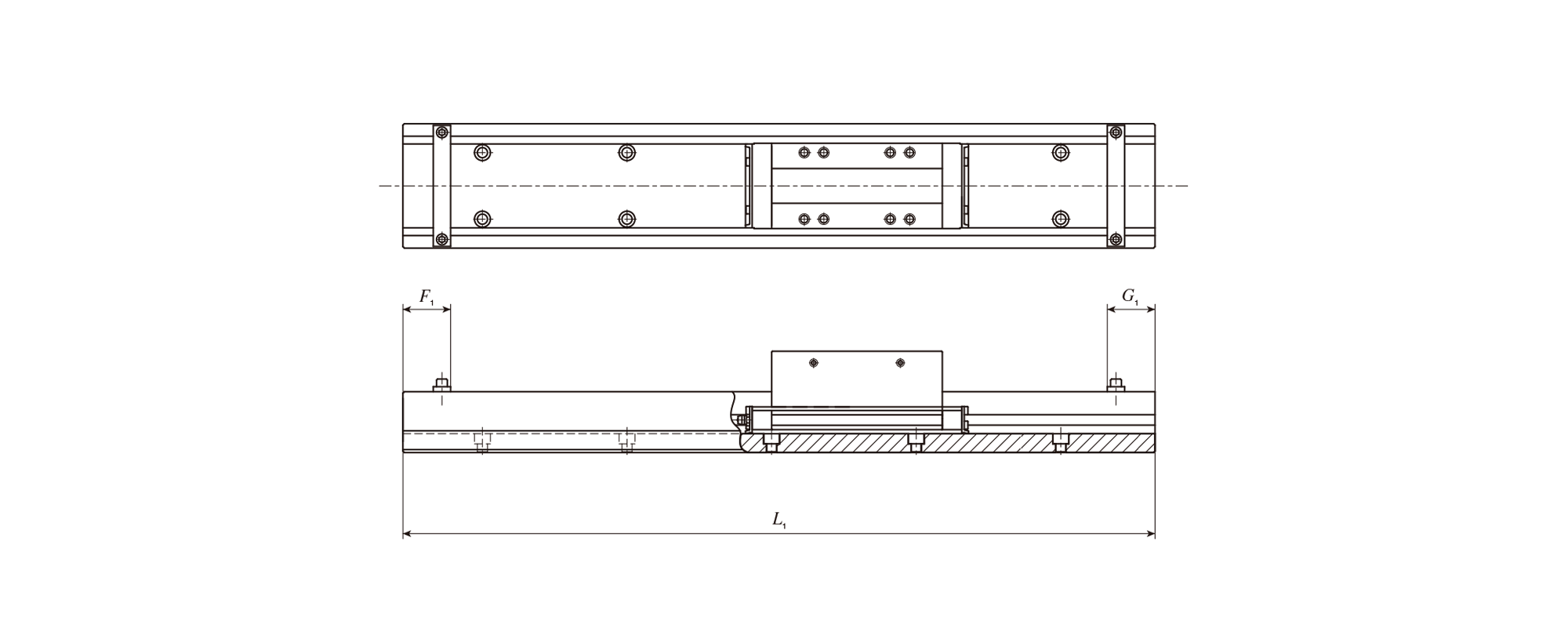

无滚珠丝杠的规格

单位 mm

型号及大小尺寸	滑轨规格	滑轨的长度 L1	无桥接护罩		带桥接护罩
型号及大小尺寸	滑轨规格	滑轨的长度 L1	F1	G1	F1	G1
TU130	无电机折回	1010	35	38	35	38
		1160
		1310
		1460
		16100

备注	滑台和滑轨的尺寸请参照各自的大小尺寸表。

产品咨询

IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。

TU 特长

精密定位工作台TU是一种在U字形滑轨的内侧配置滑动台，结构紧凑小型的定位工作台。滑动台与直线导轨为一体化结构，并且采用两列大直径钢球与轨道４点接触的结构，故能在用于方向和大小变动的负荷和复合负荷时依然保持稳定的高精度和刚性。此外，采用U字形滑轨，大幅提高了滑轨的抗力矩和扭矩的刚性。精密定位工作台TU的导轨宽度从25mm到130mm有8种，并可选择滑动台的长度。此外，还可选择滚珠丝杠的种类、导程、电机的种类、传感器的安装等各种规格，可根据用途组合成最优定位工作台。
