尺寸

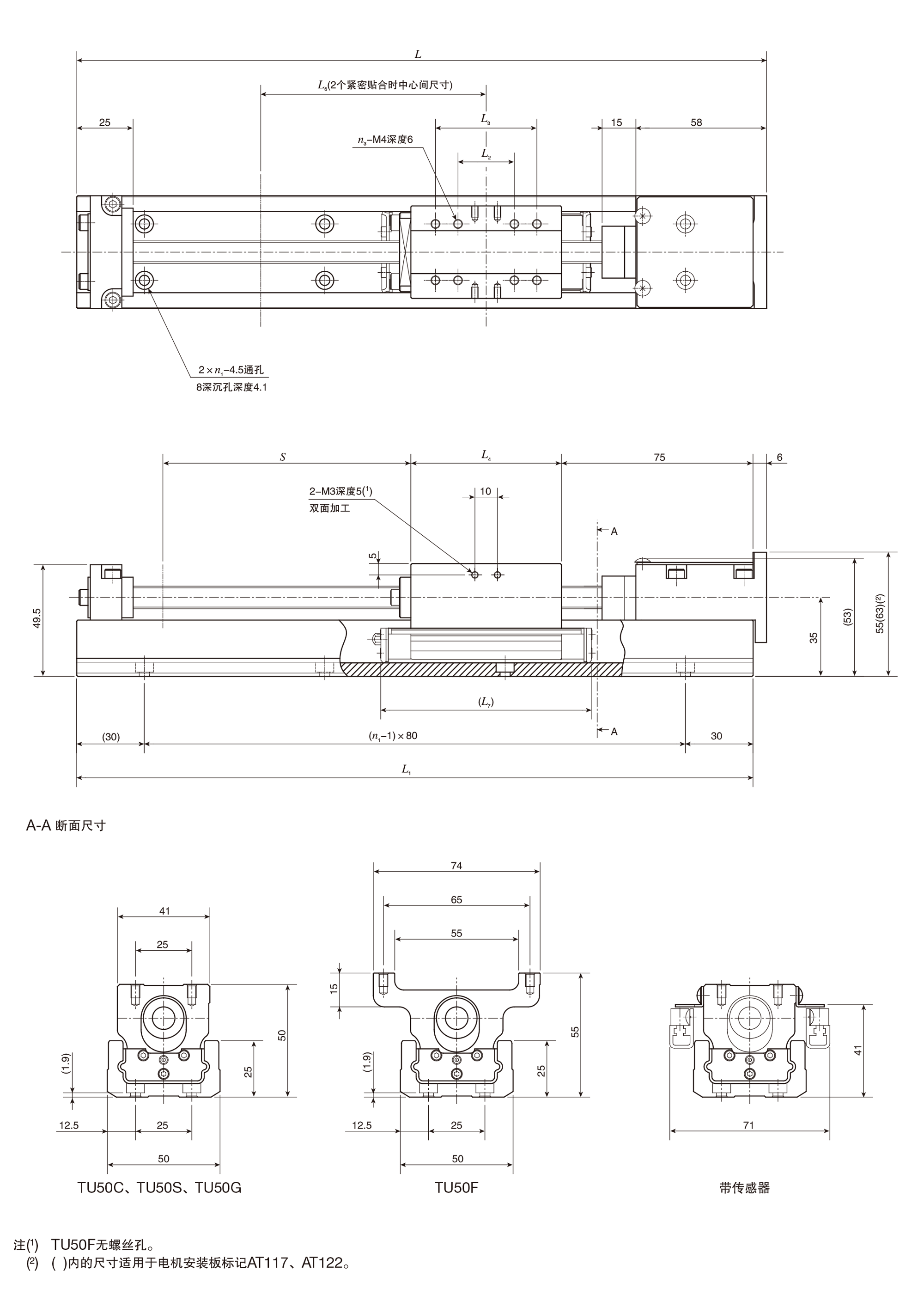

TU50系列尺寸图。
滑台尺寸
单位 mm
| 型号及大小 尺寸 |
L2 | L3 | L4 | L6 | L7 | n3 | 质量 Kg |
|---|---|---|---|---|---|---|---|
| TU50C | － | － | 23.8 | 55 | 51 | 2 | 0.2 |
| TU50S | 25 | － | 42.8 | 75 | 70 | 4 | 0.4 |
| TU50G | 25 | 45 | 66.8 | 100 | 94 | 8 | 0.7 |
| TU50F | 25 | － | 42.8 | 75 | 70 | 4 | 0.5 |
滑轨尺寸
单位 mm
| 滑轨的长度 L1 |
全长 L |
n1 | 行程长度 S(1) | 质量(2) Kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| TU50C | TU50S | TU50G | TU50C | TU50S | TU50G | TU50F | |||
| TU50F | |||||||||
| 220 | 226 | 3 | 80(－) | 60(－) | －(－) | 1.6 | 1.8 | － | 1.9 |
| 300 | 306 | 4 | 160(115) | 140(75) | 120(－) | 1.9 | 2.1 | 2.4 | 2.2 |
| 380 | 386 | 5 | 240(195) | 220(155) | 200(110) | 2.3 | 2.5 | 2.8 | 2.6 |
| 460 | 466 | 6 | 320(275) | 300(235) | 280(190) | 2.7 | 2.9 | 3.2 | 3.0 |
| 540 | 546 | 7 | 400(355) | 380(315) | 360(270) | 3.1 | 3.3 | 3.6 | 3.4 |
| 620 | 626 | 8 | 480(435) | 460(395) | 440(350) | 3.5 | 3.7 | 3.9 | 3.8 |
| 700 | 706 | 9 | 560(515) | 540(475) | 520(430) | 3.8 | 4.0 | 4.3 | 4.1 |
| 注（1） | 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| （2） | 表示1个滑台时的工作台整体的质量。 |

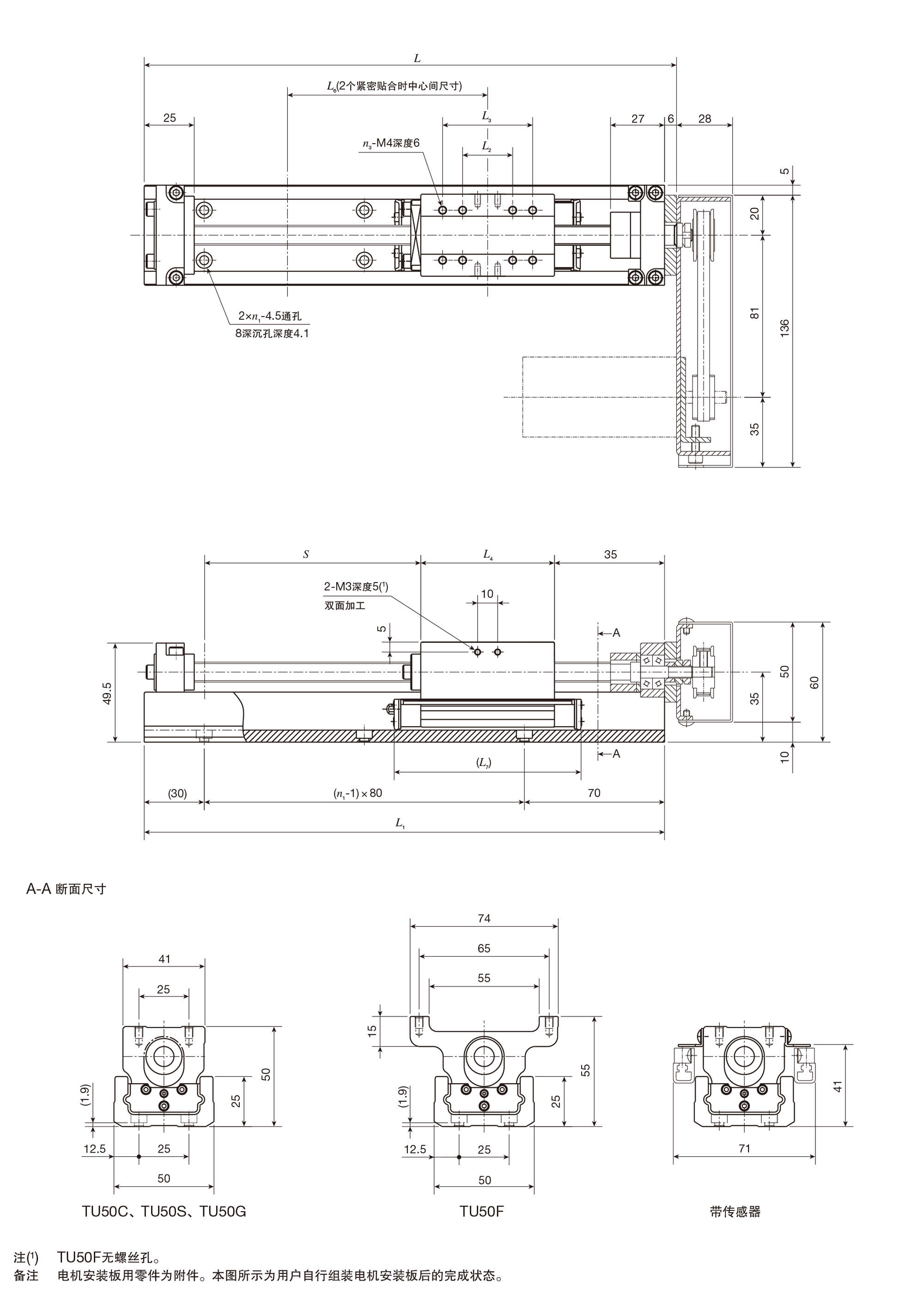

电机折回规格
滑台尺寸
单位 mm
| 型号及大小 尺寸 |
L2 | L3 | L4 | L6 | L7 | n3 | 质量 Kg |
|---|---|---|---|---|---|---|---|
| TU50C | － | － | 23.8 | 55 | 51 | 2 | 0.2 |
| TU50S | 25 | － | 42.8 | 75 | 70 | 4 | 0.4 |
| TU50G | 25 | 45 | 66.8 | 100 | 94 | 8 | 0.7 |
| TU50F | 25 | － | 42.8 | 75 | 70 | 4 | 0.5 |
滑轨尺寸
单位 mm
| 滑轨的长度 L1 |
全长 L |
n1 | 行程长度 S(1) | 质量(2) Kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| TU50C | TU50S | TU50G | TU50C | TU50S | TU50G | TU50F | |||
| TU50F | |||||||||
| 180 | 186 | 2 | 80(－) | 60(－) | －(－) | 1.6 | 1.8 | － | 1.9 |
| 260 | 266 | 3 | 160(115) | 140(75) | 120(－) | 1.9 | 2.1 | 2.4 | 2.2 |
| 340 | 346 | 4 | 240(195) | 220(155) | 200(110) | 2.3 | 2.5 | 2.8 | 2.6 |
| 420 | 426 | 5 | 320(275) | 300(235) | 280(190) | 2.7 | 2.9 | 3.2 | 3.0 |
| 500 | 506 | 6 | 400(355) | 380(315) | 360(270) | 3.1 | 3.3 | 3.6 | 3.4 |
| 580 | 586 | 7 | 480(435) | 460(395) | 440(350) | 3.5 | 3.7 | 3.9 | 3.8 |
| 660 | 666 | 8 | 560(515) | 540(475) | 520(430) | 3.8 | 4.0 | 4.3 | 4.1 |
| 注（1） | 表示安装限位传感器时容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| （2） | 表示1个滑台时的工作台整体的质量。 |

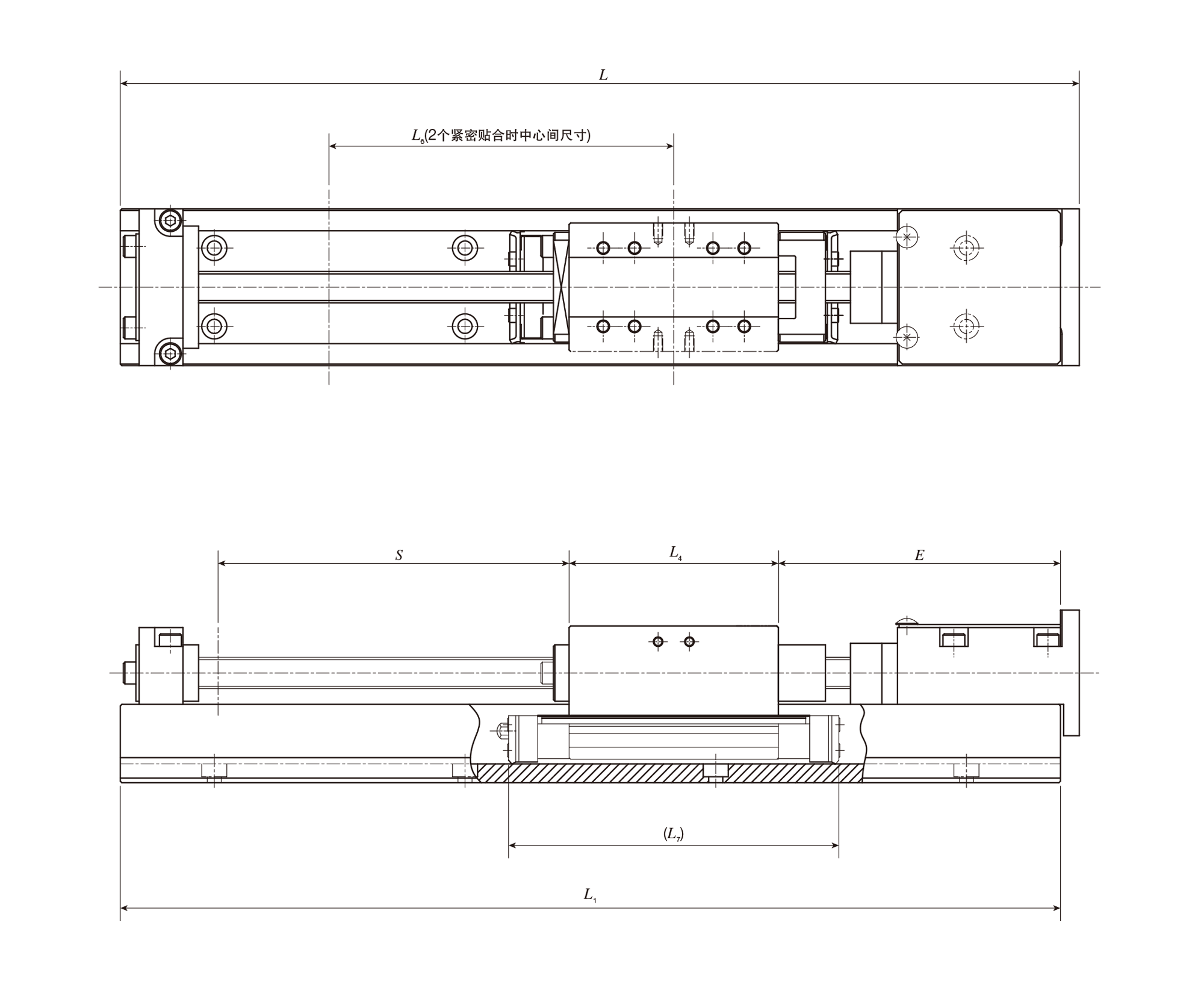

附带C-Lube自润滑部件型工作台
单位 mm
| 型号及大小尺寸 | 滑轨的长度 L1 |
全长 L |
行程长度 S(1) |
E | L4 | L6 | L7 |
|---|---|---|---|---|---|---|---|
| TU50C | 220 | 226 | 65(－) | 90 | 23.8 | 65 | 63 |
| 300 | 306 | 145(90) | |||||
| 380 | 386 | 225(170) | |||||
| 460 | 466 | 305(250) | |||||
| 540 | 546 | 385(330) | |||||
| 620 | 626 | 465(410) | |||||
| 700 | 706 | 545(490) | |||||
| TU50S TU50F |
220 | 226 | 45(－) | 90 | 42.8 | 85 | 82 |
| 300 | 306 | 125(50) | |||||
| 380 | 386 | 205(130) | |||||
| 460 | 466 | 285(210) | |||||
| 540 | 546 | 365(290) | |||||
| 620 | 626 | 445(370) | |||||
| 700 | 706 | 525(450) | |||||
| TU50G | 300 | 306 | 100(－) | 90 | 66.8 | 110 | 106 |
| 380 | 386 | 180(－) | |||||
| 460 | 466 | 260(160) | |||||
| 540 | 546 | 340(240) | |||||
| 620 | 626 | 420(320) | |||||
| 700 | 706 | 500(400) |
| 注（1） | 表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| 备注 | 滑台和滑轨的尺寸请参照各自的大小尺寸表。 |

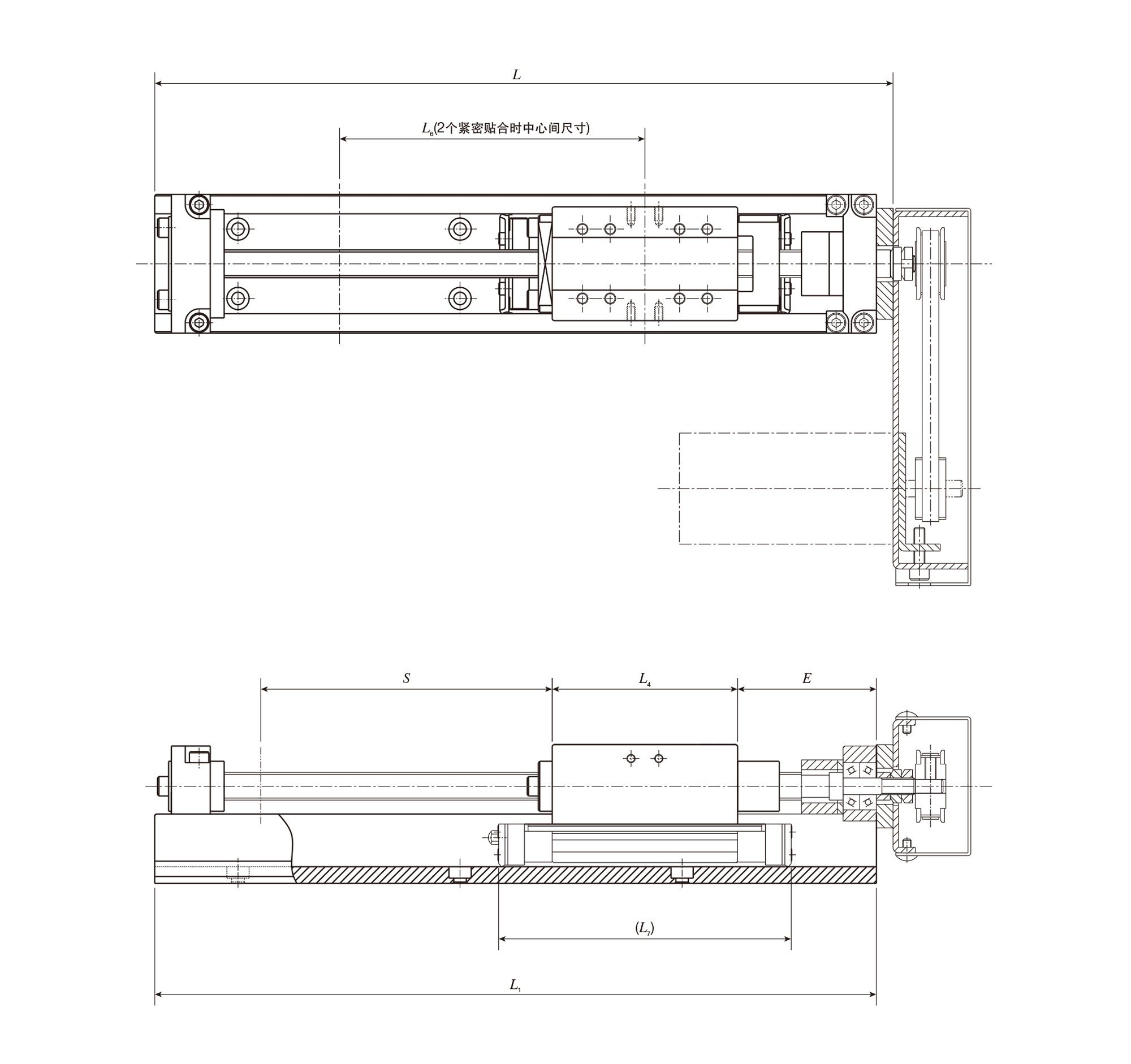

附带C-Lube自润滑部件型工作台、电机折回规格
单位 mm
| 型号及大小尺寸 | 滑轨的长度 L1 |
全长 L |
行程长度(1) S |
E | L4 | L6 | L7 |
|---|---|---|---|---|---|---|---|
| TU50C | 180 | 186 | 65(－) | 50 | 23.8 | 65 | 63 |
| 260 | 266 | 145(90) | |||||
| 340 | 346 | 225(170) | |||||
| 420 | 426 | 305(250) | |||||
| 500 | 506 | 385(330) | |||||
| 580 | 586 | 465(410) | |||||
| 660 | 666 | 545(490) | |||||
| TU50S TU50F |
180 | 186 | 45(－) | 50 | 42.8 | 85 | 82 |
| 260 | 266 | 125(50) | |||||
| 340 | 346 | 205(130) | |||||
| 420 | 426 | 285(210) | |||||
| 500 | 506 | 365(290) | |||||
| 580 | 586 | 445(370) | |||||
| 660 | 666 | 525(450) | |||||
| TU50G | 260 | 266 | 100(－) | 50 | 66.8 | 110 | 106 |
| 340 | 346 | 180(80) | |||||
| 420 | 426 | 260(160) | |||||
| 500 | 506 | 340(240) | |||||
| 580 | 586 | 420(320) | |||||
| 660 | 666 | 500(400) |
| 注（1） | 表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| 备注 |
|
无滚珠丝杠的规格
单位 mm
| 型号及大小尺寸 | 滑轨规格 | 滑轨的长度 L1 |
无桥接护罩 | 带桥接护罩 | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU50 | 无电机折回 | 220 | 20 | 18 | 20 | 18 |
| 300 | ||||||
| 380 | ||||||
| 460 | ||||||
| 540 | ||||||
| 620 | ||||||
| 700 | ||||||
| 电机折回规格 | 180 | 20 | 18 | 20 | 18 | |
| 260 | ||||||
| 340 | ||||||
| 420 | ||||||
| 500 | ||||||
| 580 | ||||||
| 660 | ||||||
| 备注 | 滑台和滑轨的尺寸请参照各自的大小尺寸表。 |
IKO也有未录入产品目录的产品。另外，可根据客户的需求来开发新产品。如有需求欢迎咨询。
