尺寸

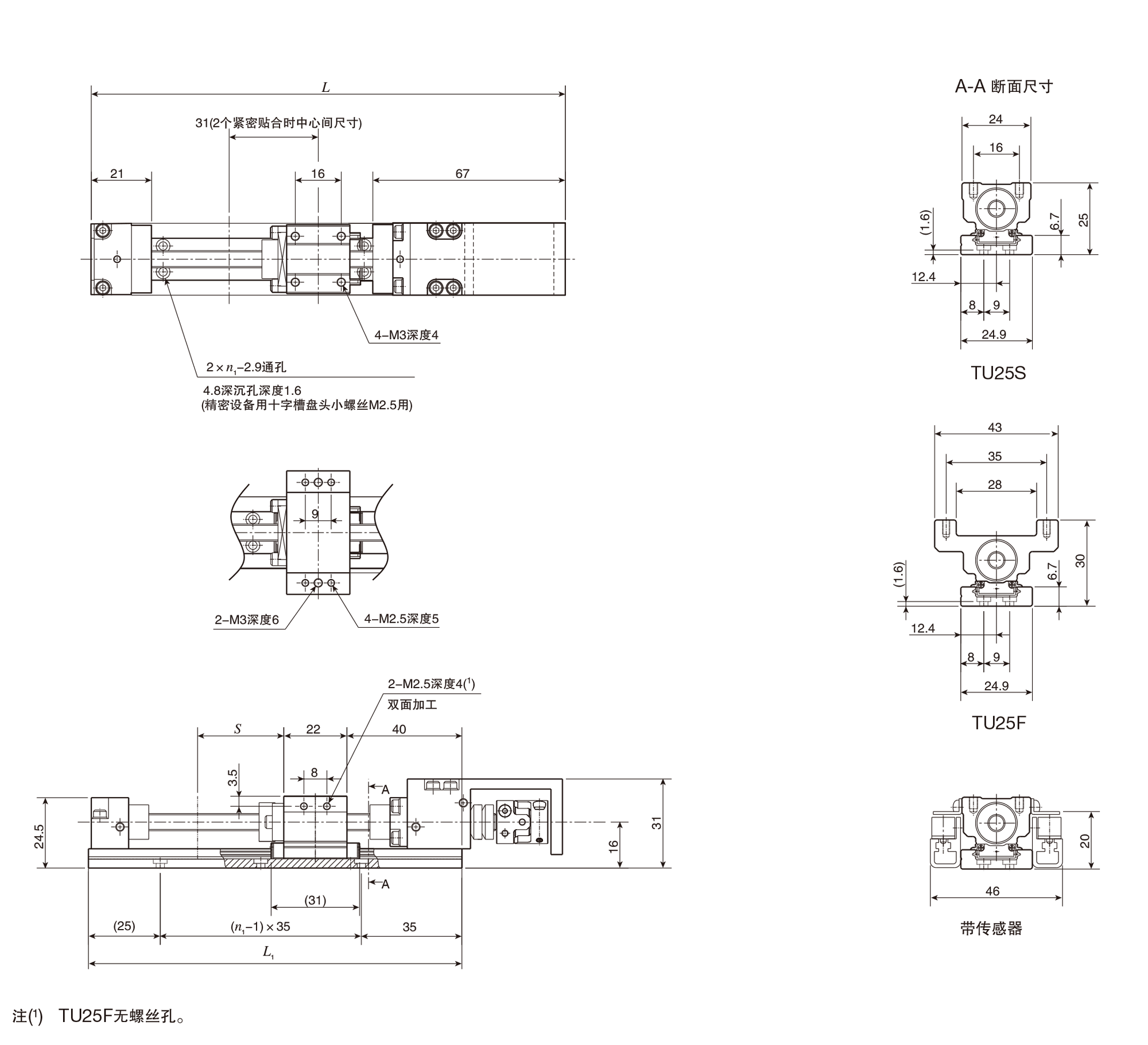

TU25系列尺寸图。
尺寸
单位 mm
| 型号及大小尺寸 | 滑轨的长度 L1 |
全长 L |
行程长度 S(1) |
ｎ1 | 滑台质量 Kg | 质量(2) Kg |
|---|---|---|---|---|---|---|
| TU25S | 130 | 165 | 30(－) | 3 | 0.05 | 0.31 |
| 165 | 200 | 65(45) | 4 | 0.34 | ||
| 200 | 235 | 100(80) | 5 | 0.38 | ||
| TU25F | 130 | 165 | 30(－) | 3 | 0.07 | 0.33 |
| 165 | 200 | 65(45) | 4 | 0.36 | ||
| 200 | 235 | 100(80) | 5 | 0.40 |
| 注（1） | 表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| （2） | 表示1个滑台时的工作台整体的质量。 |
| 备注 | 滑轨和外壳的材质为不锈钢。 |

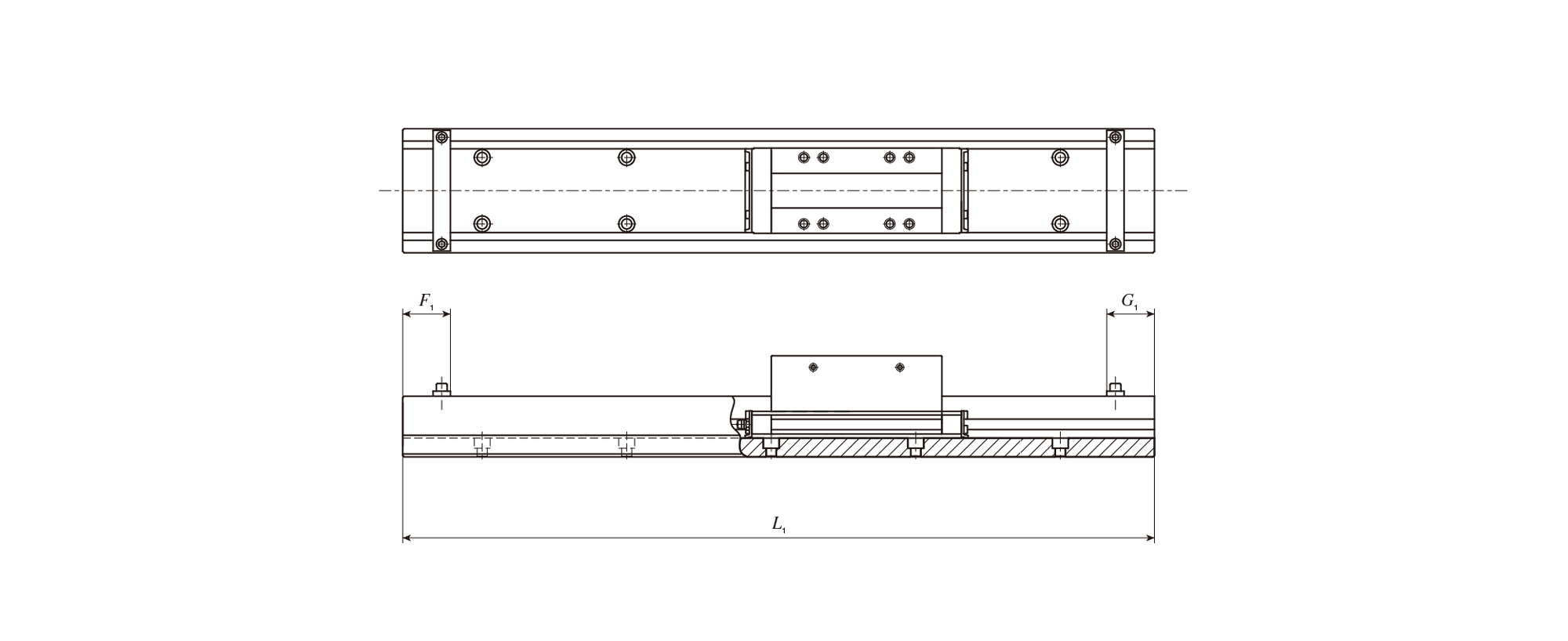

无滚珠丝杠的规格
单位 mm
| 型号及大小尺寸 | 滑轨规格 | 滑轨的长度 L1 |
无桥接护罩 | 带桥接护罩 | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU25 | 无电机折回 | 130 | 14 | 14 | 14 | 14 |
| 165 | ||||||
| 200 | ||||||
| 备注 | 滑台和滑轨的尺寸请参照各自的大小尺寸表。 |
