尺寸

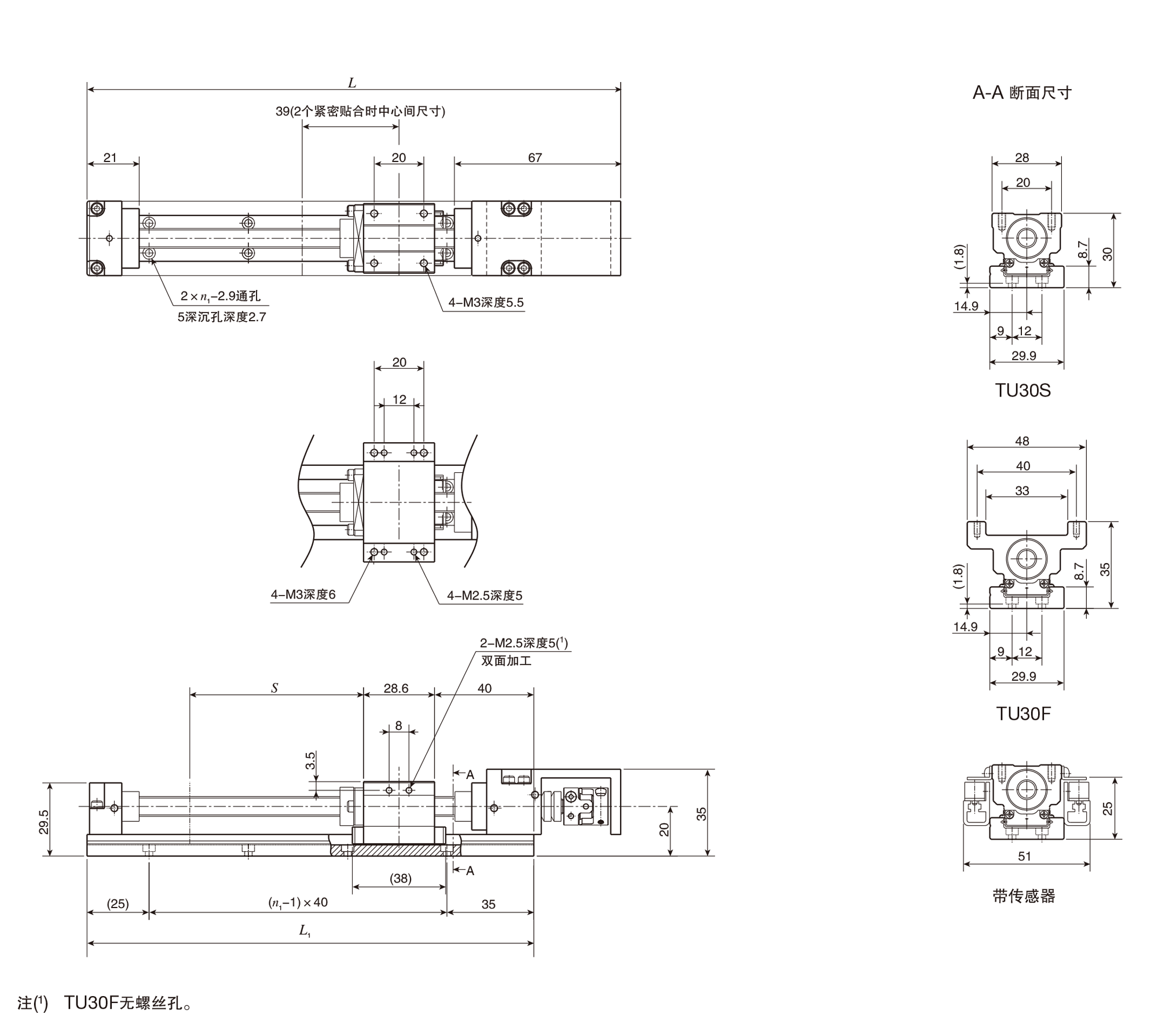

TU30系列尺寸图。
尺寸
单位 mm
| 型号及大小尺寸 | 滑轨的长度 L1 |
全长 L |
行程长度 S(1) |
ｎ1 | 滑台质量 Kg | 质量(2) Kg |
|---|---|---|---|---|---|---|
| TU30S | 140 | 175 | 30（－） | 3 | 0.09 | 0.49 |
| 180 | 215 | 70(45) | 4 | 0.56 | ||
| 220 | 255 | 110(85) | 5 | 0.63 | ||
| 260 | 295 | 150(125) | 6 | 0.70 | ||
| 300 | 335 | 190(165) | 7 | 0.77 | ||
| 340 | 375 | 230(205) | 8 | 0.84 | ||
| TU30F | 140 | 175 | 30（－） | 3 | 0.12 | 0.52 |
| 180 | 215 | 70(45) | 4 | 0.59 | ||
| 220 | 255 | 110(85) | 5 | 0.66 | ||
| 260 | 295 | 150(125) | 6 | 0.73 | ||
| 300 | 335 | 190(165) | 7 | 0.80 | ||
| 340 | 375 | 230(205) | 8 | 0.87 |
| 注（1） | 表示安装限位传感器时可容许的行程长度。( )内的值是2个滑台紧密贴合时的尺寸。 |
| （2） | 表示1个滑台时的工作台整体的质量。 |
| 备注 | 滑轨和外壳的材质为不锈钢。 |

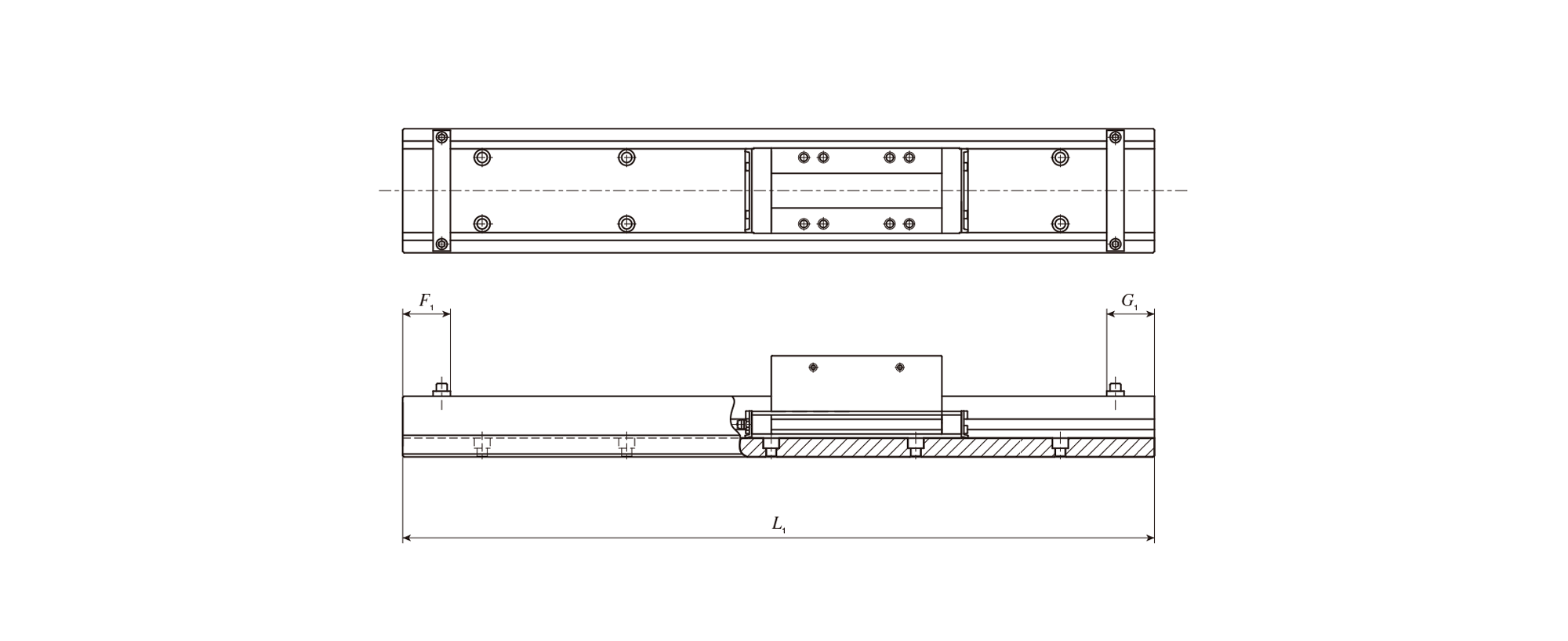

无滚珠丝杠的规格
单位 mm
| 型号及大小尺寸 | 滑轨规格 | 滑轨的长度 L1 |
无桥接护罩 | 带桥接护罩 | ||
|---|---|---|---|---|---|---|
| F1 | G1 | F1 | G1 | |||
| TU30 | 无电机折回 | 140 | 14 | 14 | 14 | 14 |
| 180 | ||||||
| 220 | ||||||
| 260 | ||||||
| 300 | ||||||
| 340 | ||||||
| 备注 | 滑台和滑轨的尺寸请参照各自的大小尺寸表。 |
