システム構成図
NT88Hは形式ごとに専用ドライバが用意されており、使用するドライバによって、システム構成が異なります。各ドライバのシステム構成を以下に示します。
ドライバNCRを使用したNT88Hのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ① | ナノリニアNT…H | NT88H |
| ② | ドライバ | NCR-DDA0A1A-051D-T08 |
| ③ | モータ中継コード (3m)(2) |
TAE20T8-AM03 |
| ④ | エンコーダ中継コード (2m)(2) |
TAE20W4-EC02 |
| ⑤ | パソコン接続ケーブル | お客様でご用意ください。 USBケーブル Aプラグ-Bプラグ |
| ⑥ | データ編集ソフト | NCR-XCR000-S135 |
| ⑦ | コネクタセット | TAE20U0-CN(3) |
| ⑧ | 電源コード | お客様でご用意ください。 |
| ⑨ | 上位装置 | |
| ⑩ | I/Oコネクタ接続ケーブル |
| 注(1) | DC24V電源は別途お客様でご用意ください。 |
| (2) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (3) |
コネクタセットTAE20U0-CNは、I/Oコネクタとセンサ用コネクタのセット（圧着配線済み（200mm））です。 I/Oコネクタは、スリーエムジャパン㈱製10136-3000PE（コネクタ）と10336-52F0-008（カバー）の組合せです。 センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1（コンタクト）と172157-1（ハウジング）の組合せです。 |

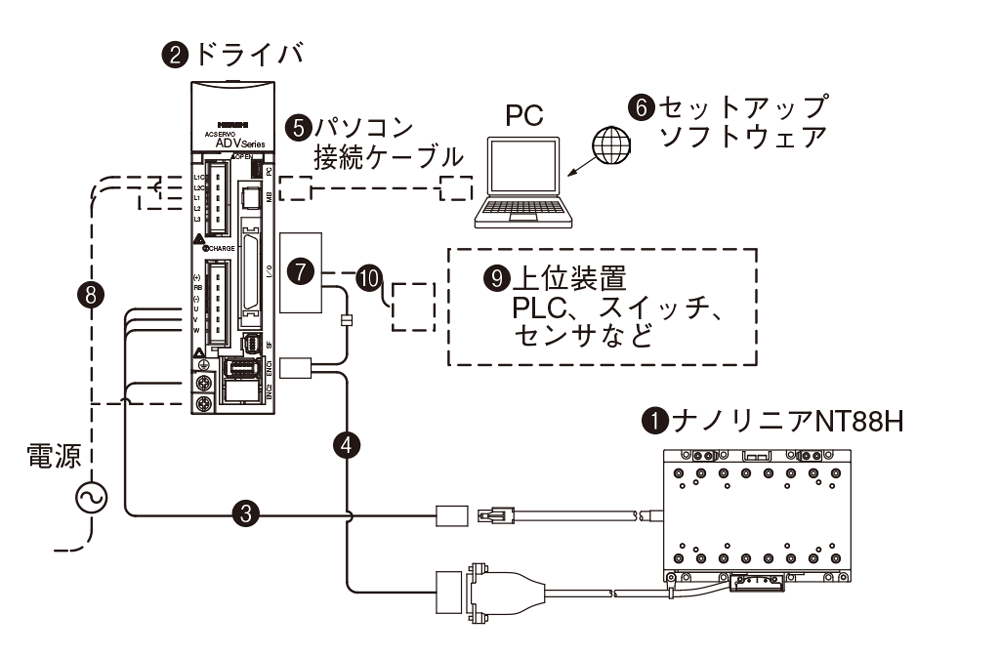

ドライバADVAを使用したNT88Hのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ③ | モータ中継コード | TAE20V3-AM03（3m）(1) |
| ④ | エンコーダ中継コード | TAE20W5-EC02（2m)(1) |
| ⑤ | パソコン接続ケーブル | USB mini Bケーブル お客様でご用意ください。 |
| ⑥ | セットアップソフトウェア | ProDriveNext (株)日立産機システムのWebサイトよりダウンロードしてください。 |
| ⑦ | コネクタセット | TAE20W6-CN（2) |
| ⑧ | 電源コード | お客様でご用意ください。 |
| ⑨ | 上位装置 | |
| ⑩ | I/Oコネクタ接続ケーブル |
| 注(1) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (2) |
コネクタセットTAE20W6-CNは、I/Oコネクタとセンサ用コネクタのセット（圧着配線済み（200mm））です。 I/Oコネクタは、スリーエムジャパン㈱製10150-3000PE（コネクタ）と10350-52F0-008（カバー）の組合せです。 センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1（コンタクト）と172157-1（ハウジング）の組合せです。 |

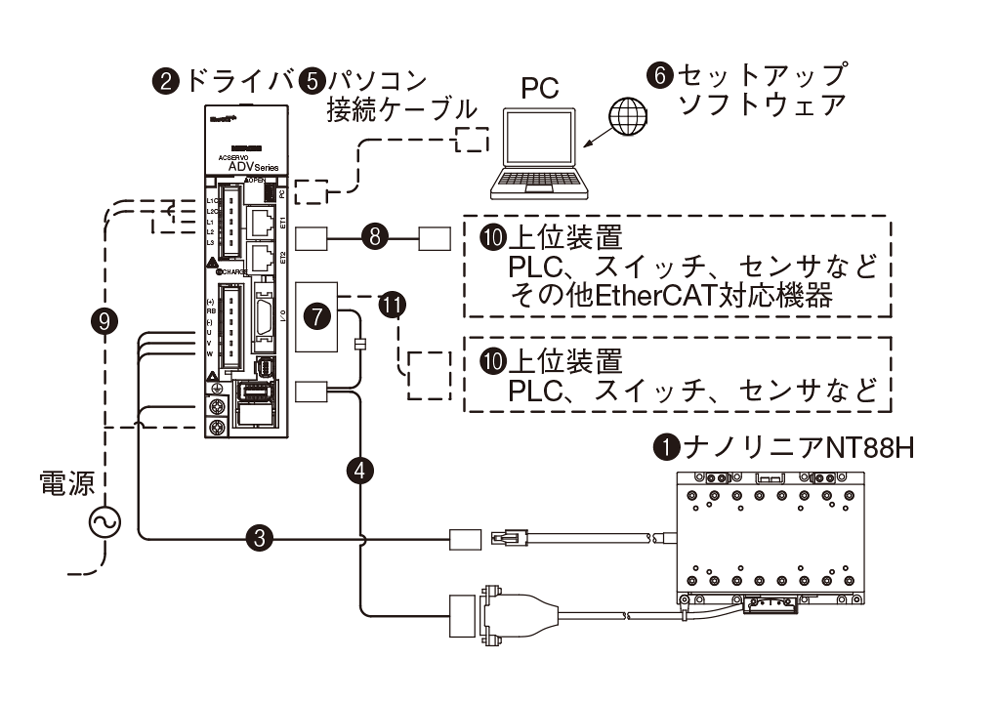

ドライバADVA…ECを使用したNT88Hのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ③ | モータ中継コード | TAE20V3-AM03 (3m)(1) |
| ④ | エンコーダ中継コード | TAE20W5-EC02 (2m)(1) |
| ⑤ | パソコン接続ケーブル | USB miniBケーブル お客様でご用意ください。 |
| ⑥ | セットアップソフトウェア | ProDriveNext ㈱日立産機システムのwebサイトよりダウンロードしてください。 |
| ⑦ | コネクタセット | TAE20W7-CN(2) |
| ⑧ | Ethernetケーブル | お客様でご用意ください。 |
| ⑨ | 電源コード | |
| ⑩ | 上位装置 | |
| ⑪ | I/Oコネクタ接続ケーブル |
| 注(1) | 特殊なコード長さについてはIKOにお問い合わせください。 |
| (2) |
コネクタセットTAE20W7-CNは、I/Oコネクタとセンサ用コネクタのセット（圧着配線済み（200mm））です。 I/Oコネクタは、スリーエムジャパン㈱製10120-3000PE（コネクタ）と10320-52F0-008（カバー）の組合せです。 センサ用コネクタは、タイコエレクトロニクスジャパン合同会社製170365-1（コンタクト）と172157-1（ハウジング）の組合せです。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
